Приложение
Руководство пользователя систем Dell™ PowerConnect™ 3024
Описание сети
VLAN
Пакеты
, которые получает коммутатор, обрабатываются следующими способами.
l
Когда на порт приходит непомеченный пакет
, система автоматически присваивает ему в качестве метки стандартный идентификатор VLAN ID
для этого порта
. У каждого порта есть стандартный идентификатор VLAN ID, который изменяется пользователем. По умолчанию это настройка –
1. Стандартный идентификатор сети VLAN для каждого порта можно изменить на странице Port Manager (Менеджер портов).
l
Когда на порт приходит помеченный пакет
, стандартный идентификатор VLAN ID на метку не влияет.
¡
Пакет отправляется в сеть
VLAN, указанную в идентификаторе VLAN ID.
¡
Если порт
, на который приходит пакет, не принадлежит к сети VLAN, указанной в метке пакета, система удаляет этот пакет.
¡
Если порт принадлежит к сети
VLAN, указанной в идентификаторе VLAN ID пакета, система может отправить этот пакет в другие порты с
таким же
VLAN ID.
l
Когда пакеты уходят из коммутатора
, они могут быть помеченными или непомеченными, в зависимости от параметров членства порта в сети
VLAN.
l
Значение
U для заданного порта и сети VLAN означает, что пакеты этой сети VLAN, уходящие из коммутатора через этот порт, будут
непомеченными
. Значение T для порта и сети VLAN означает, что пакеты этой сети VLAN, уходящие из коммутатора через этот порт, будут
помеченными соответствующим
ID для сети VLAN, к которой принадлежит порт.
Примеры сети
VLAN
В следующих примерах первый изображает простую организацию сети
VLAN из двух групп. Пример 2 подробно рассматривает более сложную
конструкцию
, иллюстрирующую все возможные сценарии, что дает всестороннее понятие о помеченных сетях VLAN.
Пример
1
1.

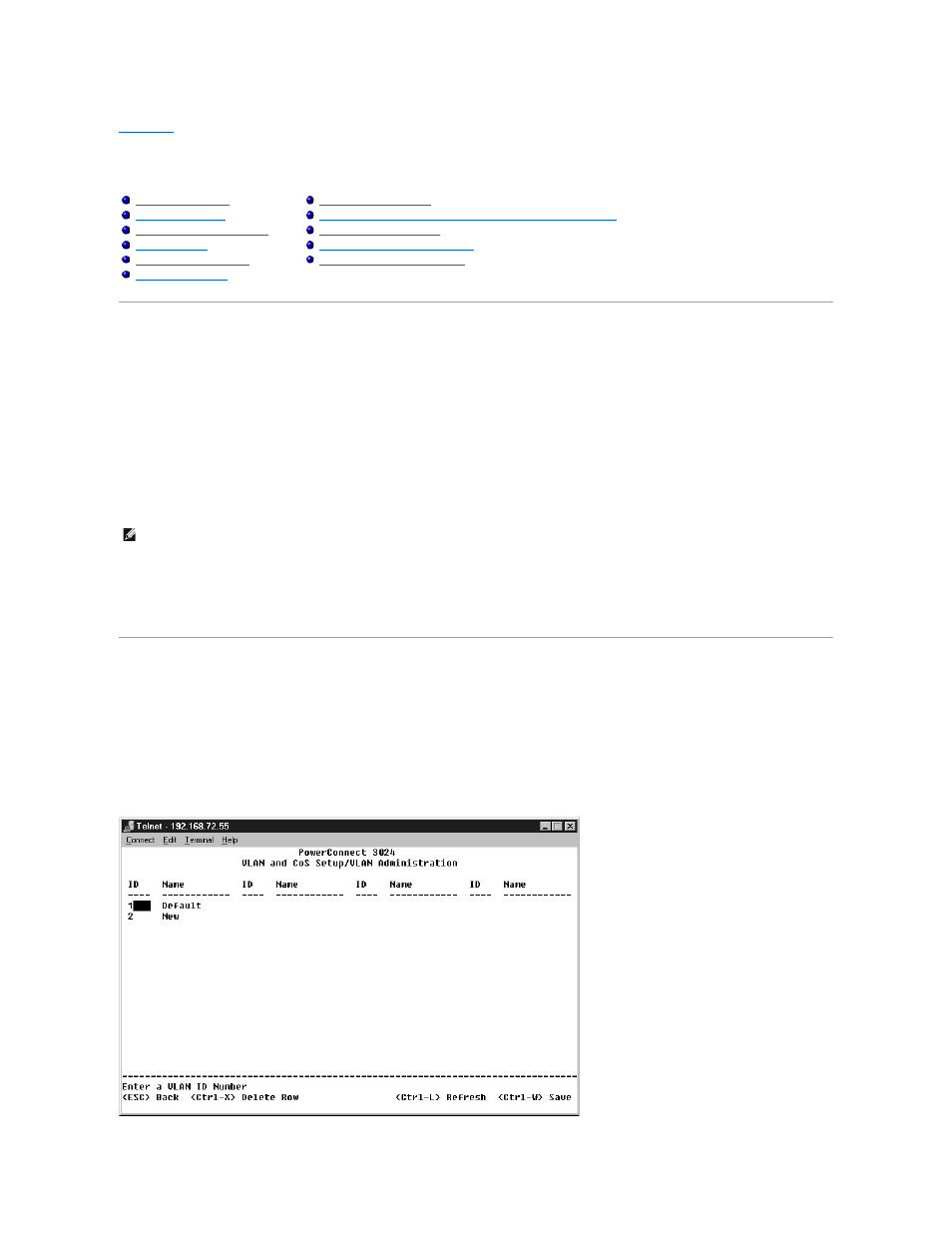

На странице
VLAN Administration добавьте в список новую сеть VLAN, показанную на следующем рисунке как New со значением
идентификатора
VLAN ID равным 2.
Возврат изделий для гарантийного ремонта или в счет кредита
ПРИМЕЧАНИЕ
.
Изменить настройки членства порта в сети
VLAN можно на странице VLAN Membership.
