156
Установка и снятие компонентов
5 Осторожно продвиньте дисковод гибких дисков в гнездо FlexBay.
6 Совместите отверстия для винтов на дисководе с отверстиями во
FlexBay.
7 Затяните два винта, крепящих дисковод гибких дисков.
8 Подключите к дисководу гибких дисков кабель питания и кабель
передачи данных.
9 Подключите другой конец кабеля передачи данных к разъему с меткой
“FLOPPY” на системной плате (см. раздел “Элементы системной
платы” на стр. 124) и вставьте кабель в зажим на кожухе.

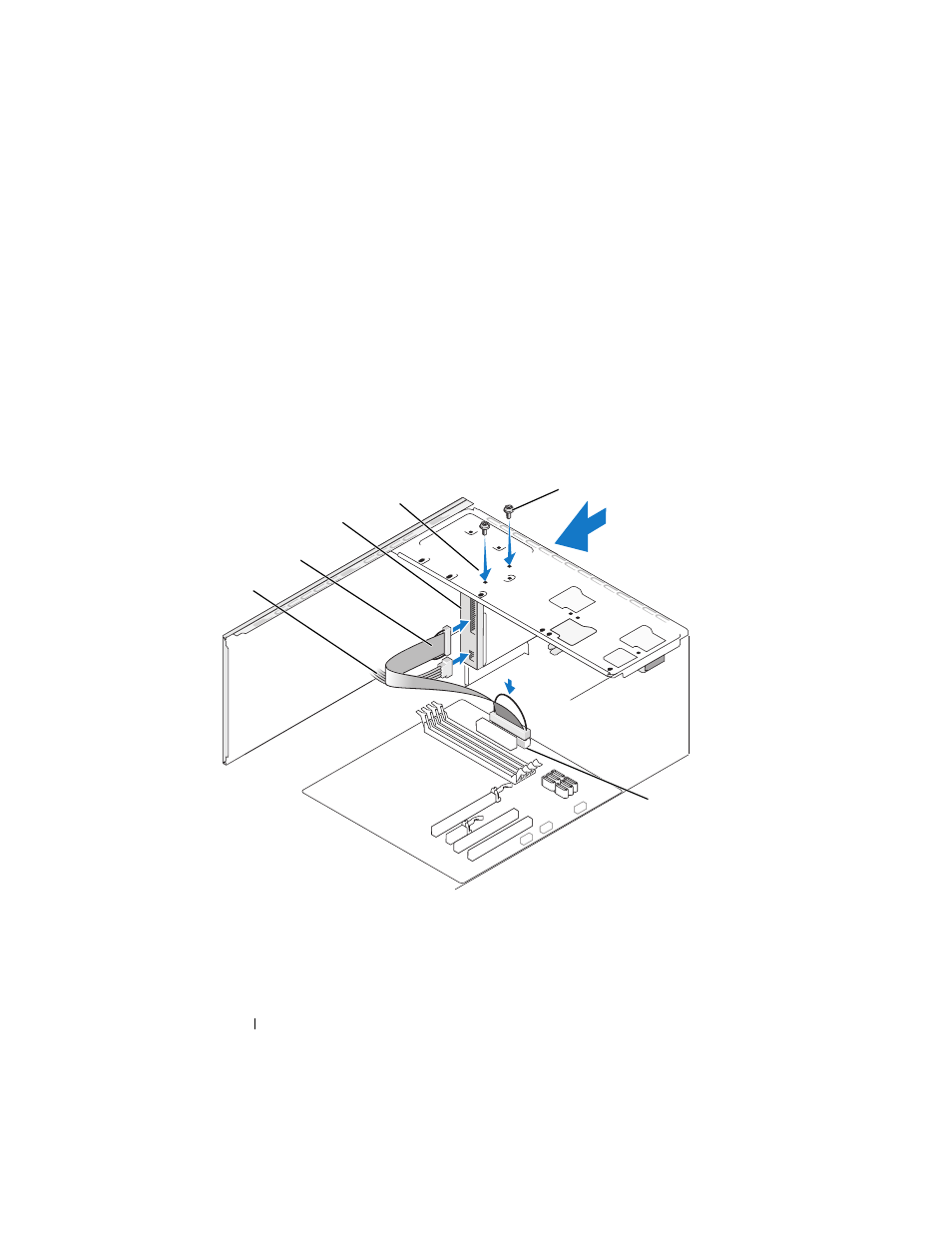

1 дисковод гибких
дисков 2 кабель передачи
данных 3 кабель питания
4 разъем на системной
плате 5 винты (2 шт.) 6 отверстия для винтов в
дисководе гибких дисков
2
4
3
1
5
6
