148
Установка и снятие компонентов
Удаление жесткого диска
1 Выполните инструкции раздела “Перед началом” на стр. 119.
2 Снимите крышку компьютера (см. “Снятие крышки корпуса
компьютера” на стр. 121).
3 Отсоедините от жесткого диска кабель питания и кабель передачи
данных.
4 Отсоедините кабель передачи данных от разъема системной платы.
5 Снимите четыре винта крепления жесткого диска.
ВНИМАНИЕ: Старайтесь не царапать отверткой отверстия для
винтов, т.к. можно повредить открытую печатную плату жесткого диска.

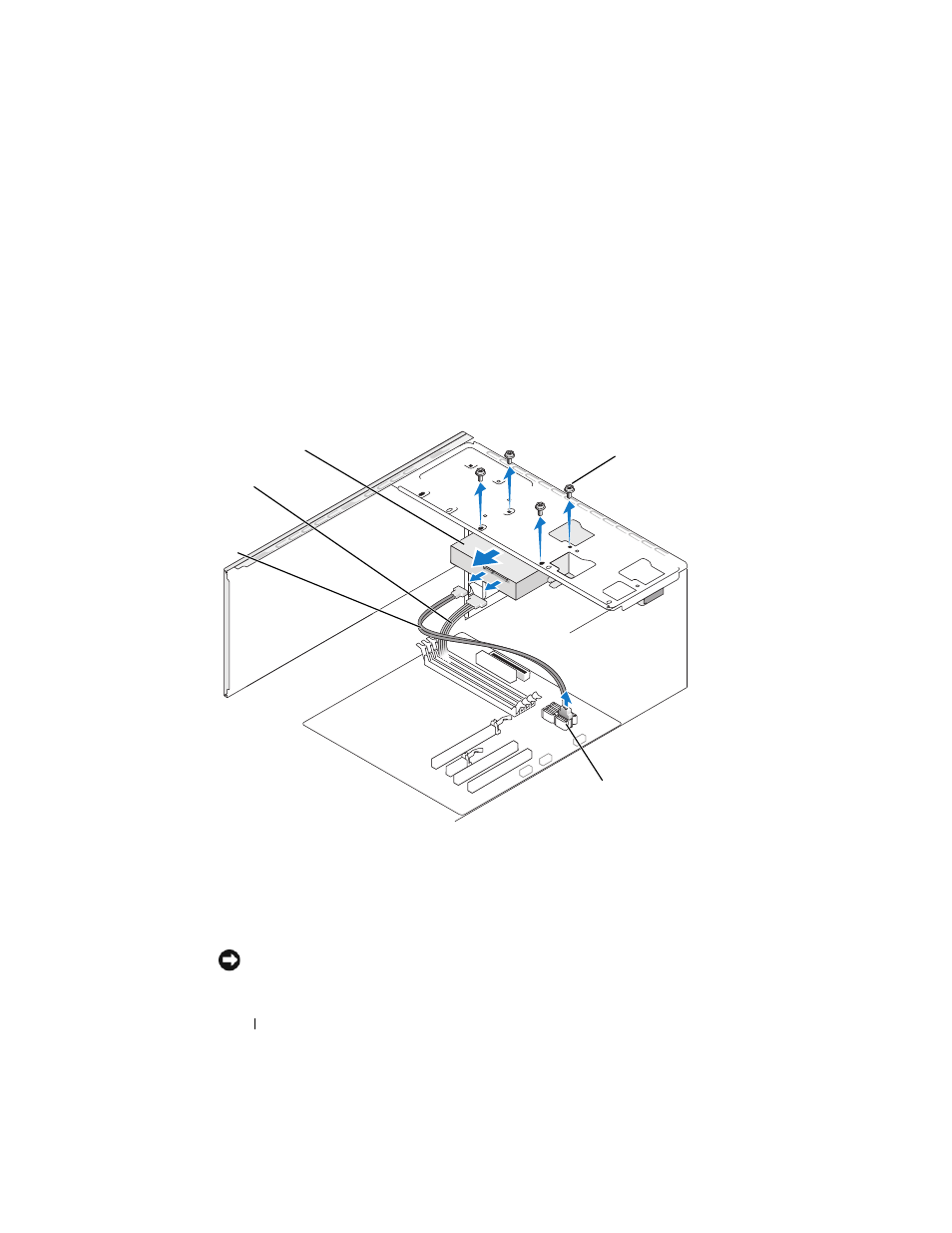

1 жесткий диск 2 кабель
питания 3 кабель передачи
данных Serial ATA
4 разъем на системной
плате 5 винты (4 шт.)
2
4
3
1
5
