Установка и снятие компонентов
Рекомендуемые разъемы для кабелей накопителей
• Подключите дисководы компакт-дисков Serial ATA к разъемам с
маркировкой “SATA0” или “SATA1” на системной плате.
• Подключите дисковод компакт-дисков Serial ATA и дисковод DVD Serial
ATA к разъемам с маркировкой “SATA4” или “SATA5” на системной
плате.
Подключение кабелей дисководов
При установке дисковода подсоединяются два кабеля – кабель питания
постоянного тока и кабель передачи данных – к задней стороне диска и
к системной плате.

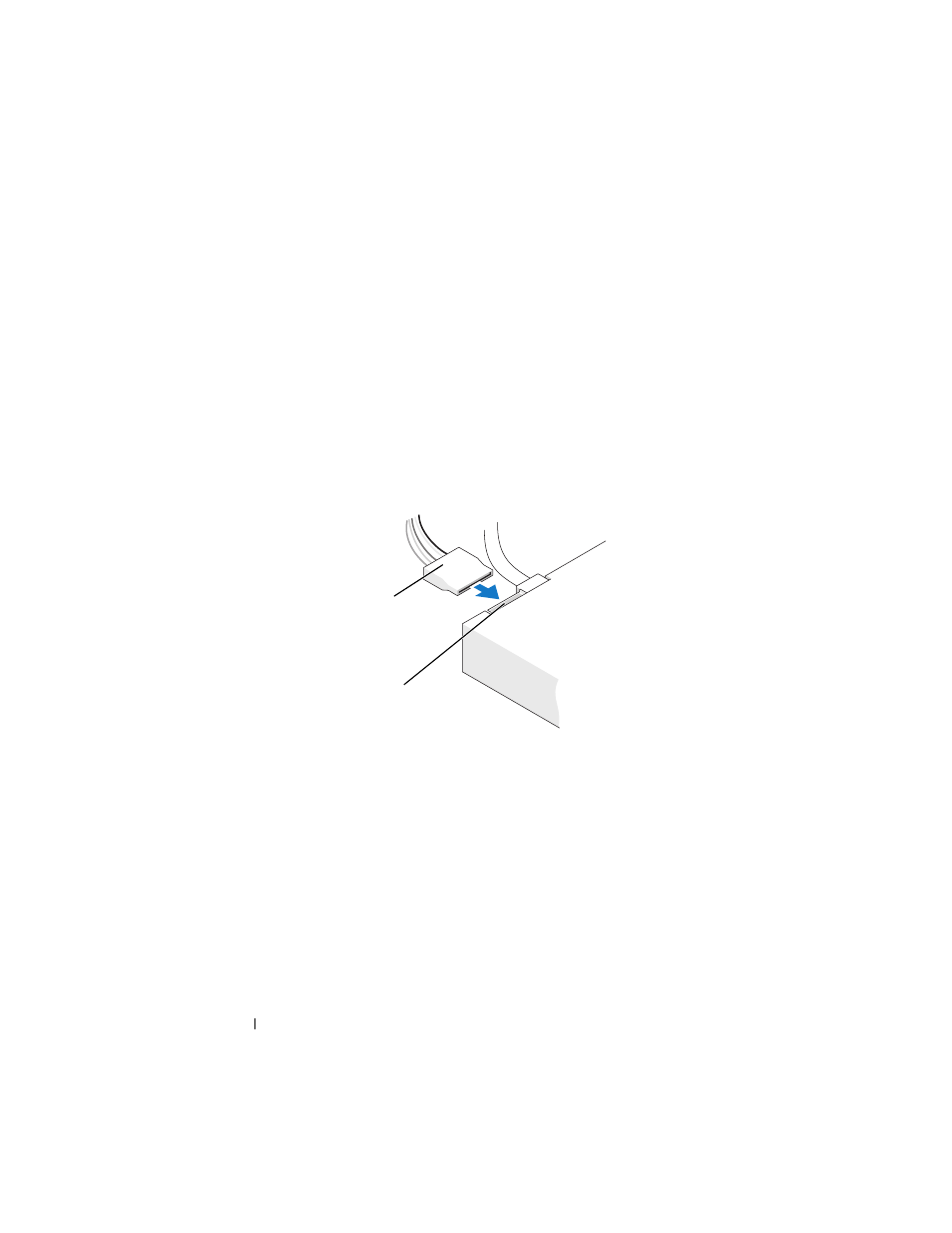

1
кабель питания
2
входной разъем питания
1
2
