152
Установка и снятие компонентов
6 Вновь вставьте и затяните четыре винта крепления жесткого диска.
7 Подключить к дисководу кабель питания и кабель передачи данных.
8 Подключите кабель передачи данных к системной плате.
9 Убедитесь, что все кабели подключены правильно и надежно.
10 Закройте крышку компьютера (см. “Замена крышки корпуса
компьютера” на стр. 190).
ВНИМАНИЕ: Сначала подсоедините сетевой кабель к сетевому порту
или устройству, а затем – к компьютеру.

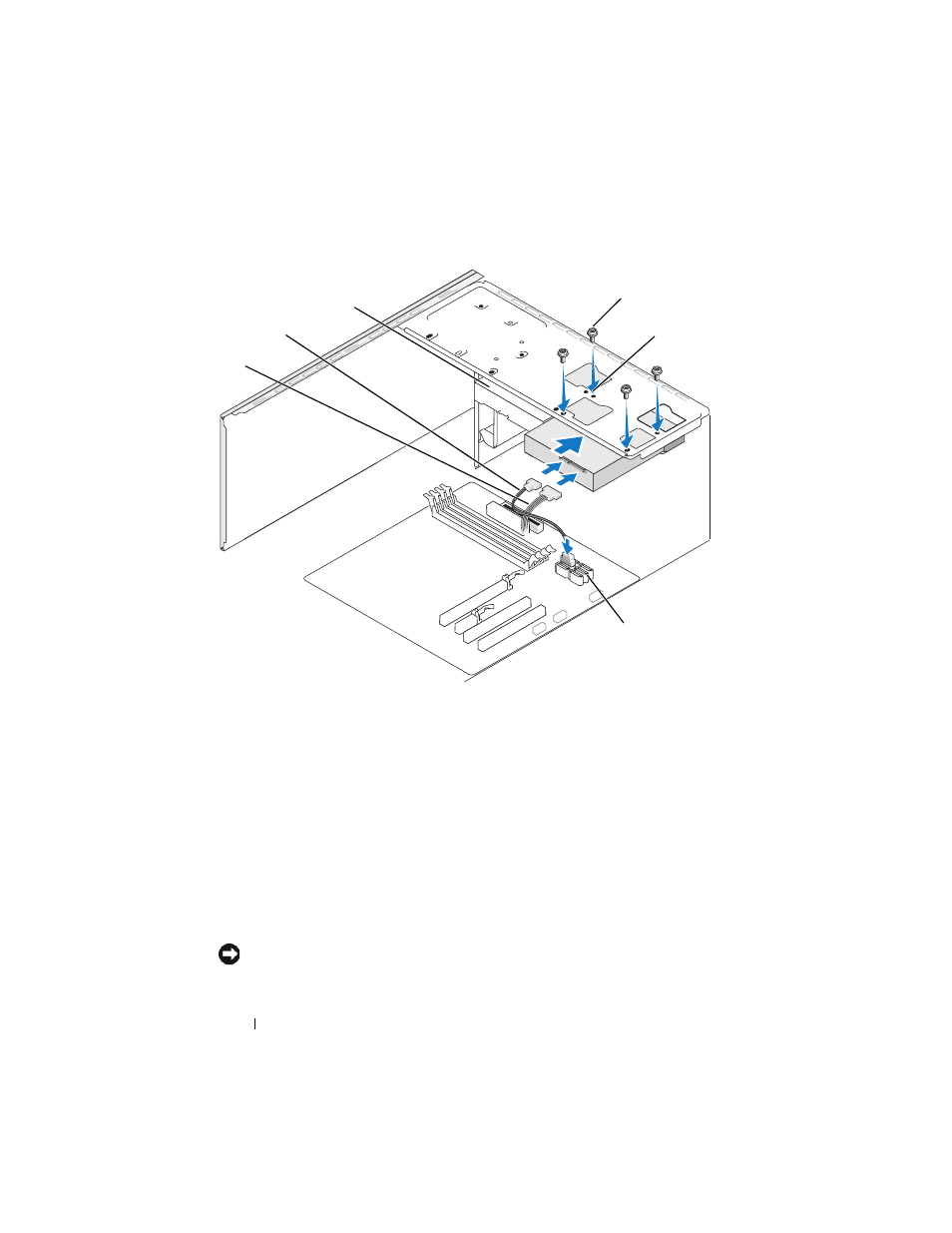

1 второй жесткий диск
(дополнительный) 2 кабель питания 3 кабель передачи
данных Serial ATA
4 разъем на системной
плате 5 винты (4 шт.) 6 отверстия для винтов
в отсеке жесткого
диска (4)
2
4
3
1
5
6
