154
Установка и снятие компонентов
4 Отсоедините кабели питания и передачи данных от задней панели
дисковода гибких дисков.
ПРИМЕЧАНИЕ: Если в компьютере установлена 16-канальная плата
PCI Express, эта плата может мешать доступу к разъемам дисковода
гибких дисков. Перед отсоединением кабелей дисковода гибких дисков
снимите эту плату
(см. “Удаление плат PCI/PCI Express” на стр. 140).
5 Отсоедините кабель передачи данных от разъема системной платы.
6 Открутите два винта, крепящих дисковод гибких дисков.

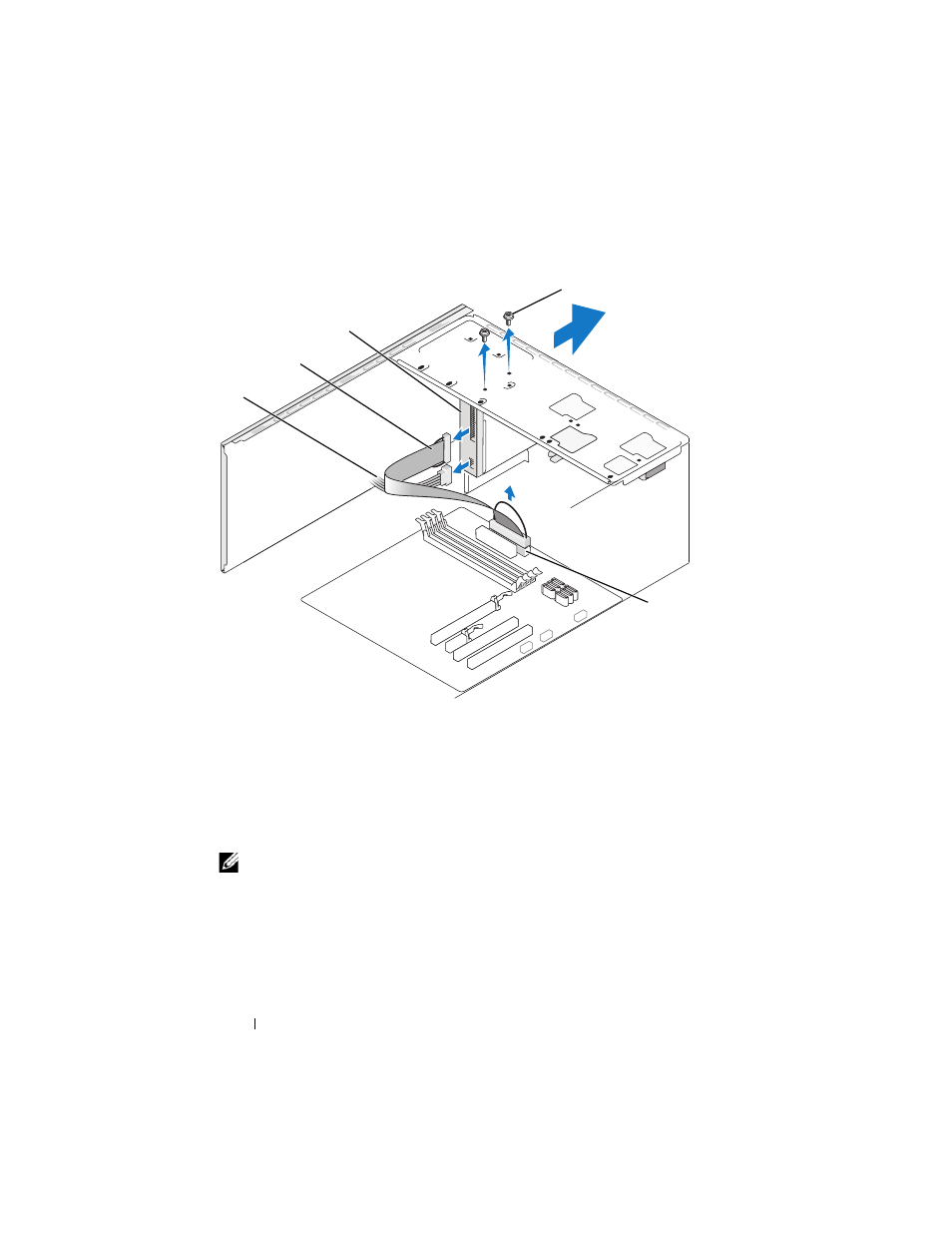

1 дисковод гибких дисков 2 кабель передачи
данных 3 кабель питания
4 разъем на системной
плате 5 винты (2 шт.)
2
4
3
1
5
