Установка и снятие компонентов

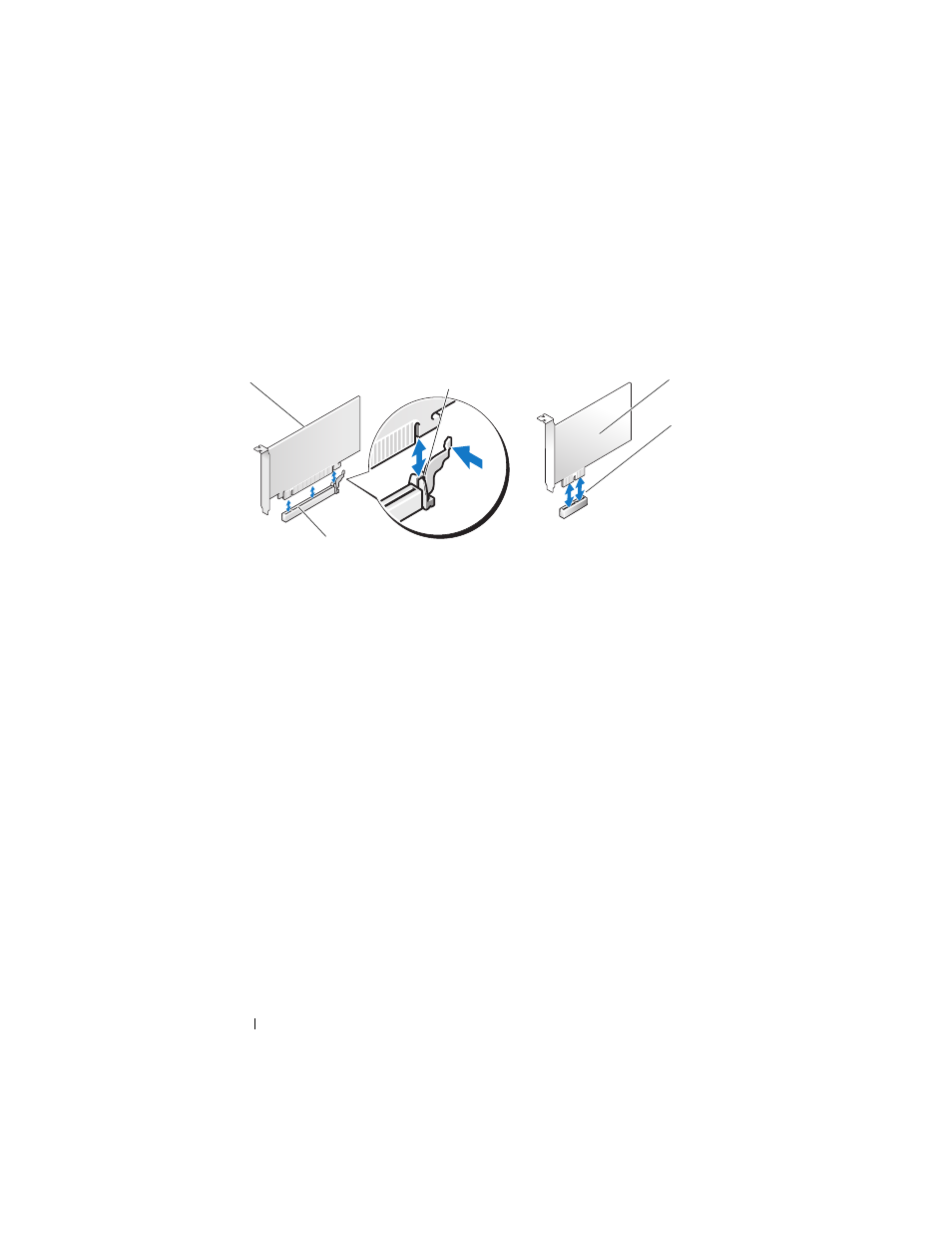

9 При установке платы PCI Express в разъем для 16-канальной платы,
расположите плату так, чтобы выровнять зажимное гнездо с
креплением.
10 Расположить плату расширения над разъемом и плотно вставить
ее в разъем. Убедитесь, что плата полностью установлена в гнездо.
11 Вновь поставьте удерживающую скобу платы, следя за тем, чтобы:
• направляющий выступ был совмещен с направляющим вырезом;
• верхние части всех плат расширения и заглушек располагались
на одном уровне с направляющей пластиной;
• вырез в верхней части платы или заглушки попадал на винт
крепления к направляющей.
1
16-канальная плата
PCI Express
2
зажим
3
плата PCI Express x1
4
гнездо для 1-
канальной платы
PCI Express
5
гнездо для 16-
канальной платы
PCI Express
1
5
2
3
4
