Дисководы
Руководство пользователя компьютера Dell™ OptiPlex™ 170L
Установка и замена второго жесткого диска
Корпус
Mini-Tower поддерживает:
l
Один жесткий диск
ATA
l
Один жесткий диск
IDE
l
Два жестких диска
2 диска IDE, или 1 SATA и 1 IDE диск
l
Один дополнительный дисковод гибких дисков
l
Два дополнительных дисковода
CD или DVD
Общие инструкции по установке
Подключите дисководы
CD/DVD к разъему "IDE" на системной плате. Жесткие диски Serial ATA должны быть подключены к разъему SATA0 на системной
плате
.
Подключение кабелей дисководов
Устанавливая дисковод
, подсоединяются два кабеля – кабель питания постоянного тока к задней панели и кабель данных к системной плате.
Разъемы интерфейса дисковода
Большинство разъемов интерфейса имеют ключ
, указывающий правильную ориентацию кабеля. Например, пазу или отсутствующему контакту на
разъеме соответствует выступ или пустой контакт на кабеле
. Разъемы с ключом гарантируют, что контакт кабеля с номером 1 (помеченный цветной
полосой вдоль одной из сторон
IDE кабеля – SATA кабели такой полосы не имеют) попадет в первый контакт разъема. Для разъема на системной или
иной плате контакт номер
1 обычно маркирован "1".

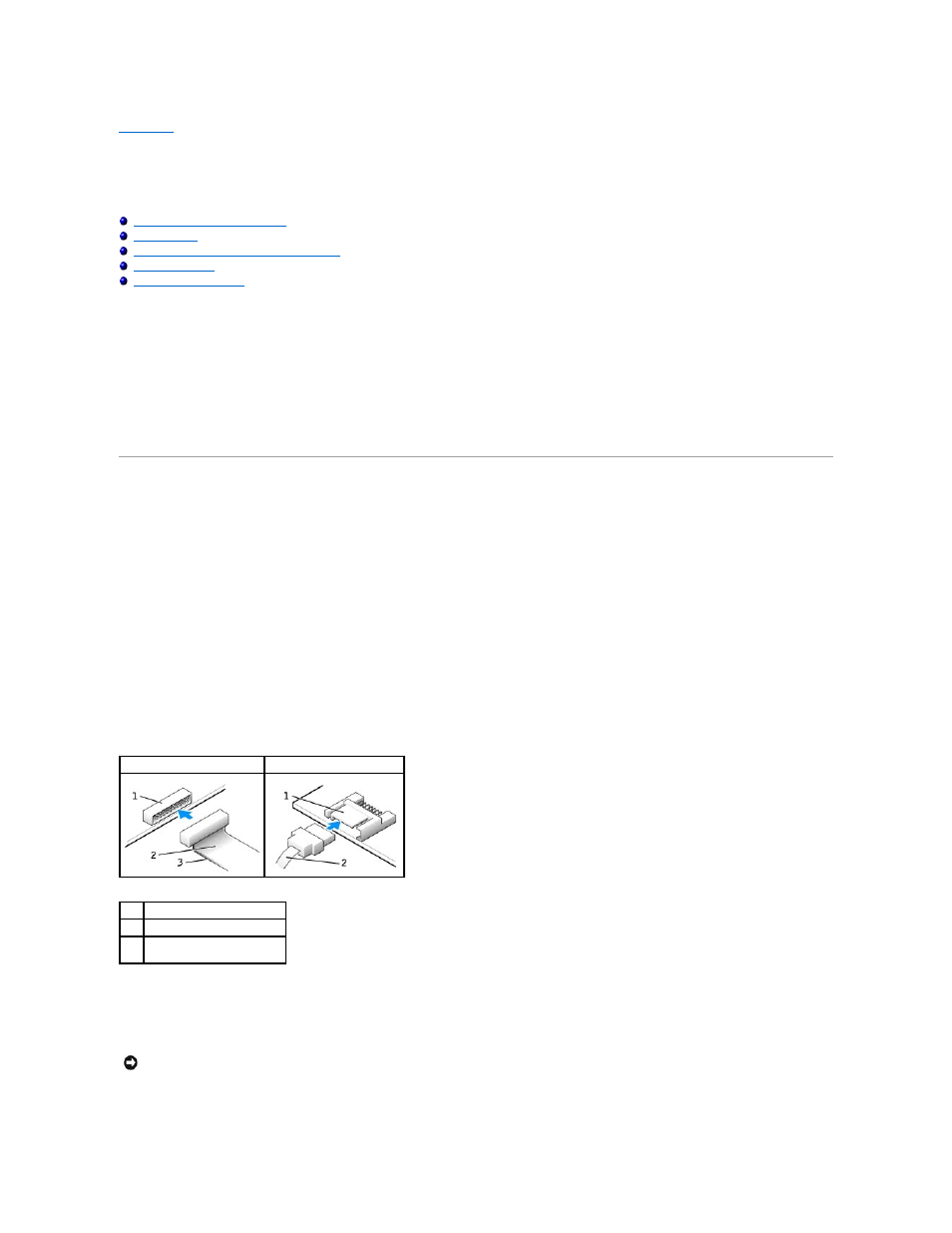

Разъем питания
Разъем дисков
IDE
Разъем
Serial ATA
1
разъем интерфейса
2
кабель интерфейса
3
цветная полоса на кабеле
IDE
ПРИМЕЧАНИЕ
.
Цветная полоса на кабеле интерфейса
IDE должна быть совмещена с первым контактом разъема. Если вставить кабель другой
стороной
, то диск не сможет работать. Кроме того, можно повредить сам диск или контроллер диска.
