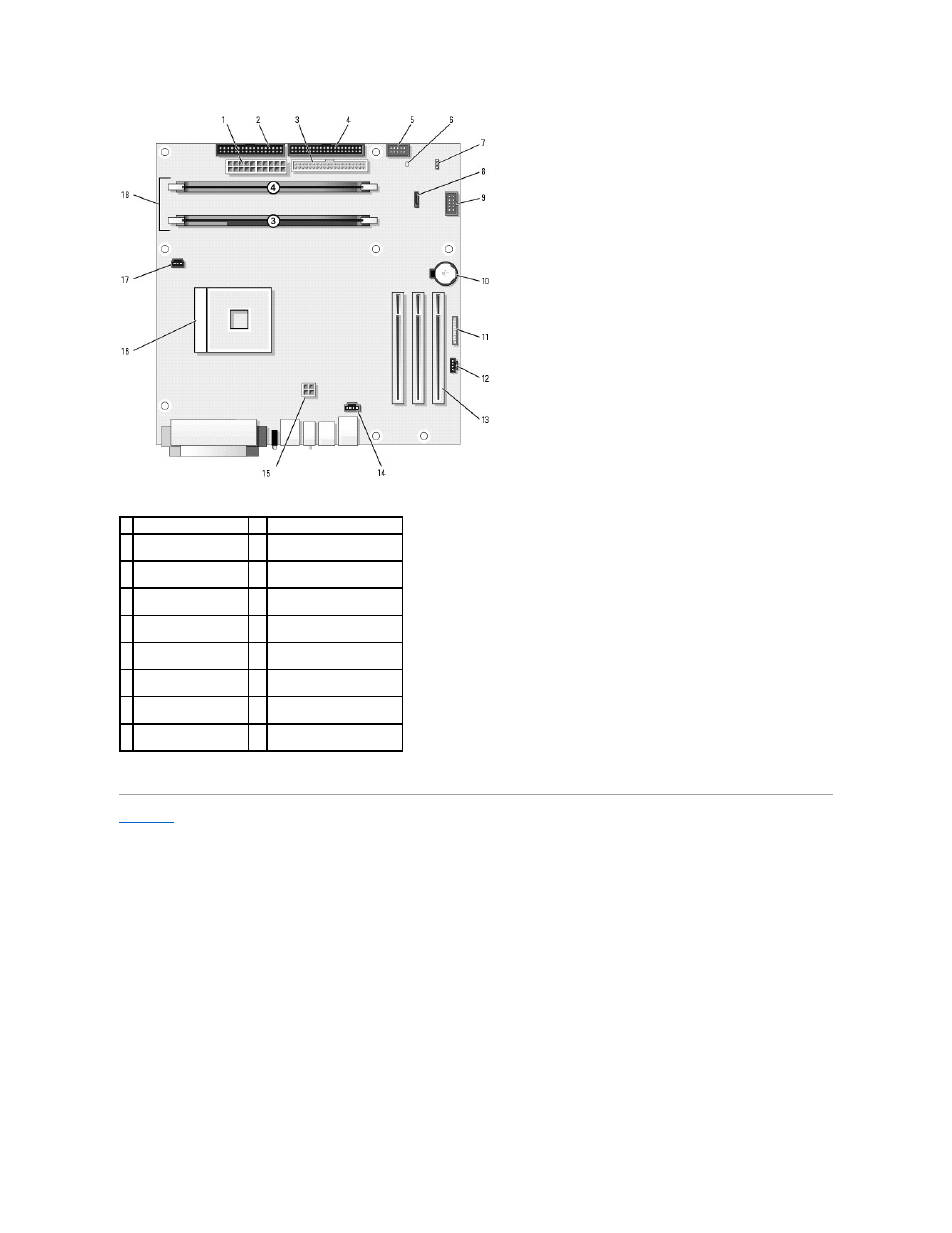

1 разъем питания (J3J1) 10 гнездо батареи (XBT9E1)
2 разъем дисковода
гибких дисков (J4J1)
11 разъем аудио на
передней панели (J9C2)
3 разъем дисковода
CD/DVD (J6J1)
12 аудиоразъем дисковода
CD/DVD (J9C1)
4 разъем подключения
жестких дисков (J6J2)
13 разъемы плат PCI (PCI1,
PCI2 и PCI3)
5 разъем панели
управления (J7J2)
14 разъем для модема или
внутреннего динамика
6 индикатор резервного
питания (AUX_PWR)
15 разъем питания
микропроцессора (J5B1)
7 перемычка пароля
(СБРОС ПАРОЛЯ)
16 разъем процессора (J2E1)
8 разъем Serial ATA
(J8G1)
17 разъем вентилятора (J1F1)
9 разъем передней
панели (J9G1)
18 разъемы для модулей
памяти (DIMM 1 и 2)
