Внутреннее устройство
Элементы системной платы
15 переключатель выбора
напряжения
См
. инструкции по технике безопасности в Руководстве по продукту.
16 разъем питания
Для подключения кабеля питания
.
ПРЕДУПРЕЖДЕНИЕ
.
Перед выполнением этой процедуры ознакомьтесь с инструкциями по технике безопасности в Руководстве по
продукту
.
ПРЕДУПРЕЖДЕНИЕ
.
Во избежание поражения электрическим током всегда отключайте компьютер от электросети
, перед тем как
открывать корпус
.

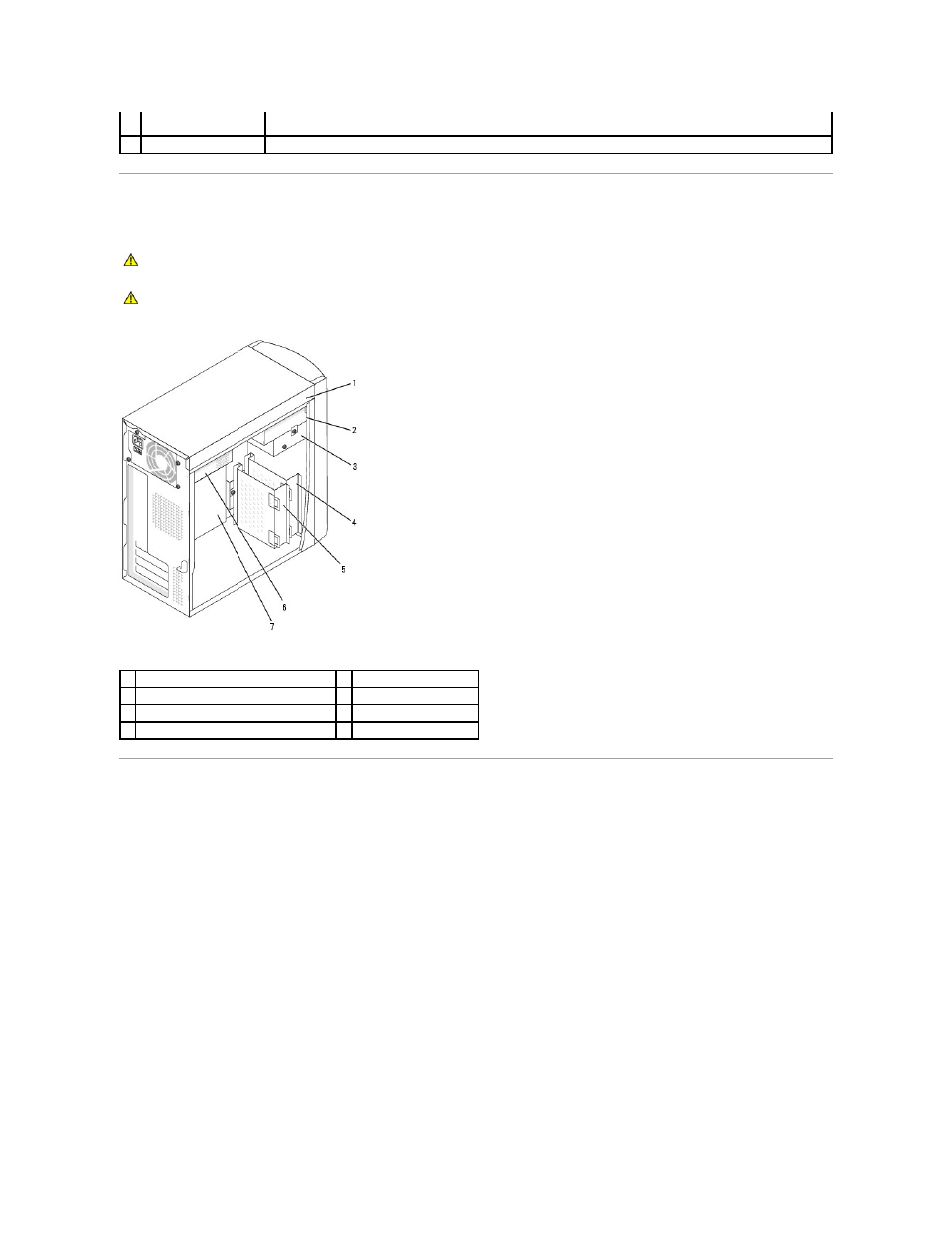

1 дисковод CD
5 первичный жесткий диск
2 второй дисковод CD
6 блок питания
3 дополнительный дисковод гибких дисков 7 системная плата
4 второй жесткий диск
