Введение: руководство пользователя портативного компьютера Dell™ Latitude™
L400
Внешний вид компьютера
Портативные компьютеры Dell Latitude L400 – это расширяемые мультимедийные устройства, создаваемые на базе процессора Intel®
Mobile Pentium
® III с поддержкой технологий PCI и Intel SpeedStep. В этом разделе описываются основные компоненты их аппаратного и
программного обеспечения. На рисунках 1 , 2 и 3 показан вид компьютера спереди, сзади и снизу.

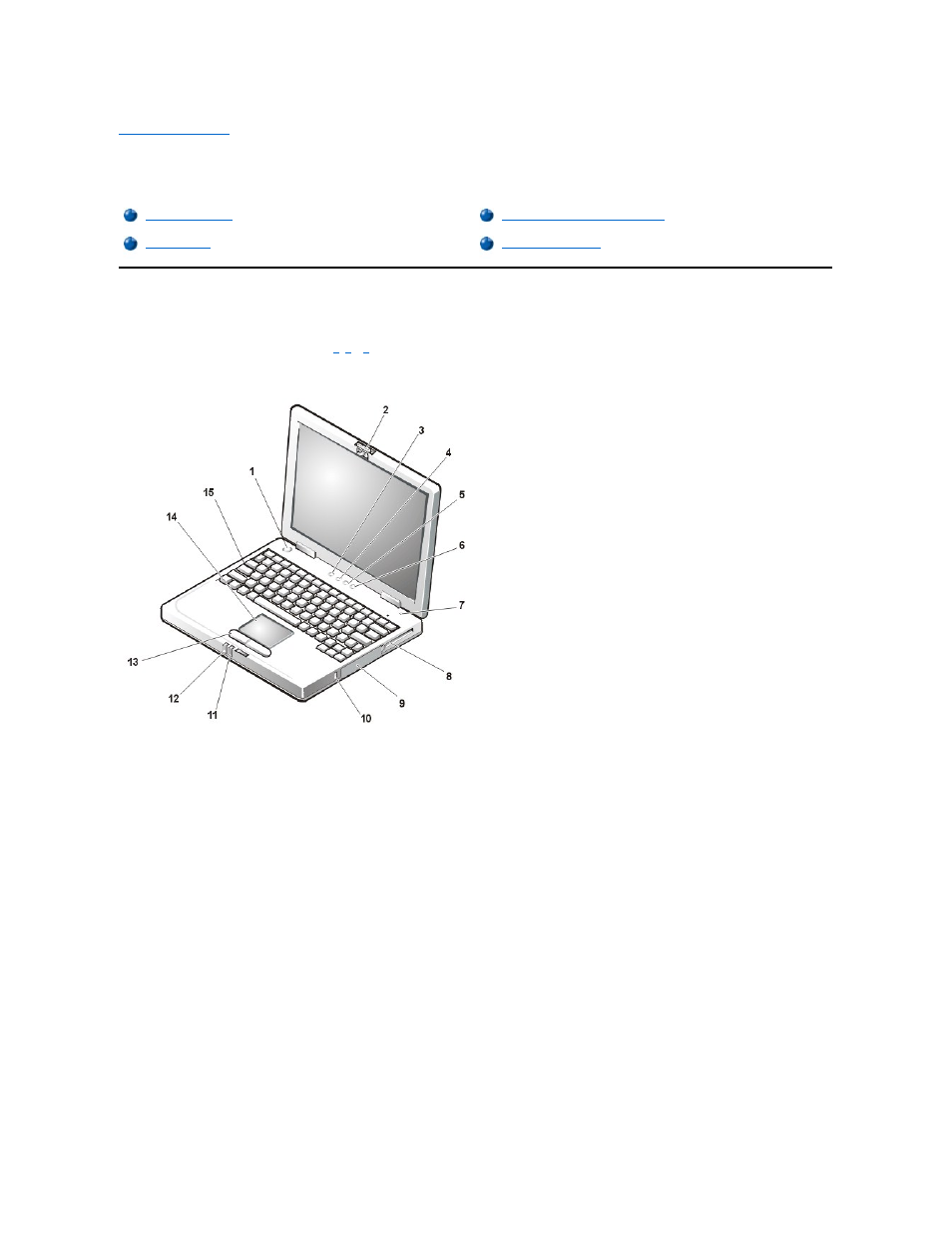

Рис. 1. Вид компьютера спереди
ЗАМЕЧАНИЕ. Чтобы не допустить перегрева компьютера, не держите модуль дисководов близко к воздухозаборному или
вентиляционному отверстиям (см. рис. 2).
ЗАМЕЧАНИЕ. При подключении не перепутайте разъем для модема и сетевой разъем NIC. Не подключайте телефонный
кабель к сетевому разъему NIC (см. рис. 2).
Рис. 2. Вид компьютера сзади
Общие сведения Дополнительное оборудование
Компоненты Получение справки
1 Кнопка включения
2 Защелка дисплея
3 Индикатор доступа к диску
4 Индикатор Pad Lock (Num Lock)
5 Индикатор Caps Lock
6 Индикатор Scroll Lock
7 Встроенный микрофон
8 Гнездо для плат PC Card
9 Накопитель на жестком диске
10 Гнездо для кабеля безопасности
11 Индикатор состояния аккумуляторной батареи
12 Индикатор питания
13 Кнопки тач-пэда
14 Тач-пэд
15 Клавиатура
