Платы PCI и PCI Express
Dell™ Studio XPS™ 8000 Руководство по обслуживанию
Снятие скобы крепления плат
Установка скобы крепления плат
Извлечение плат PCI и PCI Express
Установка плат PCI и PCI Express
Конфигурирование компьютера после извлечения или установки платы PCI Express

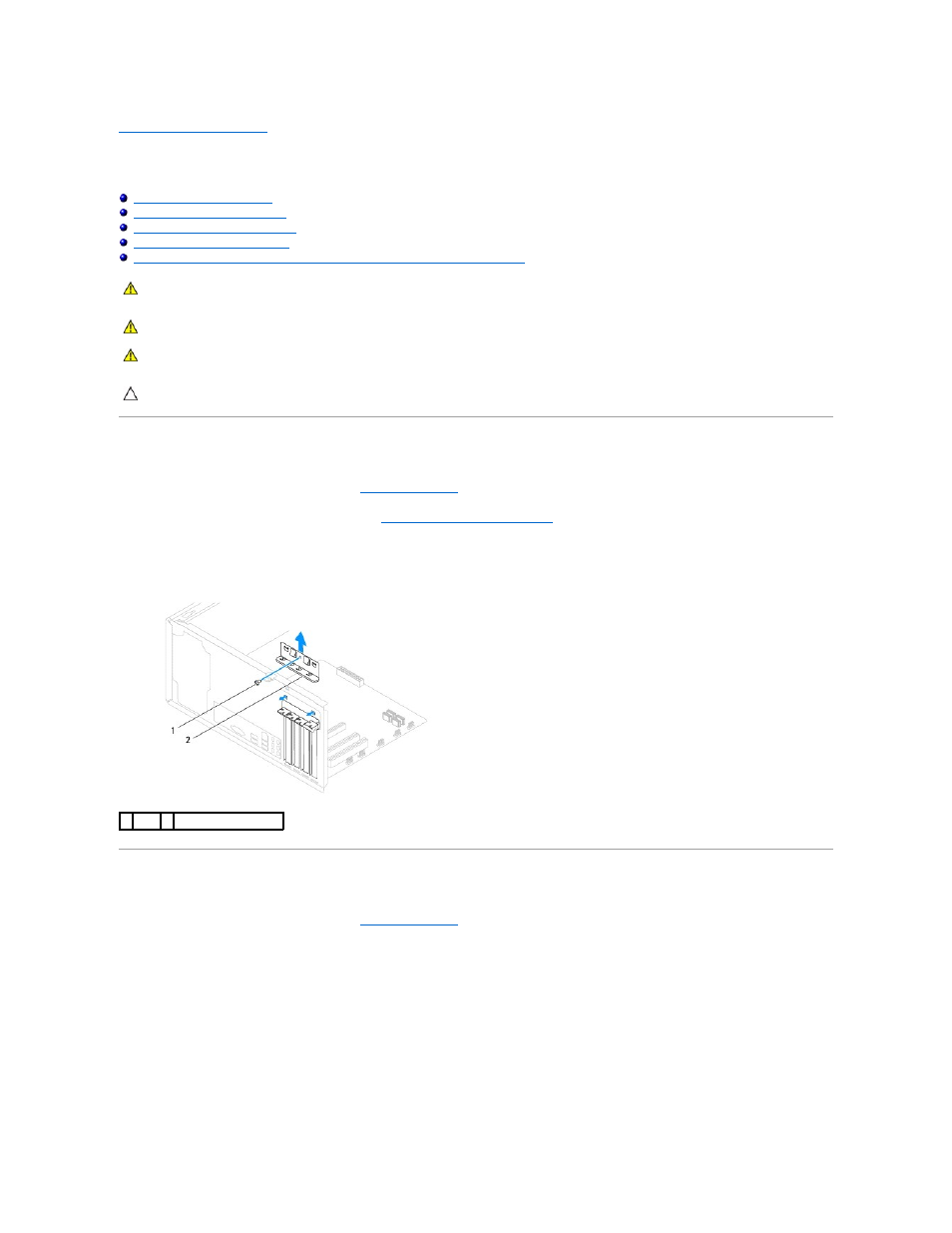

Снятие скобы крепления плат
1. Выполните процедуры , описанные в разделе Подготовка к работе .
2. Снимите крышку корпуса компьютера (см. раздел Снятие крышки корпуса компьютера ).
3. Выверните винт , которым крепится скоба крепления плат.
4. Приподнимите скобу крепления плат и отложите ее в безопасное место .
Установка скобы крепления плат
1. Выполните процедуры , описанные в разделе Подготовка к работе .
2. Установите на место скобу крепления плат , убедившись, ч т о:
l направляющий зажим совмещен с направляющим пазом ;
l верхняя кромка всех карт и заглушек находится вровень с установочной планкой ;
l установочная планка вошла в паз в верхней части платы или заглушки .
ОСТОРОЖНО . Перед началом работы с внутренними компонентами компьютера прочитайте инструкции по технике безопасности ,
прилагаемые к компьютеру . Дополнительные сведения о рекомендациях по технике безопасности смотрите на начальной странице
раздела о соответствии нормативным требованиям по адресу www.dell.com/regulatory_compliance.
ОСТОРОЖНО . Во избежание поражения электрическим током обязательно отключите компьютер от электросети , прежде чем будете
снимать крышку .
ОСТОРОЖНО . Не разрешается работать на компьютере , с которого снята какая-либо крышка (или крышки) (включая крышки корпуса
компьютера , лицевые панели, заглушки, заглушки передней панели и т.д.).
ВНИМАНИЕ . Ремонт компьютера должны выполнять только квалифицированные специалисты . Гарантия не распространяется на
повреждения , причиной которых стало обслуживание без разрешения компании Dell™.
1 винт 2 скоба крепления плат
