Верхняя панель ввода-вывода
Dell™ Studio XPS™ 8000 Руководство по обслуживанию
Снятие верхней панели ввода -вывода
Установка верхней панели ввода -вывода
Снятие верхней панели ввода -вывода
1. Выполните процедуры , описанные в разделе Подготовка к работе .
2. Снимите крышку корпуса компьютера (см. раздел Снятие крышки корпуса компьютера ).
3. Снимите переднюю лицевую панель (см. раздел Снятие передней лицевой панели ).
4. Извлеките оптический дисковод (см. раздел Извлечение оптического дисковода ).
5. Снимите верхнюю крышку (см. раздел Снятие верхней крышки ).
6. Отсоедините кабели верхней панели ввода -вывода от разъемов F_USB3 и F_AUDIO1 на системной плате (см. раздел Компоненты системной
платы ).
7. Выверните два винта , которыми верхняя панель ввода-вывода крепится к верхней панели.
8. Осторожно извлеките верхнюю панель ввода -вывода из компьютера.
ОСТОРОЖНО . Перед началом работы с внутренними компонентами компьютера прочитайте инструкции по технике безопасности ,
прилагаемые к компьютеру . Дополнительные сведения о рекомендациях по технике безопасности смотрите на начальной странице
раздела о соответствии нормативным требованиям по адресу www.dell.com/regulatory_compliance.
ОСТОРОЖНО . Во избежание поражения электрическим током обязательно отключите компьютер от электросети , прежде чем будете
снимать крышку .
ОСТОРОЖНО . Не разрешается работать на компьютере , с которого снята какая-либо крышка (или крышки) (включая крышки корпуса
компьютера , лицевые панели, заглушки, заглушки передней панели и т.д.).
ВНИМАНИЕ . Ремонт компьютера должны выполнять только квалифицированные специалисты . Гарантия не распространяется на
повреждения , причиной которых стало обслуживание без разрешения компании Dell™.
ПРИМЕЧАНИЕ . Запомните , как уложены все извлекаемые кабели, чтобы вы могли правильно уложить их обратно при установке новой верхней
панели ввода -вывода.

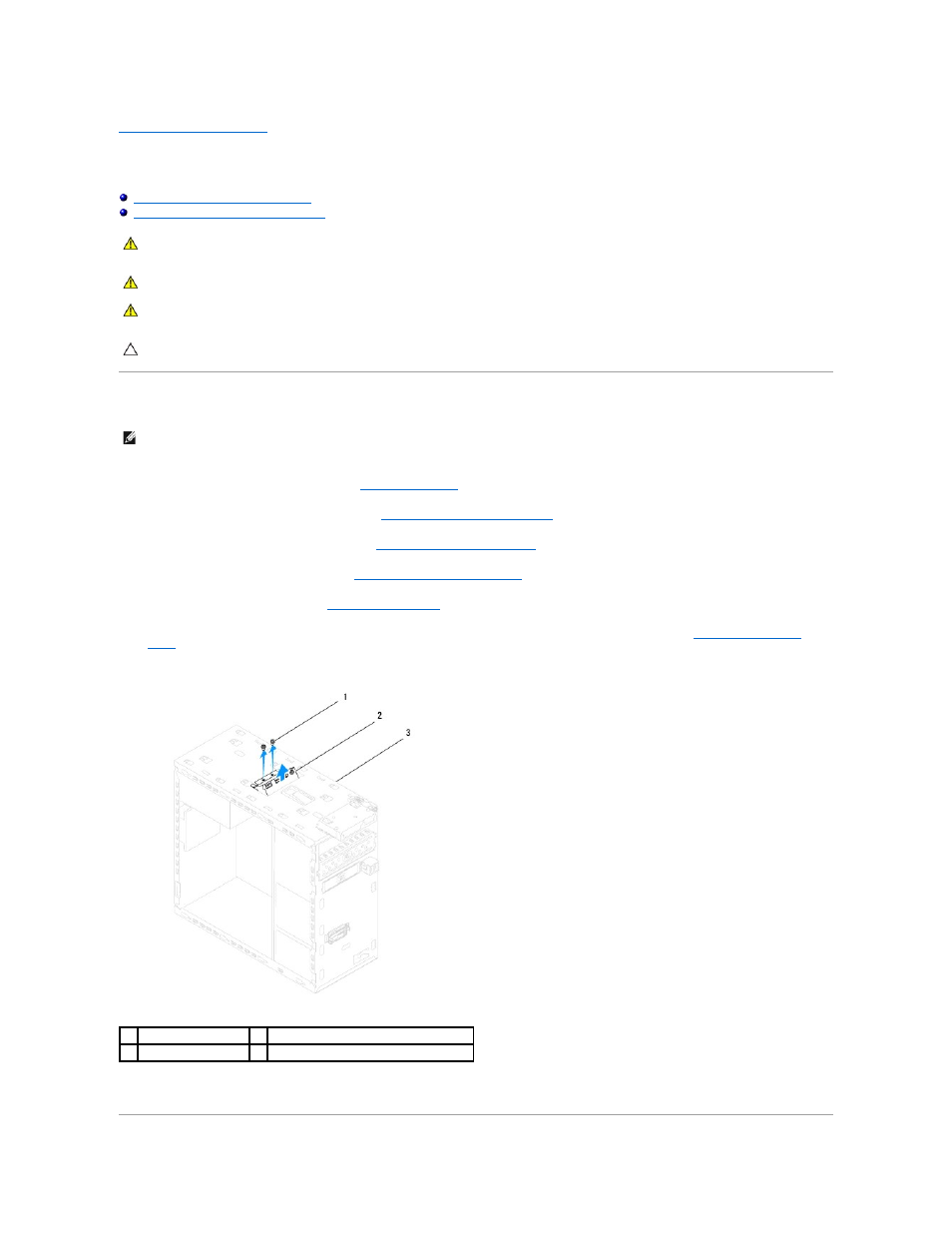

1 винты (2) 2 верхняя панель ввода -вывода
3 верхняя панель
