Скоба крепления графического адаптера
Dell™ Studio XPS™ 8000 Руководство по обслуживанию
Снятие скобы крепления графического адаптера
Установка скобы крепления графического адаптера
Снятие скобы крепления графического адаптера
1.
Выполните процедуры
, описанные в разделе
Подготовка к работе
.
2.
Снимите крышку корпуса компьютера
(см. раздел
Снятие крышки корпуса компьютера
).
3.
Выверните два винта
, которыми скоба крепления графического адаптера крепится к панели накопителей.
4.
Поверните скобу крепления графического адаптера вверх и выньте ее из паза шарнирного зажима
.
5.
Отложите скобу крепления графического адаптера в безопасное место
.
Установка скобы крепления графического адаптера
1.
Выполните процедуры
, описанные в разделе
Подготовка к работе
.
2.
Совместите шарнирный зажим на скобе крепления графического адаптера с соответствующим пазом на корпусе компьютера и вставьте зажим в
паз
.
3.
Поверните скобу крепления графического адаптера вниз
.
4.
Вверните обратно два винта
, которыми скоба крепления графического адаптера крепится к панели накопителей.
5.
Установите на место крышку корпуса компьютера
(см. раздел
Установка крышки корпуса компьютера
).
ОСТОРОЖНО
.
Перед началом работы с внутренними компонентами компьютера прочитайте инструкции по технике безопасности
,
прилагаемые к компьютеру
. Дополнительные сведения о рекомендациях по технике безопасности смотрите на начальной странице
раздела о соответствии нормативным требованиям по адресу
www.dell.com/regulatory_compliance.
ОСТОРОЖНО
.
Во избежание поражения электрическим током обязательно отключите компьютер от электросети
, прежде чем будете
снимать крышку
.
ОСТОРОЖНО
.
Не разрешается работать на компьютере
, с которого снята какая-либо крышка (или крышки) (включая крышки корпуса
компьютера
, лицевые панели, заглушки, заглушки передней панели и т.д.).
ВНИМАНИЕ
.
Ремонт компьютера должны выполнять только квалифицированные специалисты
. Гарантия не распространяется на
повреждения
, причиной которых стало обслуживание без разрешения компании Dell™.

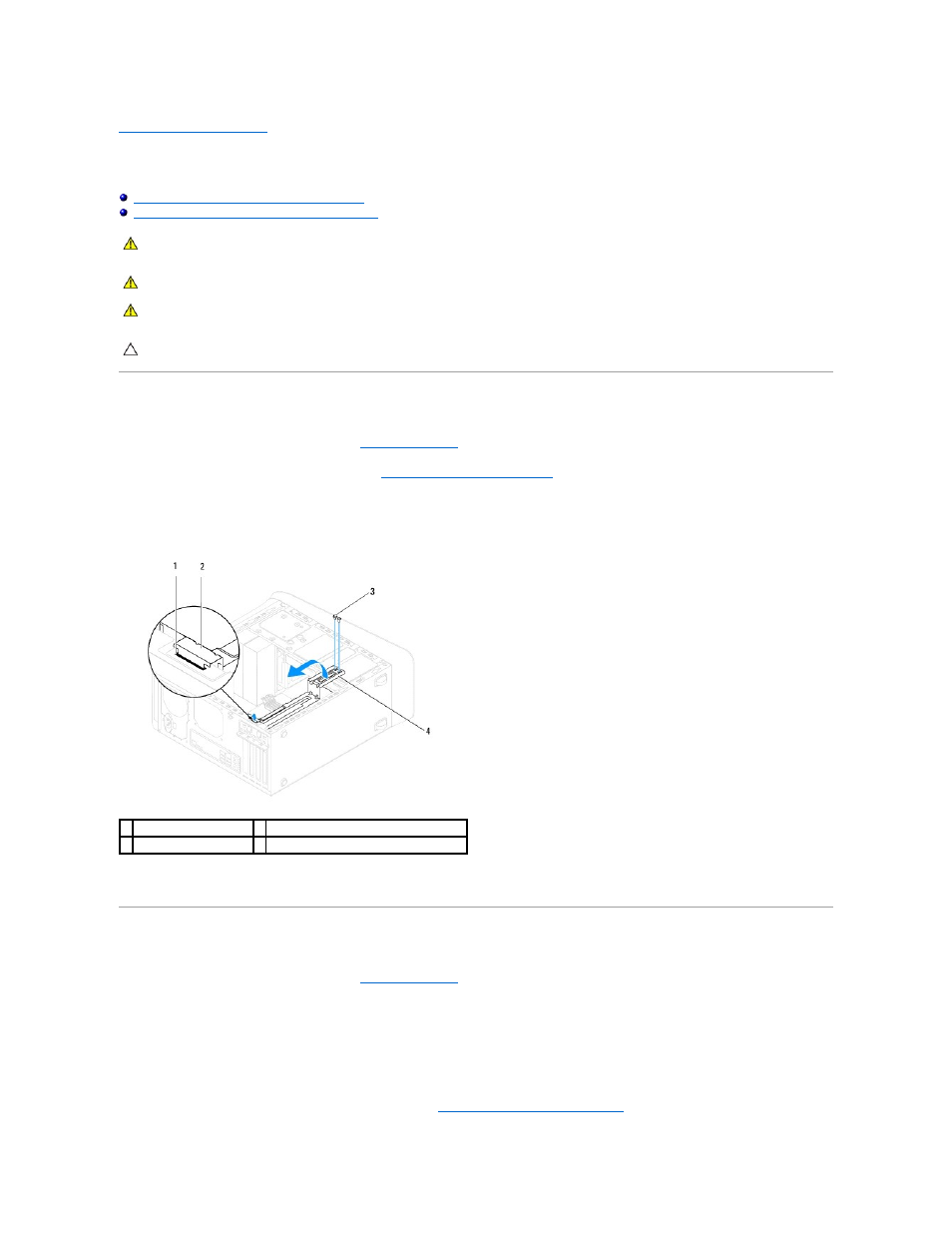

1 паз шарнирного зажима 2 шарнирный зажим
3 винты (2)
4 скоба крепления графического адаптера
