Установка устройства чтения мультимедийных карт
1. Выполните процедуры , описанные в разделе Подготовка к работе .
2. Осторожно вставьте направляющие устройства чтения мультимедийных карт в слоты на верхней панели .
3. Вверните обратно два винта , которыми устройство чтения мультимедийных карт крепится к передней панели.
4. Подсоедините кабель устройства чтения мультимедийных карт к разъему на системной плате (см. раздел Компоненты системной платы ).
5. Установите верхнюю крышку (см. раздел Установка верхней крышки ).
6. Установите на место оптический дисковод (см. раздел Установка оптического дисковода ).
7. Установите на место переднюю лицевую панель (см. раздел Установка передней лицевой панели ).
8. Установите на место крышку корпуса компьютера (см. раздел Установка крышки корпуса компьютера ).
9. Подключите компьютер и устройства к электросети и включите их .
Дисковод FlexDock
Извлечение дисковода FlexDock
1. Выполните процедуры , описанные в разделе Подготовка к работе .
2. Снимите крышку корпуса компьютера (см. раздел Снятие крышки корпуса компьютера ).
3. Снимите переднюю лицевую панель (см. раздел Снятие передней лицевой панели ).
4. Отсоедините кабель USB дисковода FlexDock от разъема на системной плате (см. раздел Компоненты системной платы ).
5. Выверните два винта , которыми дисковод FlexDock крепится к панели накопителей.

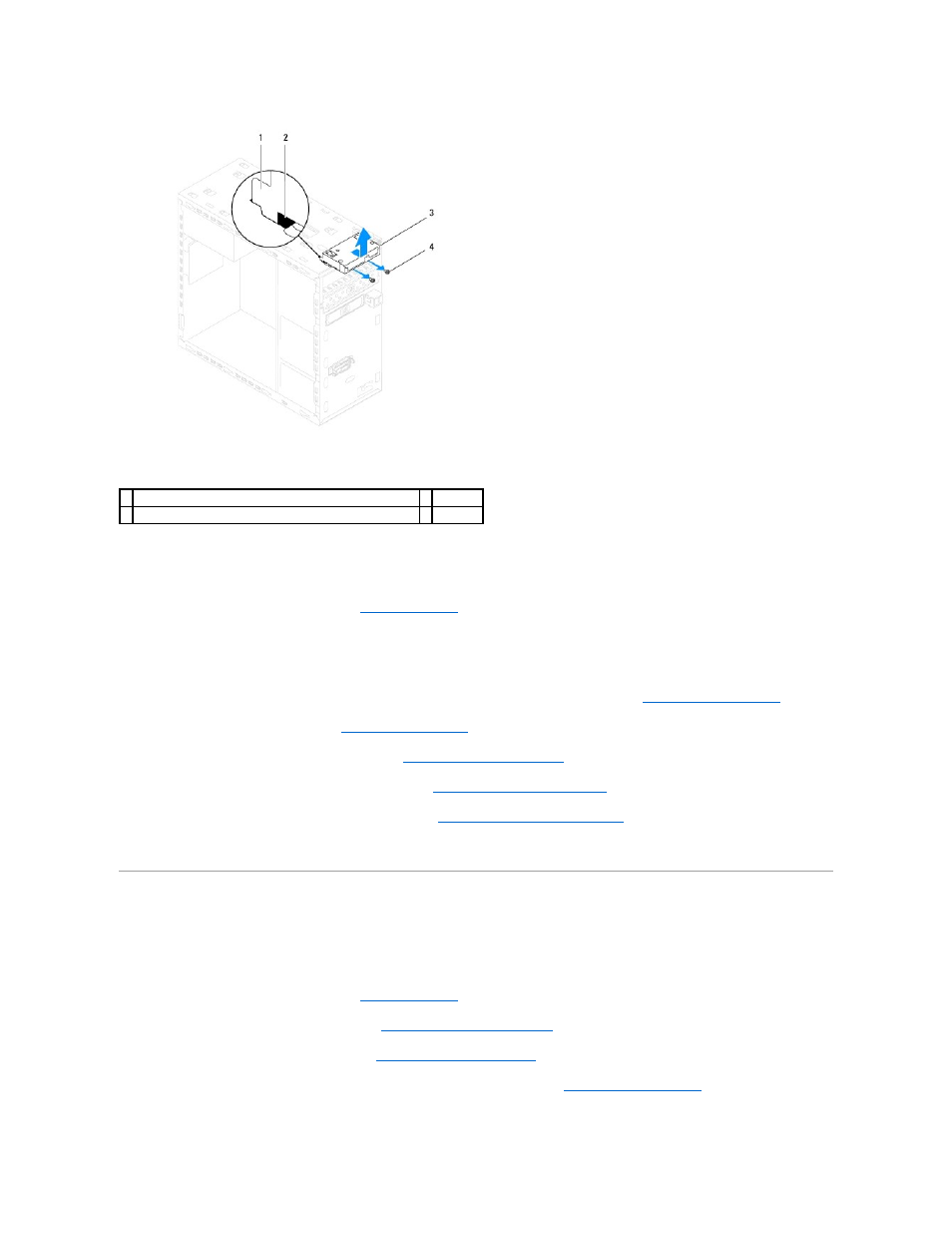

1 направляющие устройства чтения мультимедийных карт (2) 2 слоты (2)
3 устройство чтения мультимедийных карт 4 винты (2)
