8.
Если вы не собираетесь устанавливать плату обратно
, закройте незанятый слот заглушкой.
Установка плат
PCI и PCI Express
1.
Выполните процедуры
, описанные в разделе
Подготовка к работе
.
2.
Подготовьте плату к установке
.
Ознакомьтесь с информацией по конфигурированию платы
, внутренним подключениям и иным особенностям ее установки в данный компьютер в
документации
, прилагаемой к плате.
3.
Вставьте плату
PCI Express в слот в корпусе компьютера и надавите на нее. Убедитесь, что плата PCI Express плотно встала на место.
4.
Если вы устанавливаете плату
PCI Express в разъем для платы x16, убедитесь, что фиксатор совмещен с соответствующим пазом.

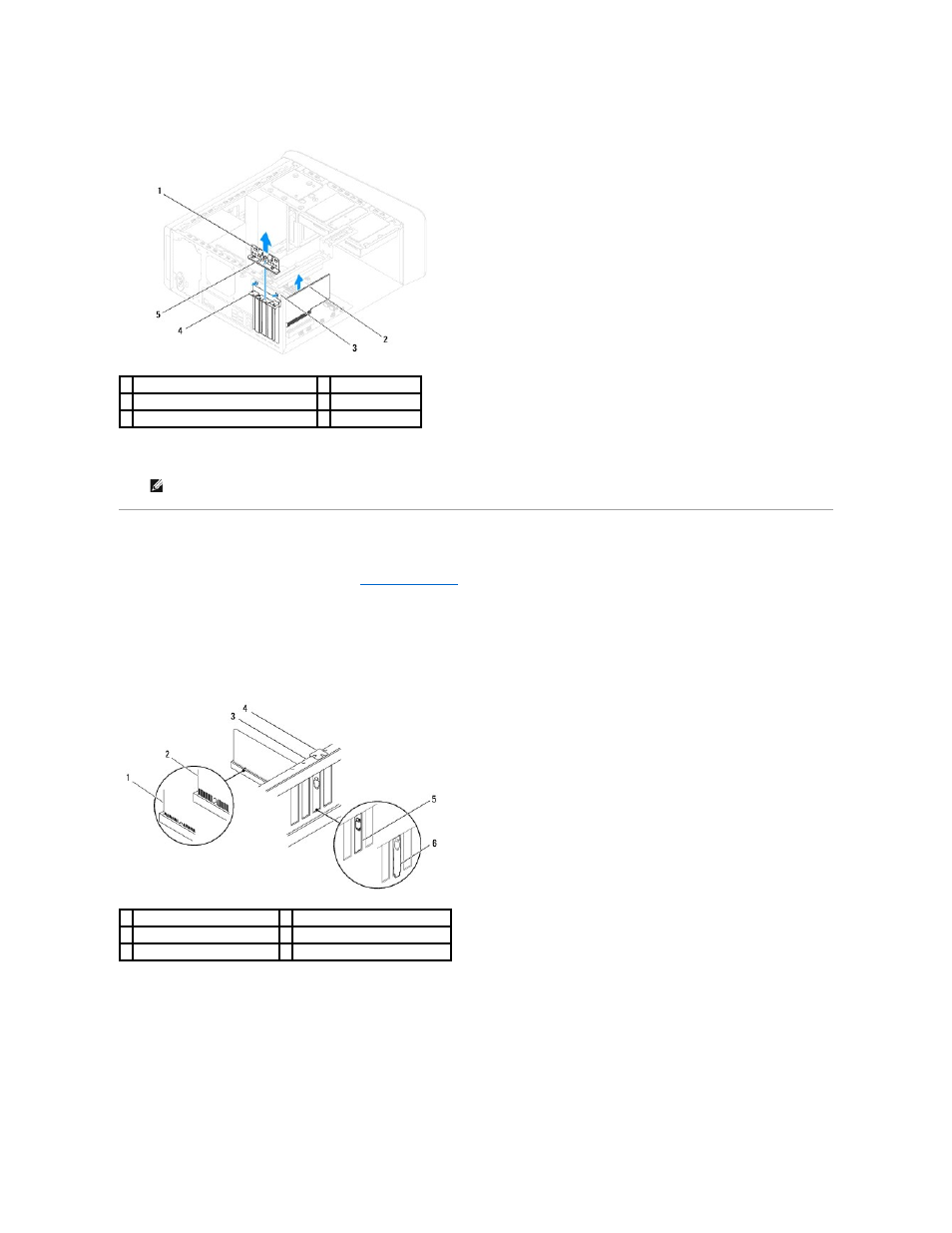

1 фиксирующий зажим платы
2 плата PCI Express
3 вставка фиксирующего зажима платы 4 заглушка
5 винт
ПРИМЕЧАНИЕ
.
Для соблюдения сертификационных требований ФКС к компьютеру необходимо закрывать незанятые слоты плат
заглушками
. Заглушки также препятствуют попаданию пыли и грязи внутрь компьютера.
1 полностью вставленная плата 2 неполностью вставленная плата
3 установочная планка
4 направляющая выравнивания
5 заглушка в слоте
6 заглушка, не попавшая в слот
