Модуль кнопки питания
Dell™ Studio XPS™ 8000 Руководство по обслуживанию
Извлечение модуля кнопки питания
Установка модуля кнопки питания
Извлечение модуля кнопки питания
1. Выполните процедуры , описанные в разделе Подготовка к работе .
2. Снимите крышку корпуса компьютера (см. раздел Снятие крышки корпуса компьютера ).
3. Снимите переднюю лицевую панель (см. раздел Снятие передней лицевой панели ).
4. Извлеките оптический дисковод (см. раздел Извлечение оптического дисковода ).
5. Снимите верхнюю крышку (см. раздел Снятие верхней крышки ).
6. Отсоедините кабель модуля кнопки питания от разъема FP1 на системной плате (см. раздел Компоненты системной платы ).
7. Нажмите выступы на модуле кнопки питания , чтобы высвободить их из пазов на верхней панели, и выньте модуль кнопки питания.
8. Отложите модуль кнопки питания в безопасное место .
Установка модуля кнопки питания
1. Выполните процедуры , описанные в разделе Подготовка к работе .
ОСТОРОЖНО . Перед началом работы с внутренними компонентами компьютера прочитайте инструкции по технике безопасности ,
прилагаемые к компьютеру . Дополнительные сведения о рекомендациях по технике безопасности смотрите на начальной странице
раздела о соответствии нормативным требованиям по адресу www.dell.com/regulatory_compliance.
ОСТОРОЖНО . Во избежание поражения электрическим током обязательно отключите компьютер от электросети , прежде чем будете
снимать крышку .
ОСТОРОЖНО . Не разрешается работать на компьютере , с которого снята какая-либо крышка (или крышки) (включая крышки корпуса
компьютера , лицевые панели, заглушки, заглушки передней панели и т.д.).
ВНИМАНИЕ . Ремонт компьютера должны выполнять только квалифицированные специалисты . Гарантия не распространяется на
повреждения , причиной которых стало обслуживание без разрешения компании Dell™.

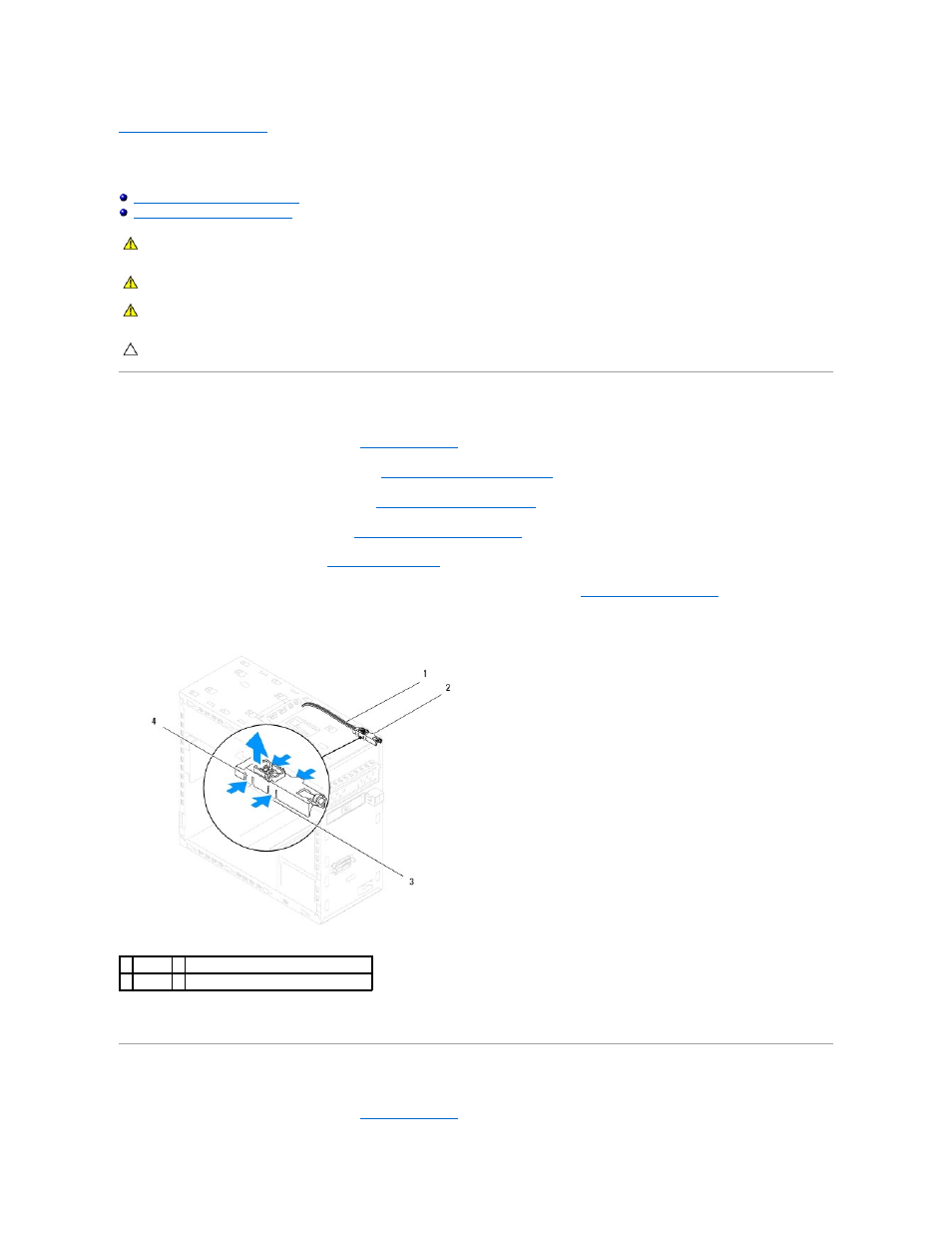

1 кабели 2 модуль кнопки питания
3 гнездо 4 выступы на модуле кнопки питания (4)
