Установка перемычек – Инструкция по эксплуатации Dell OptiPlex 755
Страница 380
380
Краткий справочник

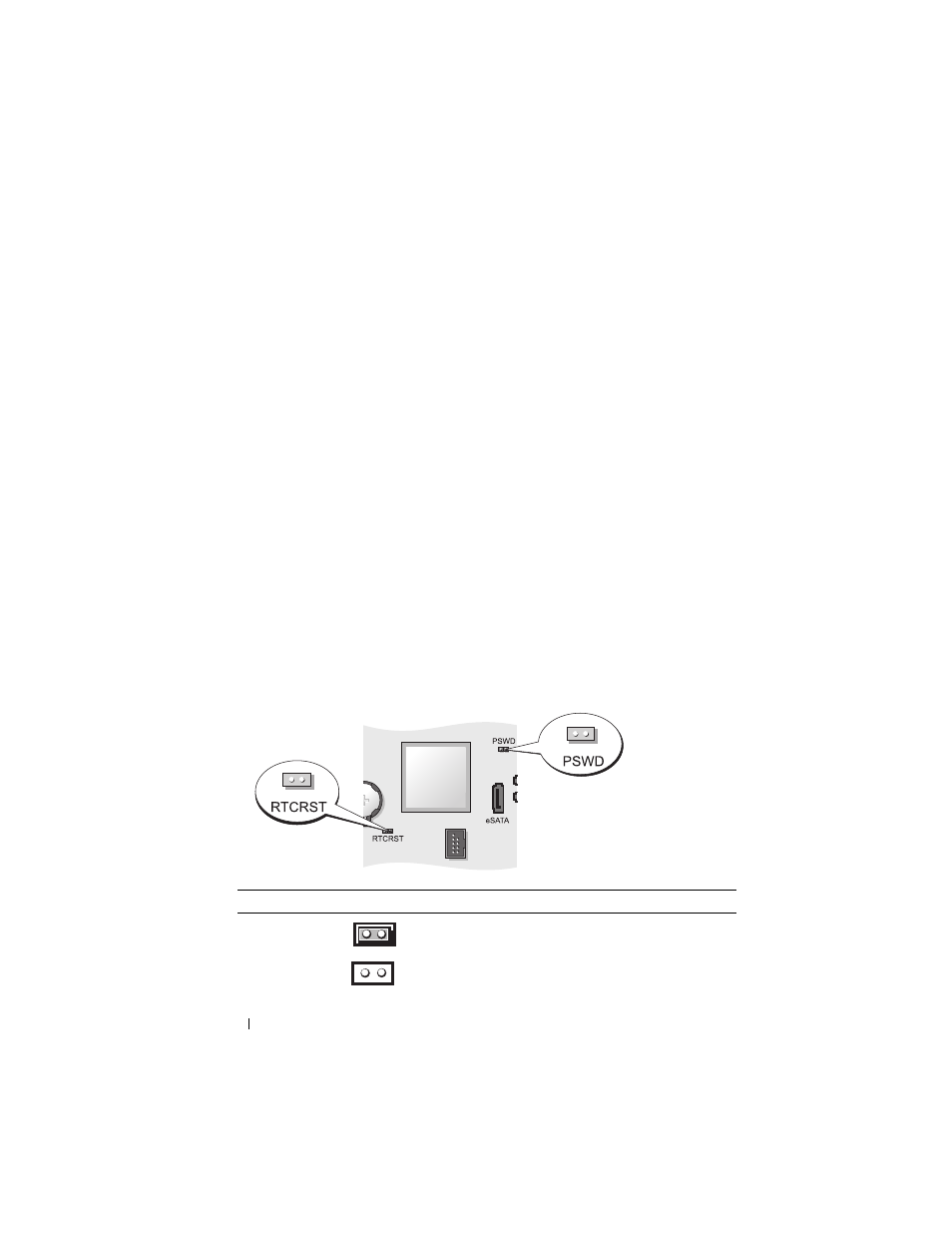

Установка перемычек
1
внутренний громкоговоритель
(INT_SPKR)
12
разъем переключателя защиты
корпуса от вскрытия (INTRUDER)
2
разъем процессора (ЦПУ)
13
гнездо аккумулятора (BATTERY)
3
разъем питания процессора
(12VPOWER)
14
разъем PCI Express x16 (SLOT1)
4
разъемы модулей памяти (DIMM_1,
DIMM_2, DIMM_3, DIMM_4)
15
разъем PCI (SLOT2)
5
перемычка пароля (PSWD)
16
разъем PCI (SLOT3)
6
разъемы SATA (SATA0, SATA1,
SATA2)
17
разъем надстроечной платы
(используется порт PCI E/SLOT1 и
порт PCI/SLOT2)
7
разъем передней панели
(FRONTPANEL)
18
разъем последовательного порта
(SERIAL2)
8
разъем питания (POWER)
19
динамик на системной плате (BEEP)
9
внешний разъем SATA (eSATA)
20
индикатор питания aux (aux_LED)
10
внутренний разъем USB (INT_USB)
21
разъем дисковода гибких дисков
(DSKT)
11
перемычка сброса RTC (RTCRST)
22
разъем вентилятора (FAN_CPU)
Перемычка
Настройка
Описание
PSWD
Функция защиты с помощью пароля
включена (по умолчанию).
Защита с помощью пароля выключена.
