370
Краткий справочник

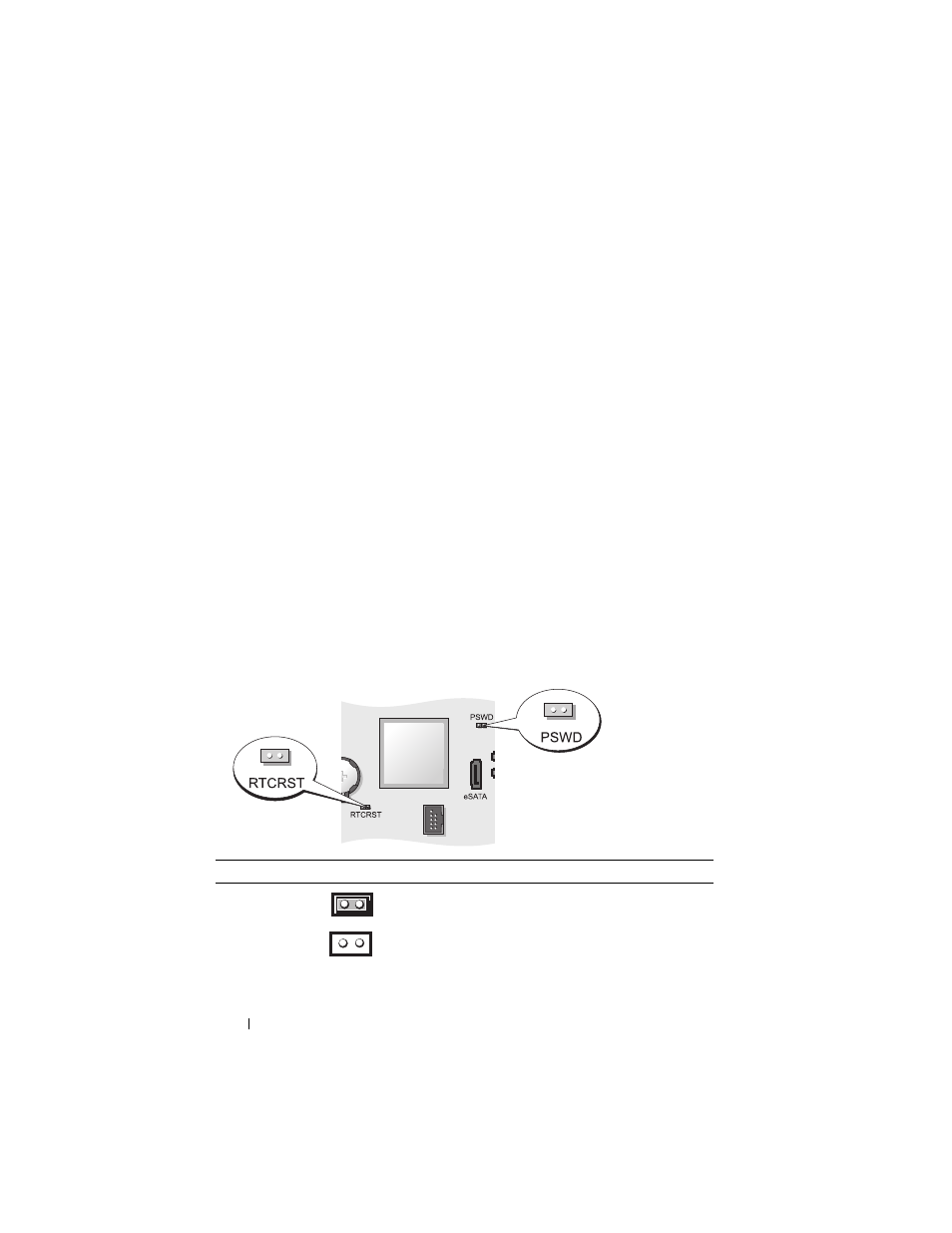

Настройки перемычек
1 разъем динамика (INT_SPKR) 12 перемычка сброса RTC (RTCRST)
2 вентилятор (FAN_CPU) 13 разъем переключателя защиты
корпуса от вскрытия (INTRUDER)
3 разъем процессора (ЦПУ) 14 гнездо аккумулятора (BATTERY)
4 разъем питания процессора
(12VPOWER) 15 разъем PCI Express x16 (SLOT1)
5 разъемы модулей памяти (DIMM_1,
DIMM_2, DIMM_3, DIMM_4) 16 разъем PCI Express x1 (SLOT4)
6 перемычка пароля (PSWD) 17 разъем PCI (SLOT2)
7 разъемы дисководов SATA (SATA0,
SATA1, SATA2, SATA3) 18 разъем PCI (SLOT3)
8 разъем передней панели
(FRONTPANEL) 19 разъем последовательного порта
(SERIAL2)
9 разъем питания (POWER) 20 динамик на системной плате (BEEP)
10 внешний разъем SATA (eSATA) 21 индикатор питания aux (aux_LED)
11 внутренний разъем USB (INT_USB) 22 разъем дисковода гибких дисков
(DSKT)
Перемычка Настройка Описание
PSWD
Функция защиты с помощью пароля
включена (по умолчанию).
Защита с помощью пароля выключена.
