Hurtig Referenceguide

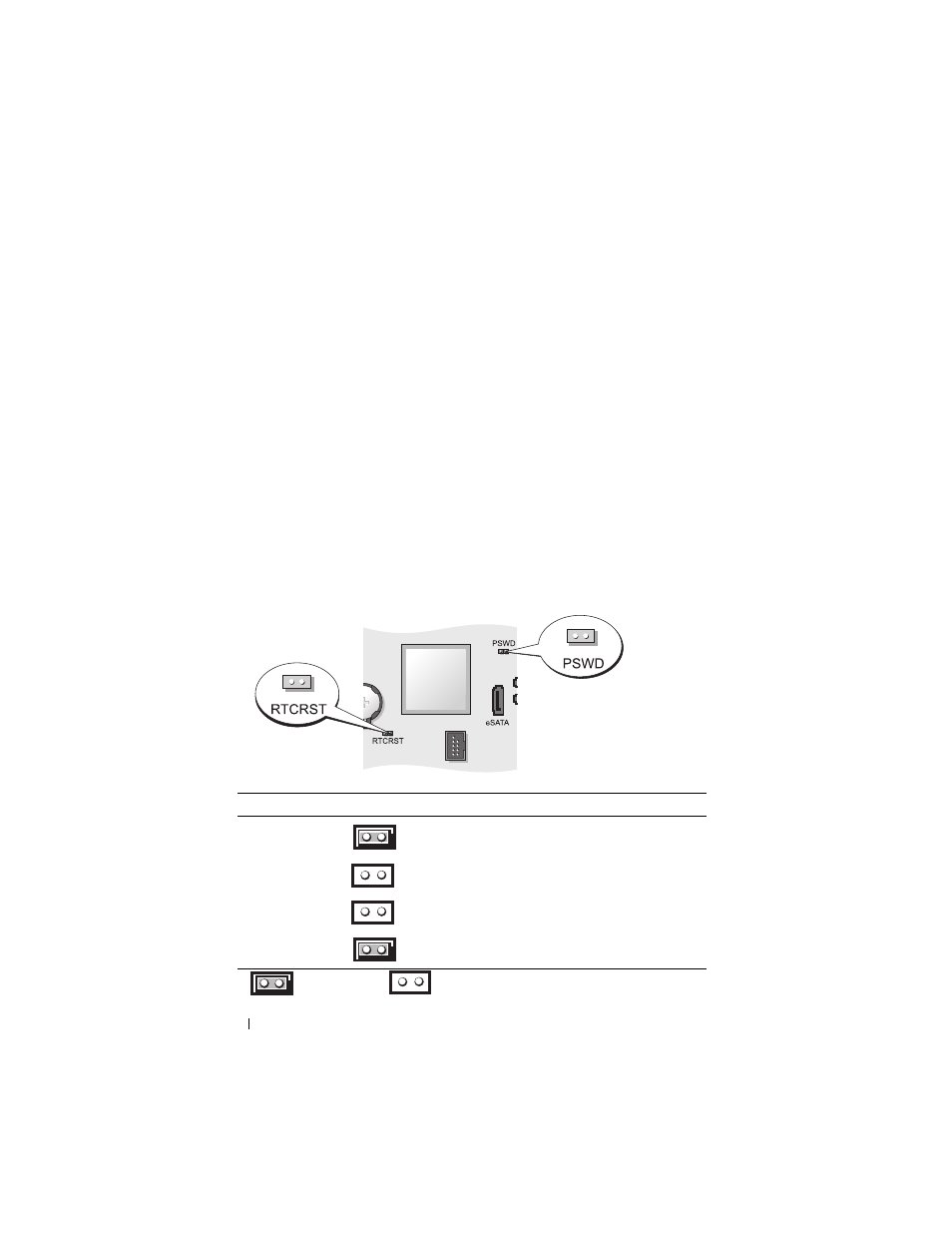

Jumperindstillinger
1 intern højttaler (INT_SPKR) 12 stik til intrængenkontakt (INTRUDER)
2 processorstik (CPU) 13 batteristik (BATTERI)
3 processor strømkonnektor
(12VPOWER) 14 PCI Express x16-stik (SLOT1)
4 hukommelsesmodulstik (DIMM_1,
DIMM_2, DIMM_3, DIMM_4) 15 PCI-stik (SLOT2)
5 adgangsjumper (PSWD) 16 PCI-stik (SLOT3)
6 SATA-stik (SATA0, SATA1, SATA2) 17 stigningsstik (bruger PCI-E
port/SLOT1 og PCI port/SLOT2)
7 stik på frontpanel (FRONTPANEL) 18 serielstik (SERIAL2)
8 strømstik (POWER) 19 systemkorthøjttaler (BEEP)
9 eksternt SATA-stik (eSATA) 20 aux strøm LED (AUX_LED)
10 intern USB (INT_USB) 21 diskettestik (DSKT)
11 RTC nulstillingsjumper (RTCRST) 22 blæserstik (FAN_CPU)
Jumper Indstilling Beskrivelse
PSWD Adgangskodefunktioner er koblet til
(standard indstilling).
Adgangskodefunktioner er koblet fra.
RTCRST Realtidsuret er ikke nulstillet.
Realtidsuret er nulstillet (midlertidigt
hop-forbundet).
hop-forbundet ikke hop-forbundet
