1 крышка процессора 2 процессор
3 разъем 4 рычаг фиксатора
5 удерживающий рычаг
ВНИМАНИЕ: При замене процессора не прикасайтесь ни к каким контактам внутри гнезда и не допускайте,
чтобы на них падали какие-либо предметы.
6. Приподнимите процессор, выньте его из гнезда и положите в безопасное место.
Замена процессора
ВНИМАНИЕ: Избавьтесь от заряда статического электричества, прикоснувшись к неокрашенной металлической
поверхности на задней панели компьютера.
ВНИМАНИЕ: Во избежание повреждения процессора и компьютера правильно устанавливайте процессор в
разъем.
1. Распаковывая новый процессор, соблюдайте осторожность и не касайтесь нижней части процессора.
ВНИМАНИЕ: Контакты хрупкие. Во избежание повреждения контактов правильно совместите микропроцессор с
гнездом и не прикладывайте к нему особых усилий во время установки. Будьте осторожны, не касайтесь
контактов системной платы и не погните их.

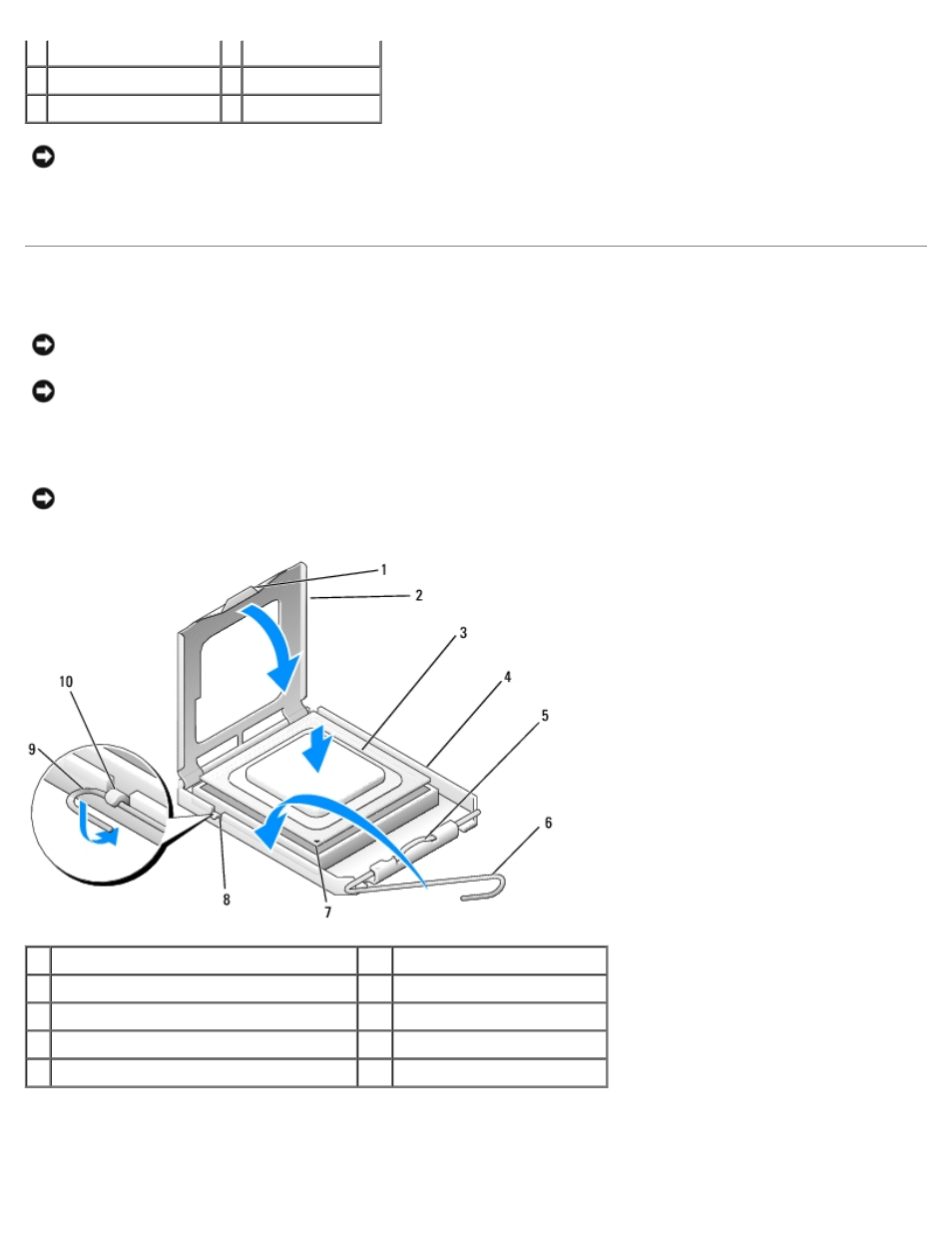

1 выступ 2 крышка процессора
3 процессор 4 разъем процессора
5 удерживающая скоба 6 рычаг фиксатора
7 указатель контакта 1 процессора 8 паз для выравнивания
9 удерживающий рычаг 10 паз для выравнивания
2. Полностью поверните рычаг фиксатора и убедитесь, что крышка процессора осталась поднятой.
3. Выровняйте два паза на процессоре с пазами в разъеме.
