Инструкция по эксплуатации Dell Vostro 420
Страница 39

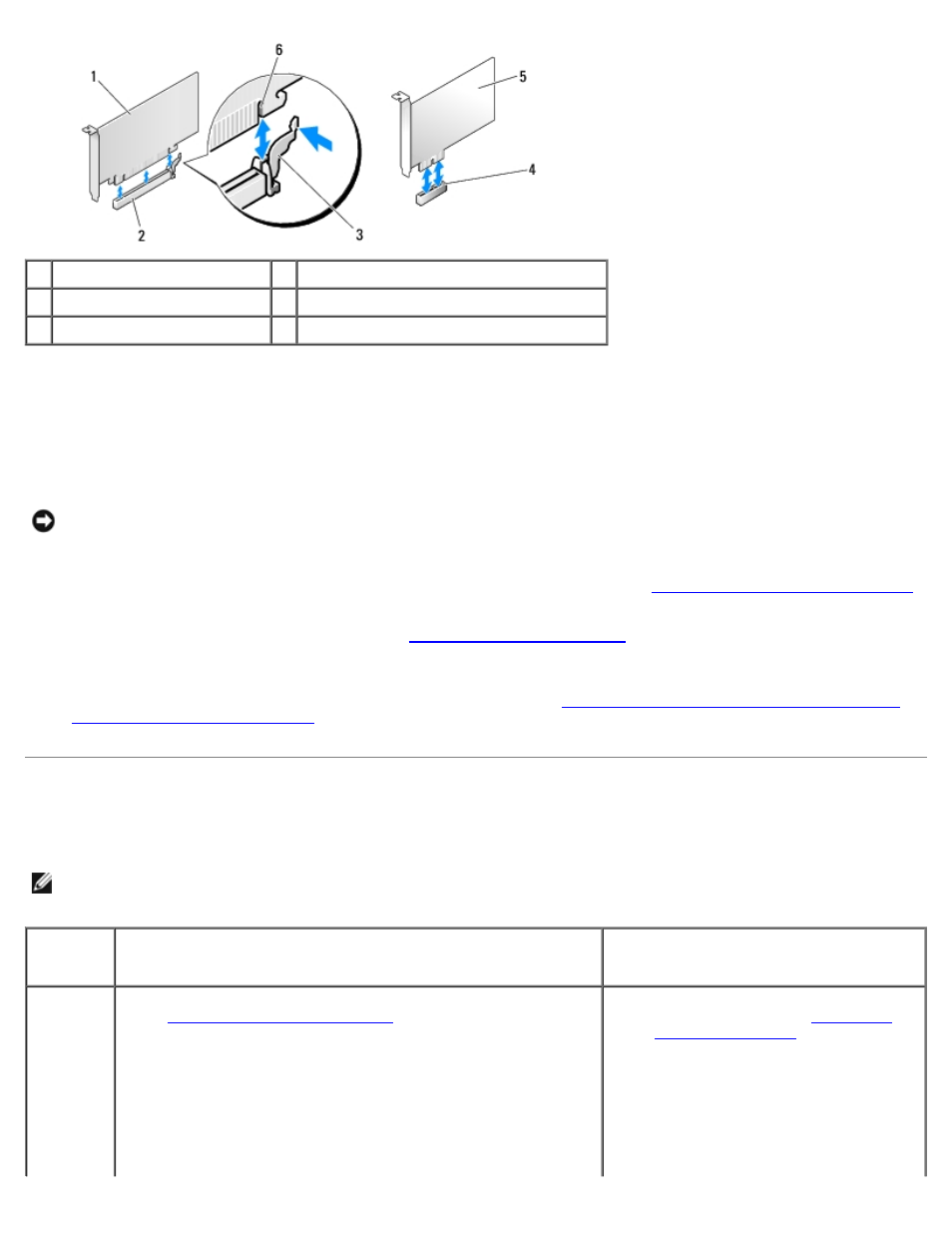

1 плата PCI Express x16
2 слот для платы PCI Express x16
3 защитный фиксатор
4 слот для платы PCI Express x1
5 плата PCI Express x1
6 защитное гнездо
7. Вставьте плату в разъем и с усилием нажмите на нее. Убедитесь, что плата вошла в слот до конца.
8. Чтобы зафиксировать плату в гнезде, установите и затяните винт.
9. Подсоедините кабели, которые должны быть подсоединены к плате.
Информацию о подключении кабелей к плате см. в документации по плате.
ВНИМАНИЕ:
Не прокладывайте кабели поверх или сзади плат, кроме компьютера Vostro 220s, в котором есть
зажим для кабелей на скобке поддержки корпуса. Если кабель проходит поверх платы вне зажимов, крышка
компьютера может не закрыться или возможно повреждение оборудования.
10. В компьютере Vostro 220s установите скобку поддержки корпуса (см. раздел
Снятие и установка опорной скобы
).
11. Выполните процедуру, описанную в разделе
После работы с компьютером
.
12. Установите все драйверы, необходимые для работы платы, в соответствии с документацией к ней.
13. Информацию о завершении процедуры извлечения см. в разделе
Настройка компьютера после извлечения или
установки платы PCI/PCI Express
.
Настройка компьютера после извлечения или установки
платы PCI/PCI Express
ПРИМЕЧАНИЕ:
Информацию об установке драйверов и программного обеспечения для платы см. в
документации, поставляемой вместе с платой.
Тип
платы
Установлено
Извлечено
Звуковая
плата
1. Войдите в программу настройки системы (см. раздел
Программа настройки системы
).
2. Перейдите к пункту Integrated Peripherals
(Встроенные периферийные устройства) и выберите
Onboard Audio Controller (Звуковой контроллер на
плате), а затем измените настройку на Disabled
(Отключено).
3. Подключите внешние звуковые устройства к разъемам на
звуковой плате.
1. Войдите в программу настройки
системы (см. раздел
Программа
настройки системы
).
2. Перейдите к пункту Integrated
Peripherals (Встроенные
периферийные устройства) и
выберите Onboard Audio
Controller (Звуковой контроллер
на плате), а затем измените
настройку на Enabled (Включено).
3. Подключите внешние звуковые
