Инструкция по эксплуатации Dell Vostro 420
Страница 27

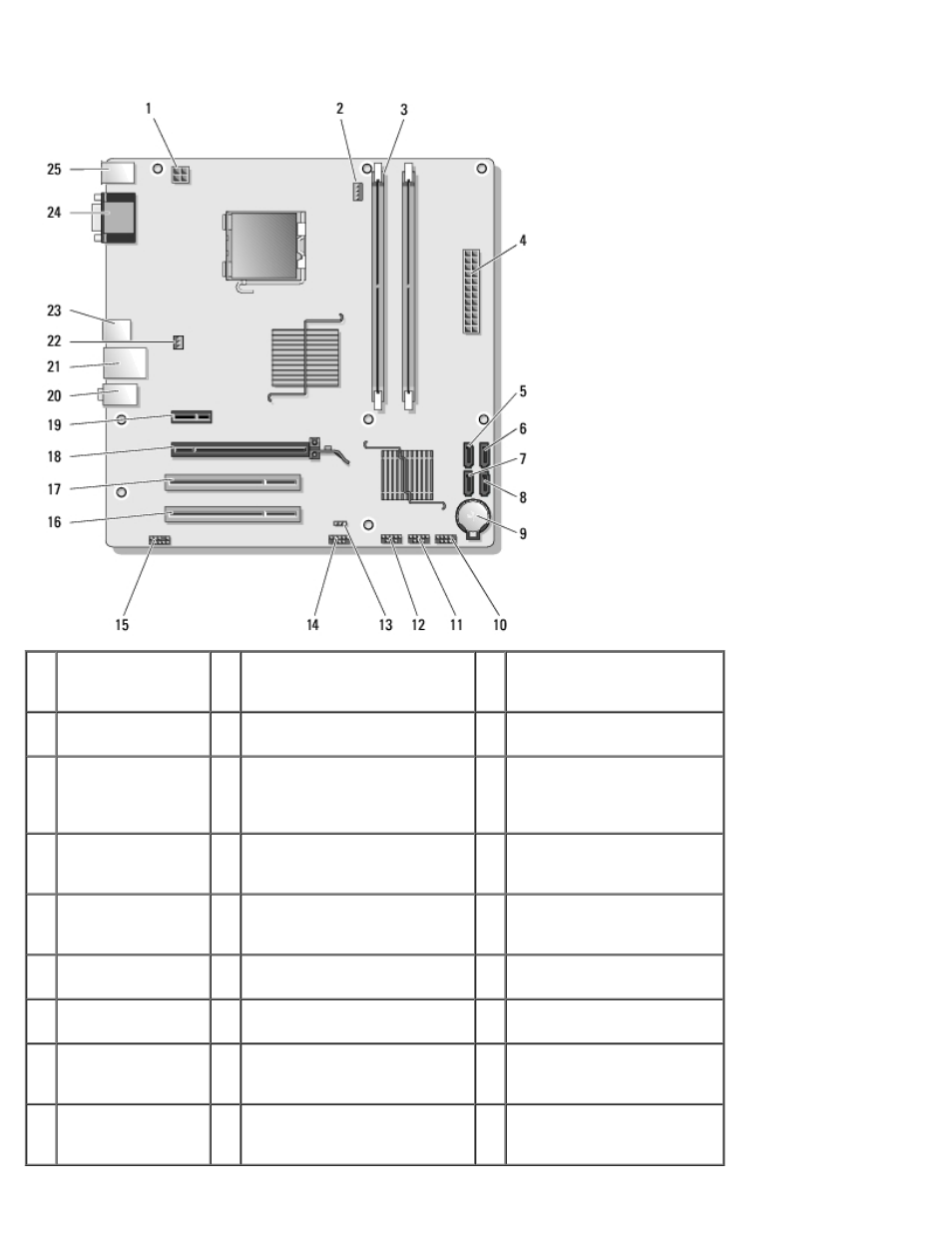

Vostro 220
1
разъем питания
(PWR2)
2
питание блока
радиатора/вентилятора
процессора
3
разъемы модуля памяти (2)
4
основной разъем
питания (PWR1)
5
разъем диска SATA (SATA2)
6
разъем диска SATA (SATA1)
7
разъем диска SATA
(SATA3)
8
разъем диска с
последовательным
интерфейсом serial ATA
(SATA0)
9
гнездо аккумулятора
10 разъем
ввода-вывода на
передней панели
11 разъем USB1 системной
платы (на передней панели
ввода-вывода)
12 разъем USB2 системной
платы (на передней панели
ввода-вывода)
13 перемычка CMOS
(CLEAR CMOS)
14 разъем системной платы
USB3
15 аудиоразъем (AUDIO1) (на
передней панели
ввода-вывода)
16 разъем PCI (PCI 1) 17 разъем PCI (PCI2)
18 разъем PCI Express x16
(PCIE_X16)
19 разъем PCI Express
x1 (PCIE_X1)
20 аудиоразъемы
21 один сетевой порт и два
порта USB
22 питание
вентилятора в
корпусе
23 порты USB (2)
24 видеоразъем (VGA)
25 разъемы PS/2 для
мыши и
клавиатуры
