Установка и снятие компонентов 173
Снятие панели ввода
/
вывода
ПРИМЕЧАНИЕ :
При съеме кабелей обратите внимание на то
,
как они
проложены
,
с тем
,
чтобы позднее правильно их проложить при
установке новой панели ввода / вывода .
1 Выполните инструкции раздела “Перед началом” на стр. 117.
2 Снимите крышку компьютера (см. “Снятие крышки корпуса
компьютера” на стр. 119).
3 Снимите лицевую панель (см. “Снятие лицевой панели” на стр. 143).
ВНИМАНИЕ : При вытаскивании панели ввода / вывода из компьютера
следует соблюдать чрезвычайную осторожность . Неосторожность
может привести к поломке кабельных соединений и направляющих
зажимов кабелей .
4 Отключите все кабели от системной платы.
5 Открутите винт, крепящий панель ввода/вывода.
6 Сдвиньте панель ввода/вывода налево и аккуратно вытяните.

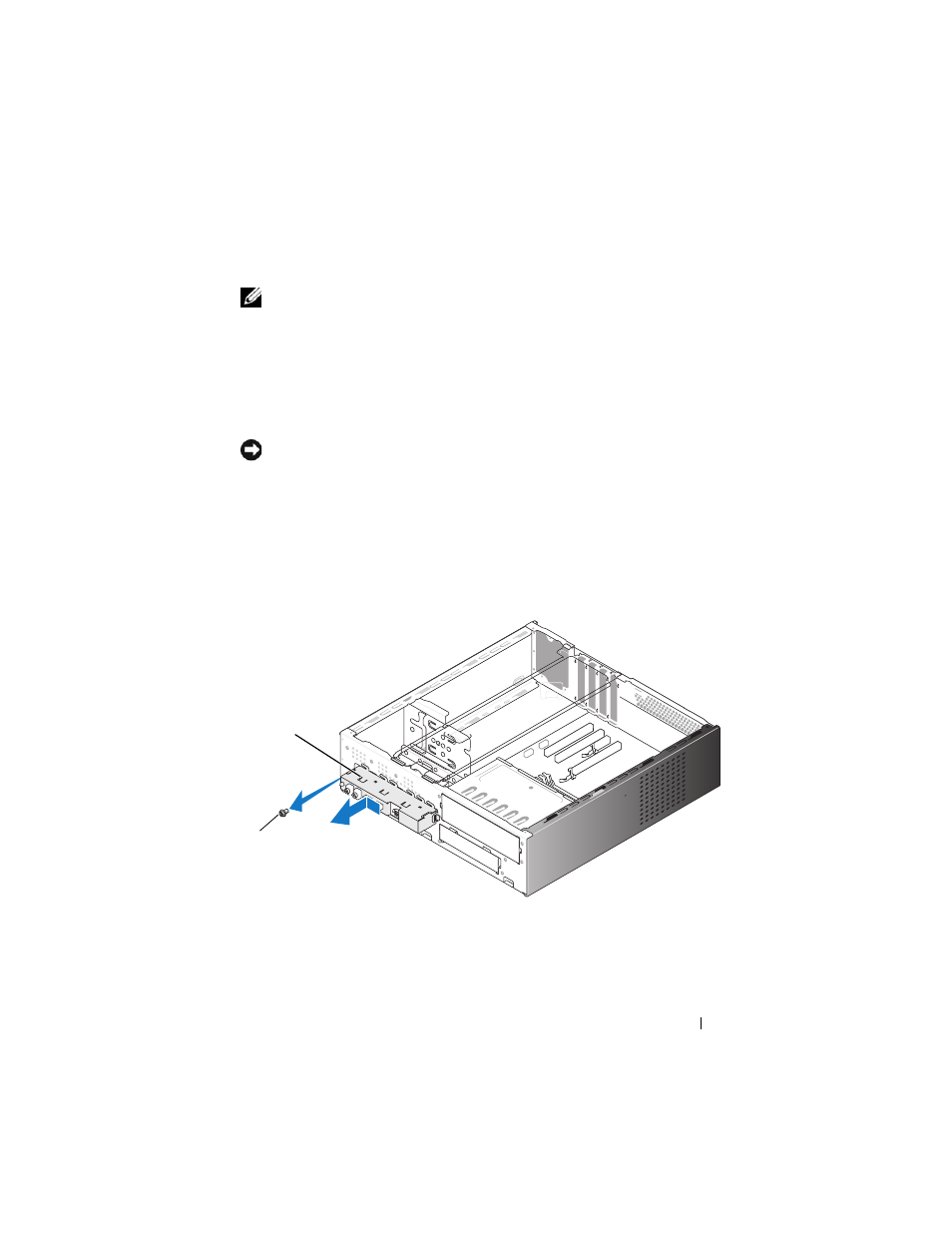

1 панель ввода / вывода 2 винт
2
1
