136
Установка
и
снятие
компонентов

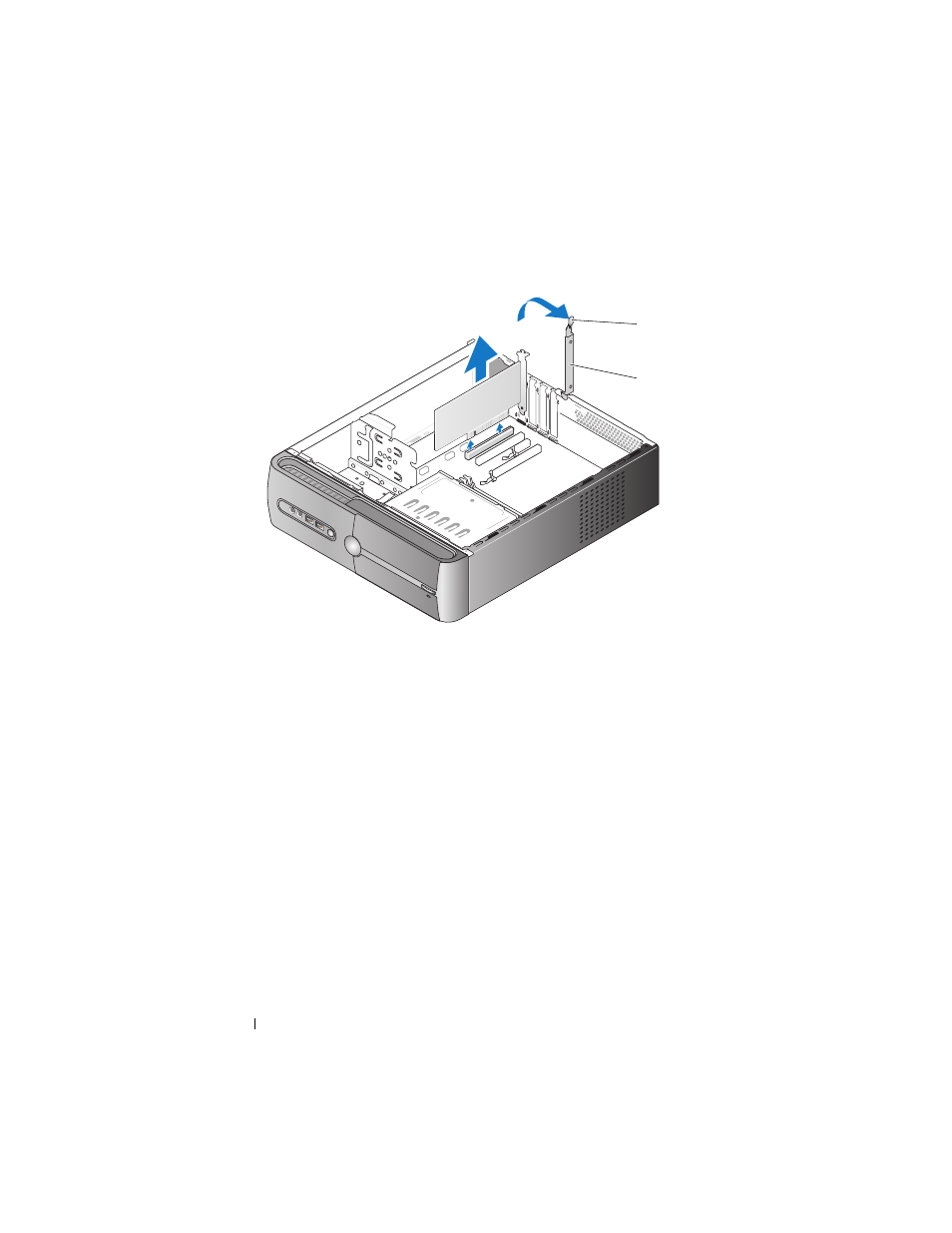

3 Освободите удерживающую скобу платы, подняв рычаг фиксатора
карты .
4 Снятие опорного кронштейна См. раздел “Снятие опорного
5 Если заменяется уже установленная в компьютере плата расширения,
снимите эту плату.
При необходимости отключите от платы все кабели.
• При извлечении платы PCI возьмите плату за верхние углы и
извлеките ее из разъема.
• При извлечении платы PCI Express оттяните зажим, возьмите плату
за верхние углы и извлеките ее из разъема.
1
рычаг
фиксатора
карты
2
удерживающая
скоба
платы
2
1
