146
Установка
и
снятие
компонентов
Рекомендуемые
разъемы
для
кабелей
накопителей
• Подключите дисководы компакт-дисков Serial ATA к разъемам с
маркировкой “SATA0” или “SATA1” на системной плате.
• Подключите дисковод компакт-дисков Serial ATA и дисковод DVD Serial
ATA к разъемам с маркировкой “SATA4” или “SATA5” на системной
плате.
Подключение
кабелей
дисководов

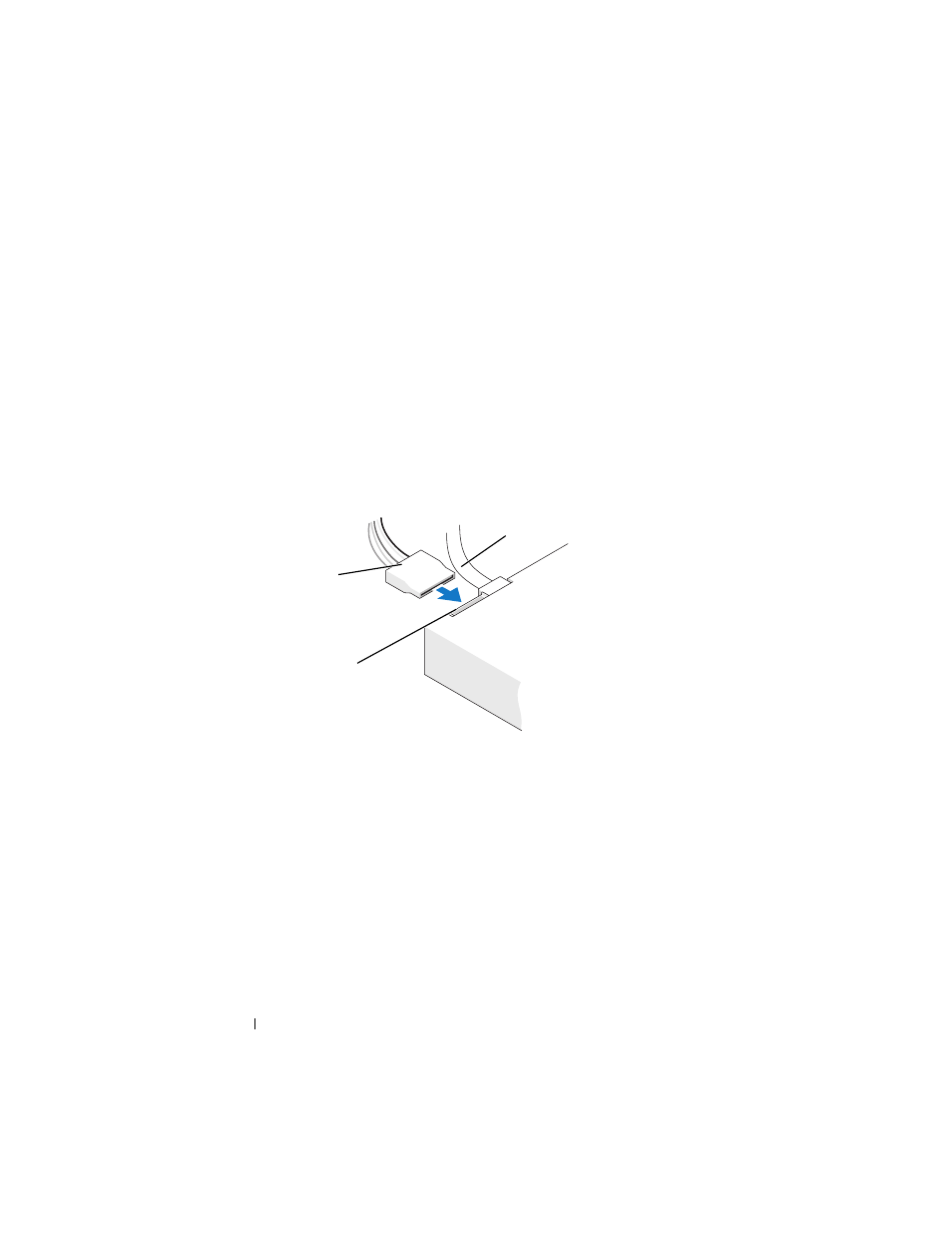

При установке дисковода подсоединяются два кабеля – кабель питания
постоянного тока и кабель передачи данных – к задней стороне диска и к
системной плате.
1
кабель
питания
2
входной
разъем
питания
3
кабель
передачи
данных
1
2
3
