138
Установка
и
снятие
компонентов
8 Утерите опорный кронштейн (см. раздел “Замена опорного
кронштейна” на стр. 187), затем нажмите на удерживающую скобу
платы, чтобы закрепить ее в разъеме.
9 Убедитесь, что:
• направляющий выступ был совмещен с направляющим вырезом;
• верхние части всех плат расширения и заглушек располагались на
одном уровне с направляющей пластиной;
• вырез в верхней части платы или заглушки попадал на винт
крепления к направляющей.
10 Присоедините к плате все необходимые кабели.
Информацию о подключении кабелей см. в документации на плату.

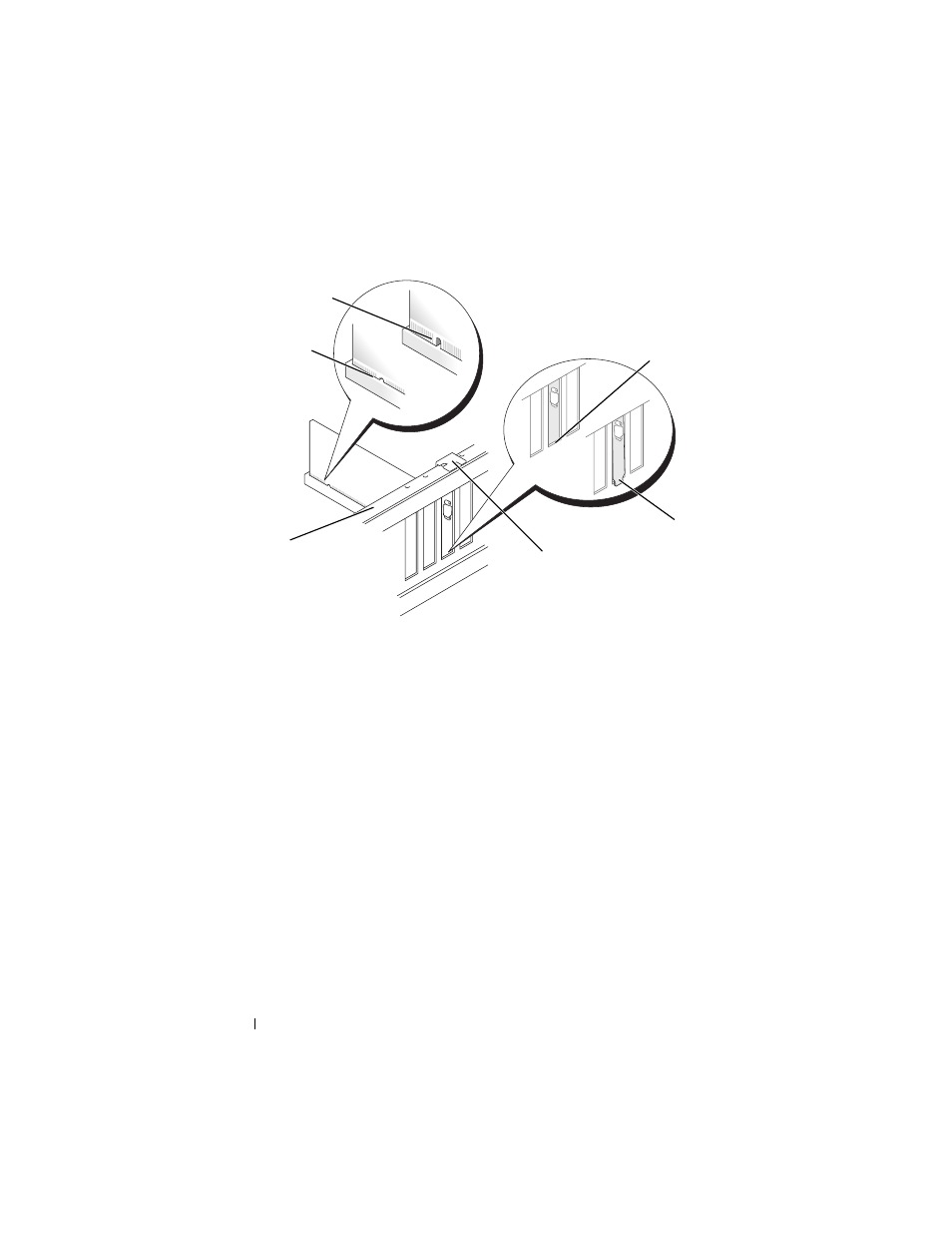

1
выравнивающая
пластина
2
плата
вставлена
полностью
3
плата
вставлена
не
полностью
4
выступ
в
прорези
5
выступ
не
вставлен
в прорезь
6
винт
крепления
к
направляющей
2
3
5
4
6
1
