DRB1566-A

Ru

12

50

5

Ручка VOL

Регулировка уровня звучания, поступающего на терминалы

[AUX IN].

6

Слот замка Кенсингтона

7

Терминал USB

Подключите к компьютеру.

!

Подключите данный аппарат и компьютер напрямую через

поставляемый USB кабель.

!

Концентратор USB не может использоваться.

8

Переключатель ON/OFF

Включение и отключение питания данного аппарата.

9

Терминал DC IN

Подключите к розетке через поставляемый адаптер перемен-

ного тока (с установленной вилкой питания).

!

Выполните подключения между всеми устройствами, затем

подключите адаптер переменного тока.

!

Используйте только поставляемый адаптер переменного

тока.

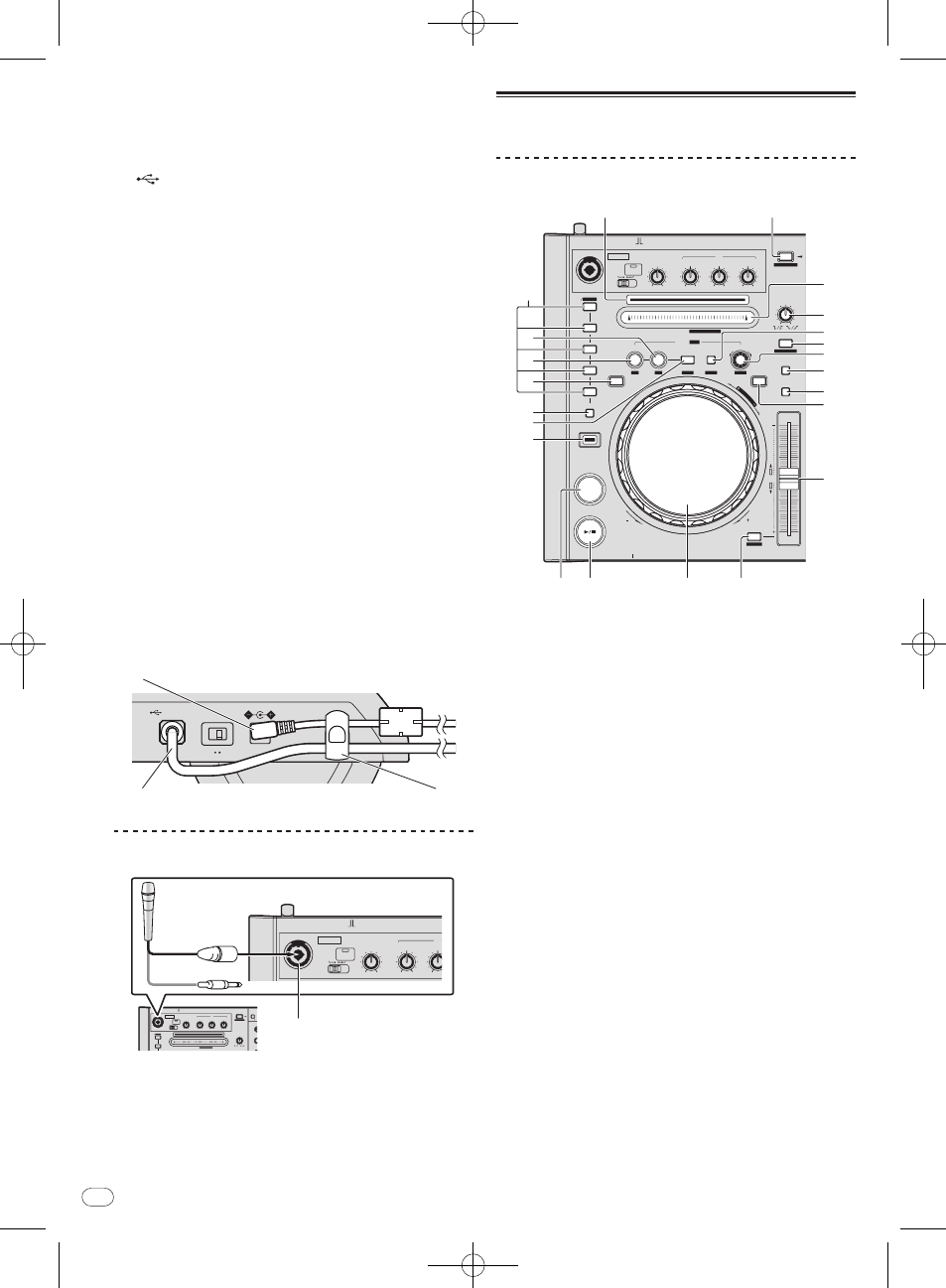

a

Крюк проводки

Во время использования данного аппарата зацепите на данный

крюк силовой кабель адаптера переменного тока и USB кабель.

!

Звучание будет искажено при отсоединении адаптера пере-

менного тока или USB кабеля во время воспроизведения.

 Крюк проводки

Зацепите силовой кабель адаптера переменного

тока на крюк проводки сверху, а USB кабель снизу.

Закрепите силовой кабель адаптера переменного тока и USB

кабель на месте, зацепив их за крюк проводки. Это предотвратит

случайное вытягивание силового кабеля и USB кабеля и отсоеди-

нение штекеров от терминалов.

!

Звучание будет искажено при отсоединении адаптера пере-

менного тока или USB кабеля во время воспроизведения.

Силовой кабель адаптера переменного тока

ON

USB

OFF

DC IN

5 V

USB кабель

Крюк проводки

Верхняя левая часть панели управления

DELETE

ALPHABET SEARCH

INST.DOUBLES

HOT CUE

NEEDLE SEARCH /

2

1

A

VINYL

SPEED ADJUST

LOAD

JOG MODE

ON

LEVEL

MAX

MIN

OFF

ON TALK

OVER

OFF

MIC 1

LOW

MAX

MIN

MID

EQ

MAX

MIN

HI

MAX

MIN

CRATES

FX CH S

EFFECT

PARAM

A

B

MIC 1

ON

LEVEL

MAX

MIN

OFF

ON TALK

OVER

OFF

MIC 1

LOW

MAX

MIN

MID

EQ

MIN

MIC 1

1

Микрофон

или

1

Терминал MIC1

Подключите к микрофону.

=

Использование микрофона (стр.30)

!

Можно использовать коннектор XLR или штекер наушников

(Ø 6,3 мм).

Названия деталей и функции

Раздел деки

5

SYNC

SET

TAP

CLEAR

LOCK

SYNC OFF

SLIDE

DELETE

ALPHABET SEARCH

INST.DOUBLES

REC MODE

HOT CUE

LOOP/

GRID

NEEDLE SEARCH /

IN

4

3

2

1

REV

A

SLIP

VINYL

MASTER

TEMPO

TEMPO

RANGE

VINYL

SPEED ADJUST

LOAD

JOG MODE

SHIFT

OUT

TEMPO

0

ON

LEVEL

MAX

MIN

OFF

ON TALK

OVER

OFF

MIC 1

RELOOP / EXIT SELECT

AUTO

FWD

REV

PHONES

PLAY/PAUSE

CUE

GR

ID A

DJU

ST

LOW

MAX

MIN

MID

EQ

MAX

MIN

HI

MAX

2X

1/ 2X

MIN

MIC 1

1

2

3

4

6

8
9

b

a

7

5

c

d

e

f

g

h

i

j

k

l

m

ILLUMINATION

1

Индикатор адреса воспроизведения

Место внутри дорожки отображается в 10 шагов, где начало

дорожки отображается на левой кромке и конец дорожки на

правой кромке. Индикатор высвечивается синхронно с дис-

плеем прошедшего времени воспроизведения или оставшегося

времени в программном обеспечении “ITCH”.

2

Кнопка LOAD (INST. DOUBLES)

Выбранные дорожки загружаются в соответствующие деки.

=

Загрузка дорожек в деки (стр.24)

Нажав кнопку [LOAD (INST. DOUBLES)], удерживая нажатой

кнопку [SHIFT], можно удвоить воспроизводящуюся дорожку.

=

Мгновенное удвоение (стр.24)

3

Контактная площадка

NEEDLE SEARCH (ALPHABET SEARCH)

!

Звучание воспроизводится с места, где было прикоснове-

ние к контактной площадке.

!

Можно использовать функцию поиска по алфавиту.

=

Поиск с помощью контактной площадки

[NEEDLE SEARCH (ALPHABET SEARCH)] (“Поиск по алфа-

виту”) (стр.22)

4

Ручка VINYL SPEED ADJUST

Для режимов воспроизведения и остановки дорожки данная

ручка регулирует скорость замедления воспроизведения до

полной остановки, а также скорость возврата на обычную ско-

рость воспроизведения с режима остановки.

5

Кнопка LOOP SELECT (GRID LOCK)

Петля, которую хотите воспроизвести, может быть выбрана из

петель, заранее зарегистрированных в банке петель.

Номер банка петель переключается при каждом нажатии

кнопки.

=

Использование банка петель (стр.26)

Нажав кнопку [LOOP SELECT (GRID LOCK)], удерживая нажатой

кнопку [SHIFT], можно блокировать всю сетку ударов для пре-

дотвращения редактирования.
