DRB1566-A

Es

11

Español

11

Conexiones y nombres de partes

! Espere hasta que todas las conexiones entre los aparatos estén

terminadas antes de conectar el adaptador de CA.

Asegúrese de desconectar la alimentación y desenchufar el adapta-
dor de CA de la toma de corriente antes de hacer o cambiar conexio-
nes entre aparatos.

Consulte el manual de instrucciones del componente que va a ser
conectado.

! Use sólo el adaptador de CA incluido con esta unidad.
! La alimentación de esta unidad se suministra mediante el adaptador

de CA o la alimentación de bus USB.

Esta unidad se puede usar conectándola a un ordenador con un
cable USB, aunque no se conecte el adaptador de CA.

! Conecte directamente esta unidad y el ordenador con el cable USB

incluido.

! No se puede usar un concentrador USB.

Notas sobre el funcionamiento de esta unidad con
alimentación de bus USB

! Cuando use esta unidad con alimentación de bus USB, suministre

alimentación al ordenador conectado desde una fuente de alimenta-
ción de CA. No use el ordenador con su batería.

! En casos como los de abajo, la alimentación puede que no sea sufi-

ciente y esta unidad no funcione con la alimentación de bus USB.

— Cuando la capacidad de suministro de alimentación USB del

ordenador no es suficiente.

— Cuando otros aparatos USB estén conectados al ordenador.

Si esta unidad no funciona con alimentación de bus USB, conecte el
adaptador de CA incluido.

! Las limitaciones siguientes se aplican al funcionamiento con alimen-

tación de bus USB:

— El indicador del dial del jog no se encenderá.

— El canal [MASTER OUT 1] (salida XLR) no sale.

— Los terminales [MIC1], [MIC2] y [AUX IN] no se pueden usar.

— Los indicadores están menos iluminados que cuando se usa el

adaptador de CA.

Para usar la unidad sin estas limitaciones, conecte el adaptador de
CA incluido.

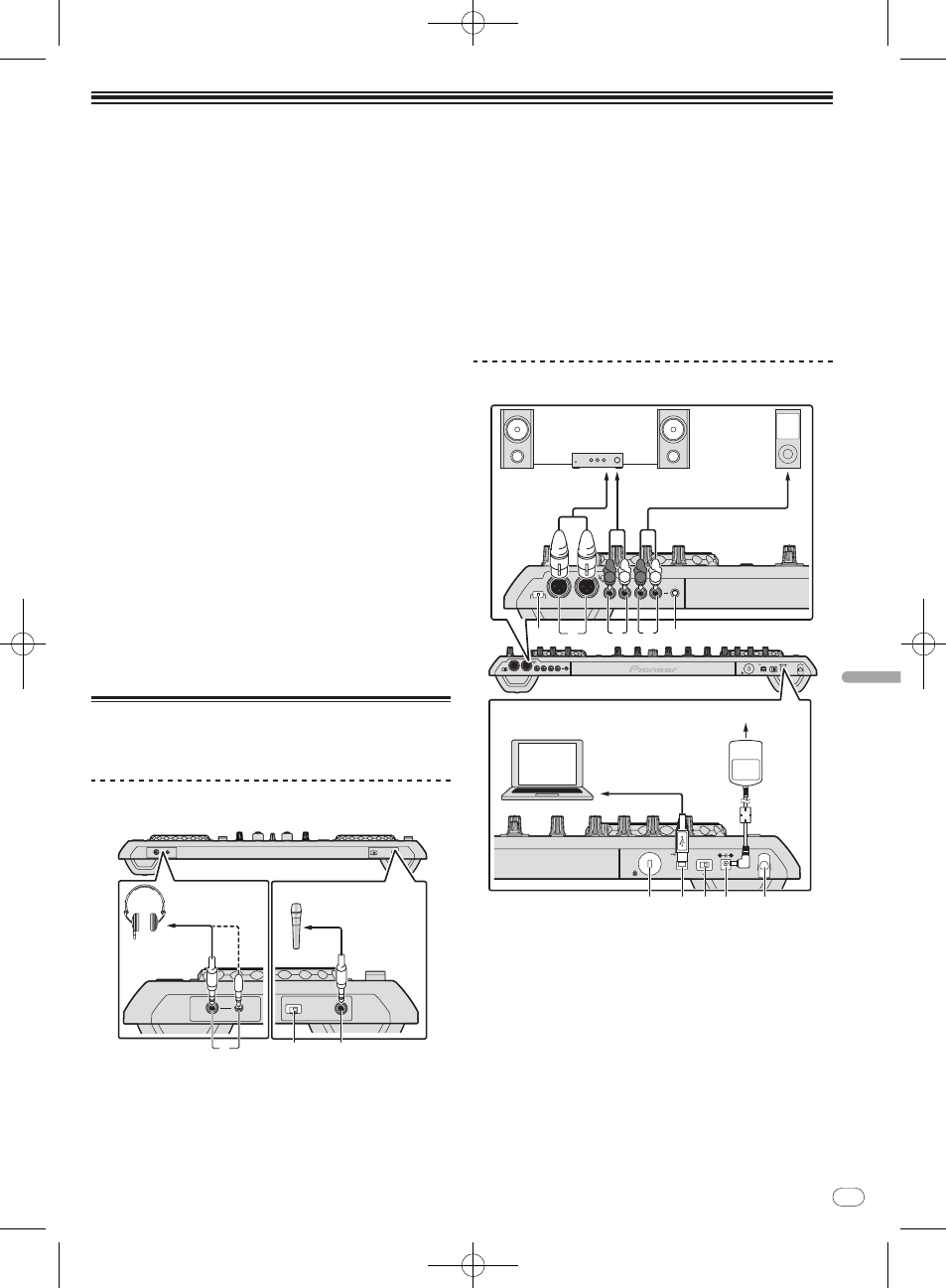

Conexión de los terminales de

entrada/ salida

Panel frontal

PHONES

MIC 2

MIC/AUX THRU

ON

OFF

PHONES

MIC 2

MIC/AUX THRU

ON

OFF

1

2

3

1

Conectores PHONES

Conecte aquí los auriculares.
Se pueden usar clavijas de auriculares estéreo (Ø 6,3 mm) y minicla-
vijas de auriculares estéreo (Ø 3,5 mm).
Para conocer detalles, vea Monitoreo de sonido con auriculares en la
página 29.

! Hay dos conectores de entrada, uno del tipo para auriculares

estéreo y uno del tipo de miniconector para auriculares, pero no
los use simultáneamente. Si los usa simultáneamente, cuando
se desconecta y/ o conecta uno, el volumen del otro puede que
suba o baja repentinamente.

2

Conmutador selector MIC/AUX THRU

Ponga esto en [ON] si quiere dar salida directamente a los canales
[MIC2] y [AUX].

= Salida directa del sonido del micrófono y de AUX (pág.31)

3

Terminal MIC2

Conecte a un micrófono.

= Uso de un micrófono (pág.30)

Panel trasero

VOL

AUX IN

MASTER OUT 2

MASTER OUT 1

MASTER ATT.

MAX

L

R

L

L

1GND 2 HOT

3 COLD

R

R

-12 dB -6 dB 0 dB

MIN

ON

USB

OFF

DC IN

5 V

VOL

AUX IN

MASTER OUT 2

MASTER OUT 1

MASTER ATT.

MAX

L

R

L

L

1GND 2 HOT

3 COLD

R

R

-12 dB -6 dB 0 dB

MIN

R L R L

5

1

2

3

4

ON

USB

OFF

DC IN

5 V

8 9

a

6

7

A los terminales

de entrada de audio

A los terminales

de salida de audio

Aparato

de audio

portátil

Componentes,

amplificadores,

altavoces con amplificador,

etc.

Ordenador

Adaptador de CA

(incluido)

A la toma de corriente

1

MASTER ATT.

Establece el nivel de atenuación del sonido que sale del terminal
[MASTER1].

2

Terminal MASTER OUT 1

Conecte aquí altavoces con amplificador, etc.

3

Terminal MASTER OUT 2

Conecte a un amplificador de potencia, etc.

4

Terminal AUX IN

Conecte al terminal de salida de un aparato externo (muestreador,
aparato de audio portátil, etc.)

5

Control VOL

Ajusta la entrada de nivel de audio a los terminales [AUX IN].

6

Ranura de seguridad Kensington
