СЕРВИСНЫЕ РАБОТЫ И УХОД ЗА АВТОМОБИЛЕМ 6–35
_
_
_
_
_
_

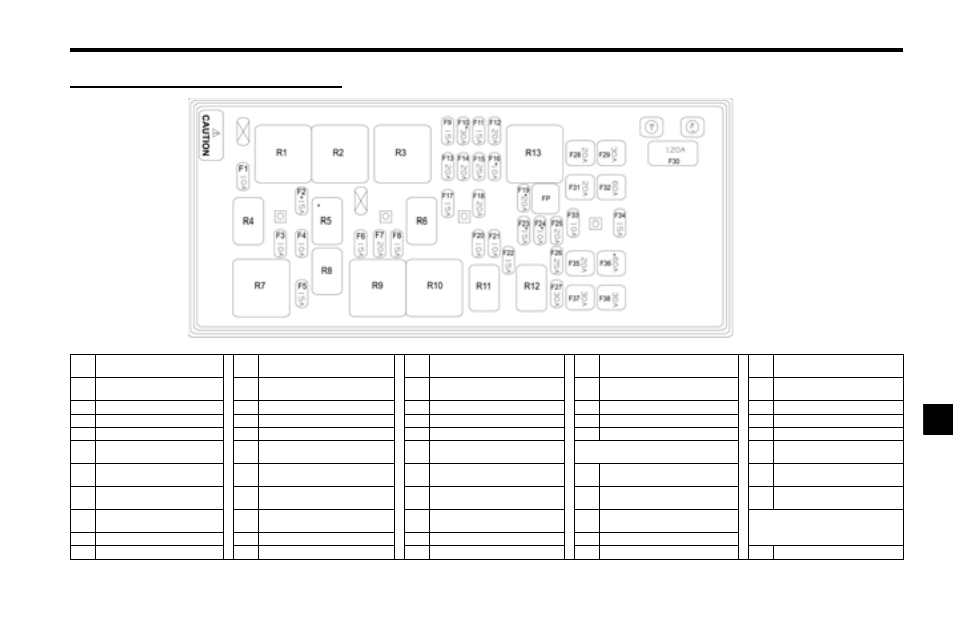

Блок предохранителей в моторном отсеке
F1
Реле компрессора кондиционера
F12 электрический стеклоподъемник со
стороны водителя
F23 АБС*
F34 Резервный
R6
реле звукового сигнала
F2
реле передних противотуманных
фар*
F13 катушка зажигания
F24 Сигнализатор неисправности АБС*
F35 охлаждающий вентилятор – низкая
скорость
2)
R7
реле низкой скорости вентилятора
охлаждения
F3
правая лампа ближнего света
F14 топливо
F25 резервный
F36 АБС*
R8
реле ближнего света
F4
левая лампа ближнего света
F15 плавкий предохранитель приборной панели
F26 резервный
F37 стартер/зажигание 2 питание
R9
главное реле - двигатель
F5
питание
F16 электрическое зеркало*
F27 резервный
F38 зажигание 1
R10 реле стартера
F6
двигатель 1
F17 реле звукового сигнала
F28 электрический стеклоподъемник со
стороны пассажира/водителя
R11 реле габаритного освещения
F7
двигатель 3
F18 стоп-сигналы
F29 Отопление, вентиляция, вентилятор
воздушного кондиционирования
R1
реле управления охлаждающим
вентилятором
R12 реле дальнего света
F8
двигатель 2
F19 люк*
F30 генератор
R2
охлаждающий вентилятор - высокая
скорость
R13 электрический стеклоподъемник
F9
ECM
F20 габаритный свет - лев.
F31 охлаждающий вентилятор – высокая
скорость
1)
R3
реле топливного насоса
F10 сиденье с электроприводом*
F21 габаритный свет – лев.
F32 питание BCM (блок управления кузовом)
R4
/С компрессор
F11 модуль управления освещением
F22 дальний свет
F33 резервный
R5
реле передних противотуманных фар*
FP
ПИНЦЕТ ДЛЯ ПРЕДОХРАНИТЕЛЕЙ
1) Дизель: 40 А, Бензин: 30 A
2) Дизель: 40 А, Бензин: 20 A
