Система управления батареями — установка
Подключение нескольких блоков
Подключите до семи блоков расширения управления батареями к одному главному блоку
управления батареями для отслеживания этих блоков через одно подключение к сети, если
все блоки подключены к одному ИБП. Блоки следует подключить последовательно, а также
необходимо установить DIP-переключатели для определения адресов этих блоков.
1. Подключите кабель последовательного интерфейса (0466-25) к любому из портов с пометкой
Expansion Bus (Шина расширения) на задней панели блока.
2. Другой конец кабеля последовательного интерфейса подключите к порту Expansion Bus
(Шина расширения) на задней панели второго блока системы управления батареями.
– Если кабель последовательного интерфейса подключен к нижнему порту Expansion Bus
(Шина расширения) блока, подключите другой конец этого кабеля к верхнему порту
Expansion Bus (Шина расширения) следующего блока (как показано на приведенной
ниже схеме).
– Если кабель последовательного интерфейса подключен к верхнему порту Expansion
Bus (Шина расширения) блока, подключите другой конец этого кабеля к нижнему порту
Expansion Bus (Шина расширения) следующего блока.
3. Продолжайте подключать блоки с помощью портов шины расширения, пока не будут
подключены все блоки.
4. Задайте адрес для каждого блока. Для правильной работы такой конфигурации первый
(главный) блок должен иметь адрес № 1 (все DIP-переключатели в положении OFF),
а все дополнительные блоки (блоки расширения) должны иметь последовательную
и непрерывную нумерацию. Назначьте каждому из блоков номер и запишите его в метке
Unit # (Блок №) на задней панели каждого из блоков. См. раздел «Конфигурация DIP-
5. Для первого и последнего блоков такой сети установите DIP-переключатель № 8 в положение
ON для включения оконечной нагрузки.

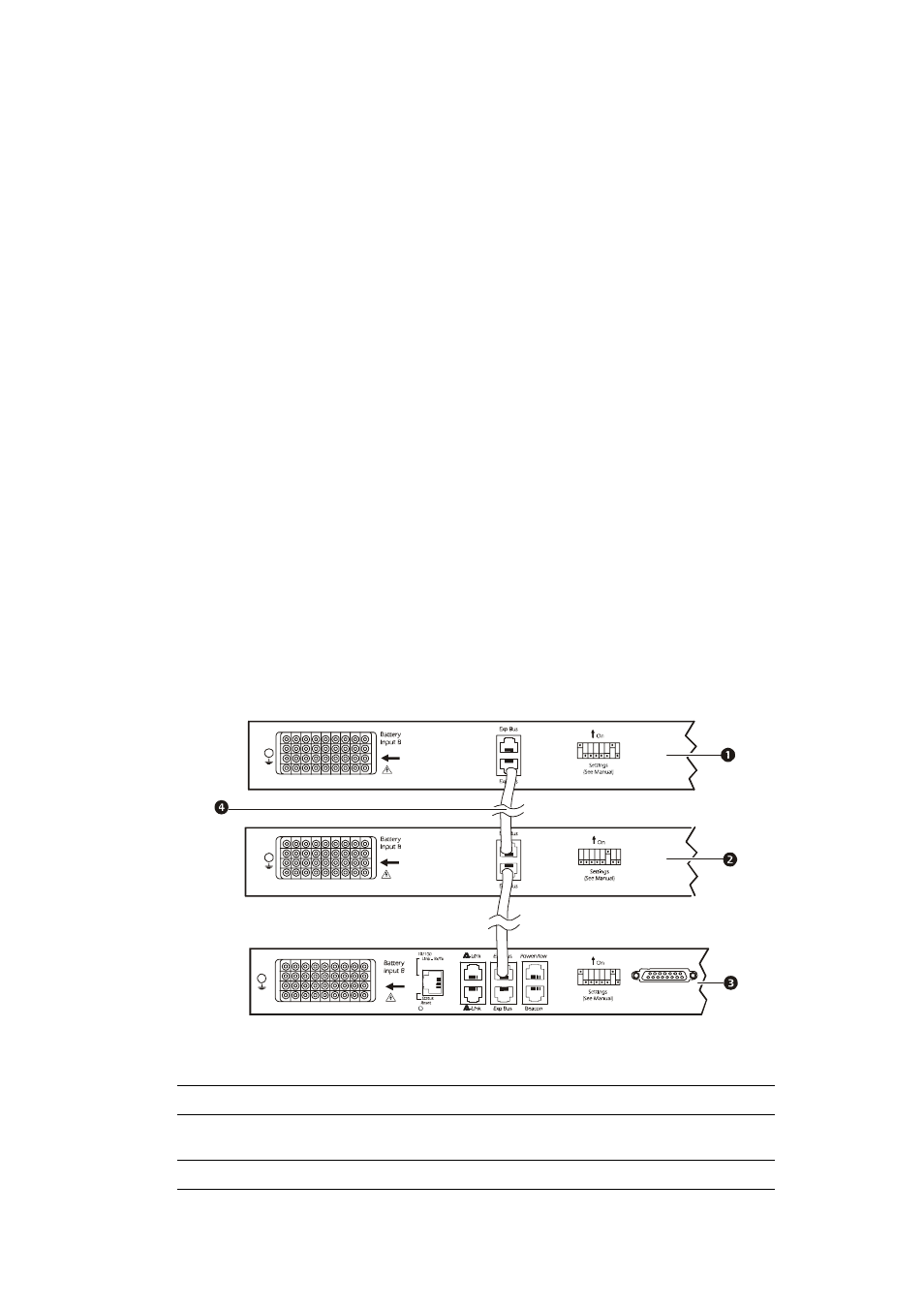

В следующей конфигурации каскадного типа используются три последовательно подключенных
блока. Используемая Вами конфигурация может отличаться от приведенной на рисунке.
1
Блок расширения: в данном примере это блок № 3 (AP9921XS). Второй порт
Expansion Bus (Шина расширения) не используется.
2
Блок расширения: в данном примере это блок № 2 (AP9921XS).
3
Главный блок: в данном примере это блок № 1 (AP9921X). Второй порт Expansion
Bus (Шина расширения) не используется.
4
Кабель последовательного интерфейса для подключения блоков.
