Система управления батареями — установка 8

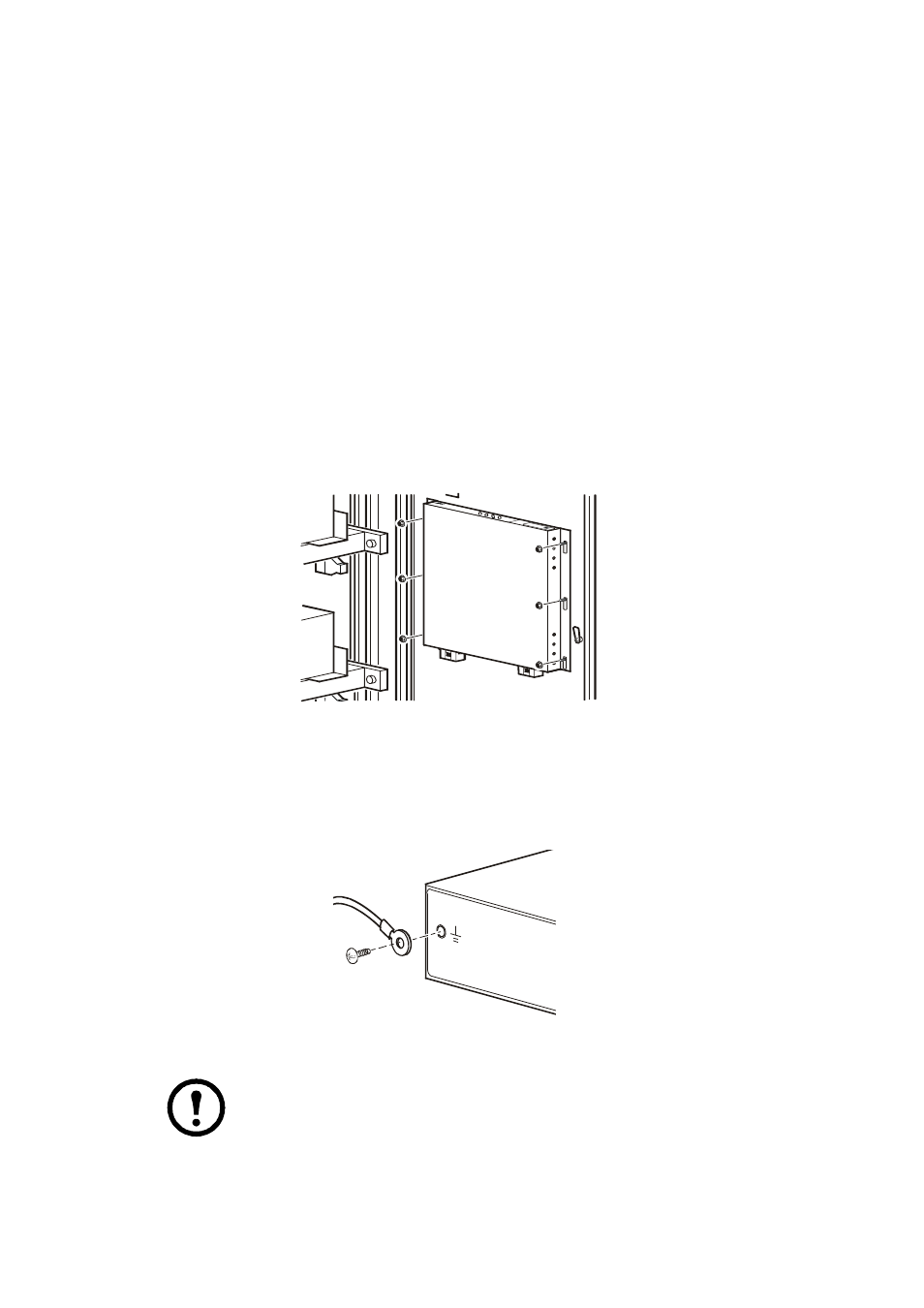

2. Порядок установки блока на стене батарейного шкафа:
Порядок установки при наличии доступных монтажных шпилек в шкафу:
a. Выровняйте болты на двери с прорезями на свободных фланцах монтажных
кронштейнов на блоке.
б. Поместите блок на шпильки в дверце батарейного шкафа, чтобы болты выровнялись
с верхней частью каждой из прорезей фланца. Прикрепите фланцы к болтам с помощью
шестигранных гаек.
Порядок установки при отсутствии доступных монтажных шпилек в шкафу:
a. Выровняйте свободные фланцы монтажных кронштейнов на блоке и пометьте
положения верхней части каждой из прорезей на фланцах. Именно сюда необходимо
вставить болты или шпильки.
б. Просверлите в помеченных местах отверстия и вставьте соответствующие монтажные
болты или шпильки.
в. Разместите блок так, чтобы болты выровнялись с верхней частью каждой из прорезей
фланца. Прикрепите фланцы к болтам с помощью шестигранных гаек.
Подключение провода заземления
Порядок подключения провода заземления к блоку:
1. Подсоедините небольшой кольцевой зажим к блоку, вставив прилагаемый винт в кольцо
и завернув его в отверстие на задней части блока.
2. Другой конец провода заземления подсоедините к элементу полного заземления.
Примечание. Требования к установке и к заземлению см. в государственных
и региональных электротехнических правилах и нормах.
