Система управления батареями — установка

12

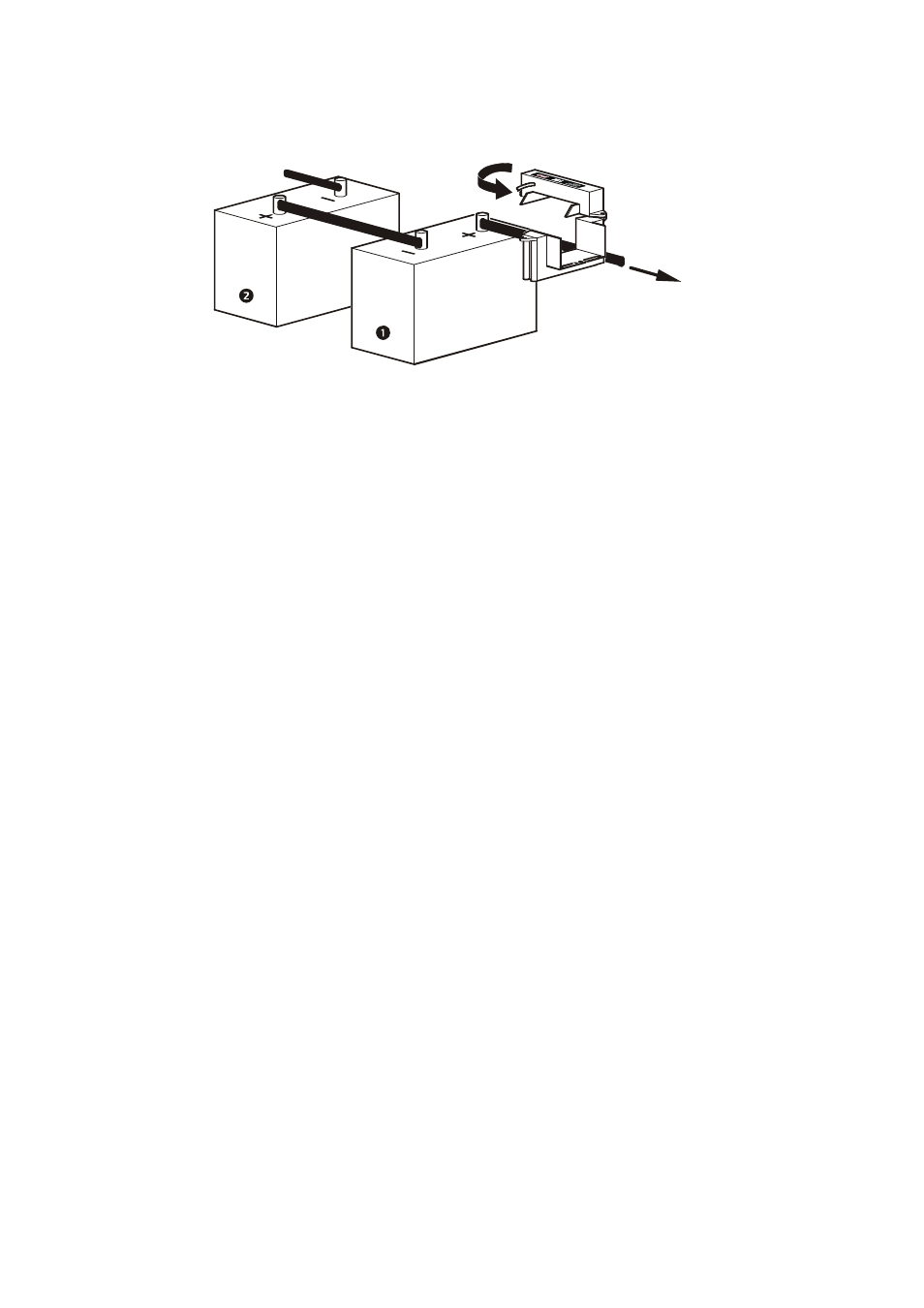

3. Поместите части датчика вокруг главного выводного провода любой батареи. Зафиксируйте

датчик с помощью винта и гайки, извлеченных в действии 1. Затяните другой винт.

4. Подключите кабель каждого из датчиков к порту датчика на задней панели блока

управления батареями (AP9921X) с адресом № 1. Каждый ряд батарей, подключенных
к системе управления батареями, должен иметь датчик тока:

– Если к главному блоку системы управления батареями

подключается только один ряд

батарей, требуется всего один датчик тока. Подключите разъем датчика к порту с пометкой
Probe A (Датчик A) на задней панели главного блока (адрес DIP-переключателя № 1).

– При подключении второго ряда батарей в системе требуются два датчика тока. Подключите

разъем второго датчика к порту с пометкой Probe B (Датчик B) на задней панели
главного блока (адрес DIP-переключателя № 1).

К нагрузке
