Система управления батареями — установка 6

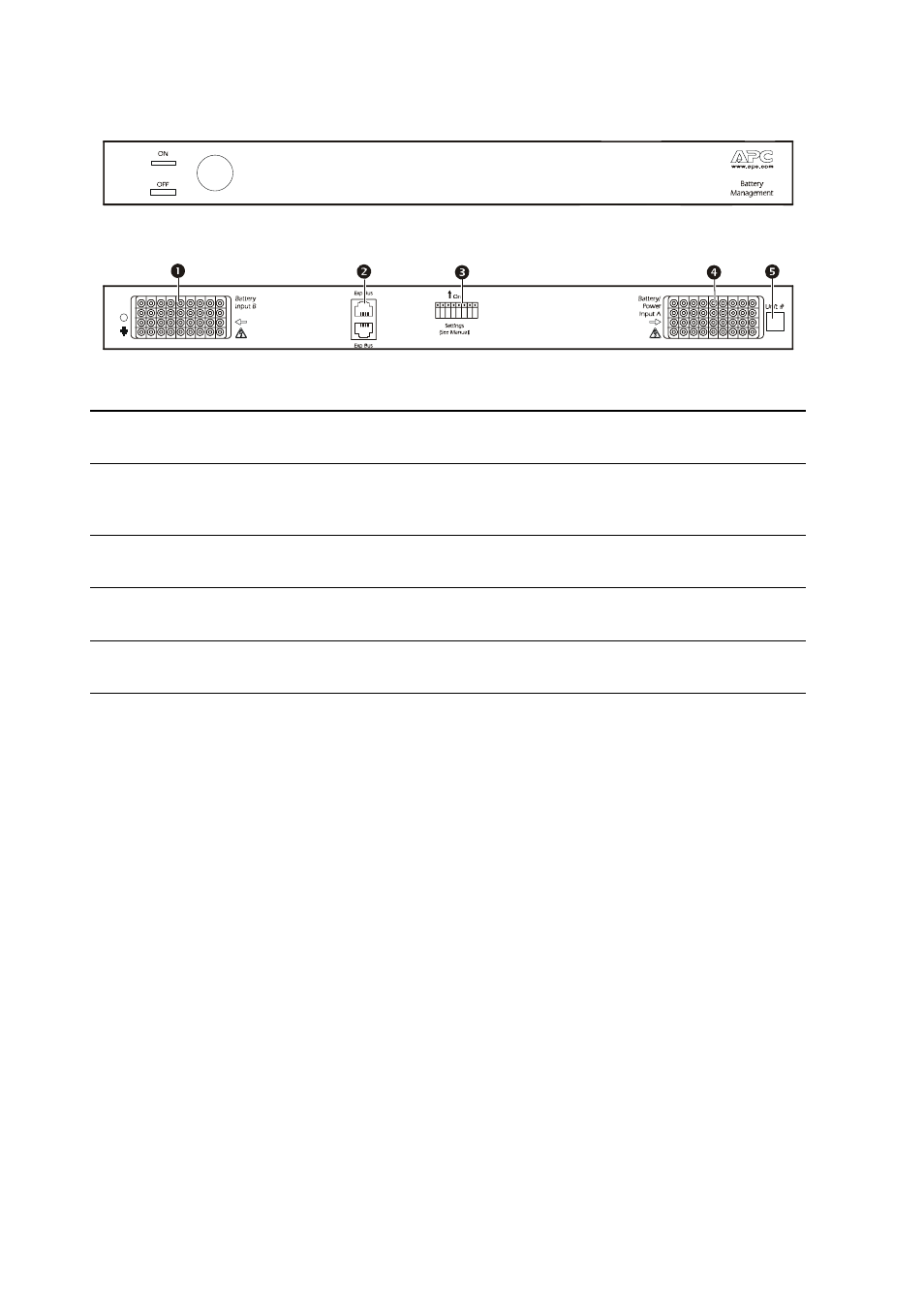

Передняя панель — блок расширения (AP9921XS)
Задняя панель — блок расширения (AP9921XS)
Компонент Описание
1 Порт «Battery Input B»
(Вход батареи B)
Используется для подключения системы управления батареями
к кабельной системе батарей.
2 Порты шины расширения
Используются для каскадного подключения от одного до семи
блоков AP9921XS к одному блоку AP9921X. См. раздел
«Подключение нескольких блоков» на стр. 13.
3 Порт «Settings» (Настройки)
(для DIP-переключателей)
Используется для настройки адреса и согласующих резисторов блока.
4 Порт «Battery/Power Input A»
(Вход батареи/питания B)
Используется для подключения системы управления батареями
к кабельной системе батарей.
5 Метка «Unit #» (Блок №)
Используйте эту метку, чтобы указать номер блока для упрощения
его идентификации и настройки DIP-переключателей.
