4
RQTV0130
LANG - 5
LANG - 4
F
R
A
N
AIS
D
ANSK
УКР
АЇНСЬКА
Початок роботи
К Крроокк 1 1

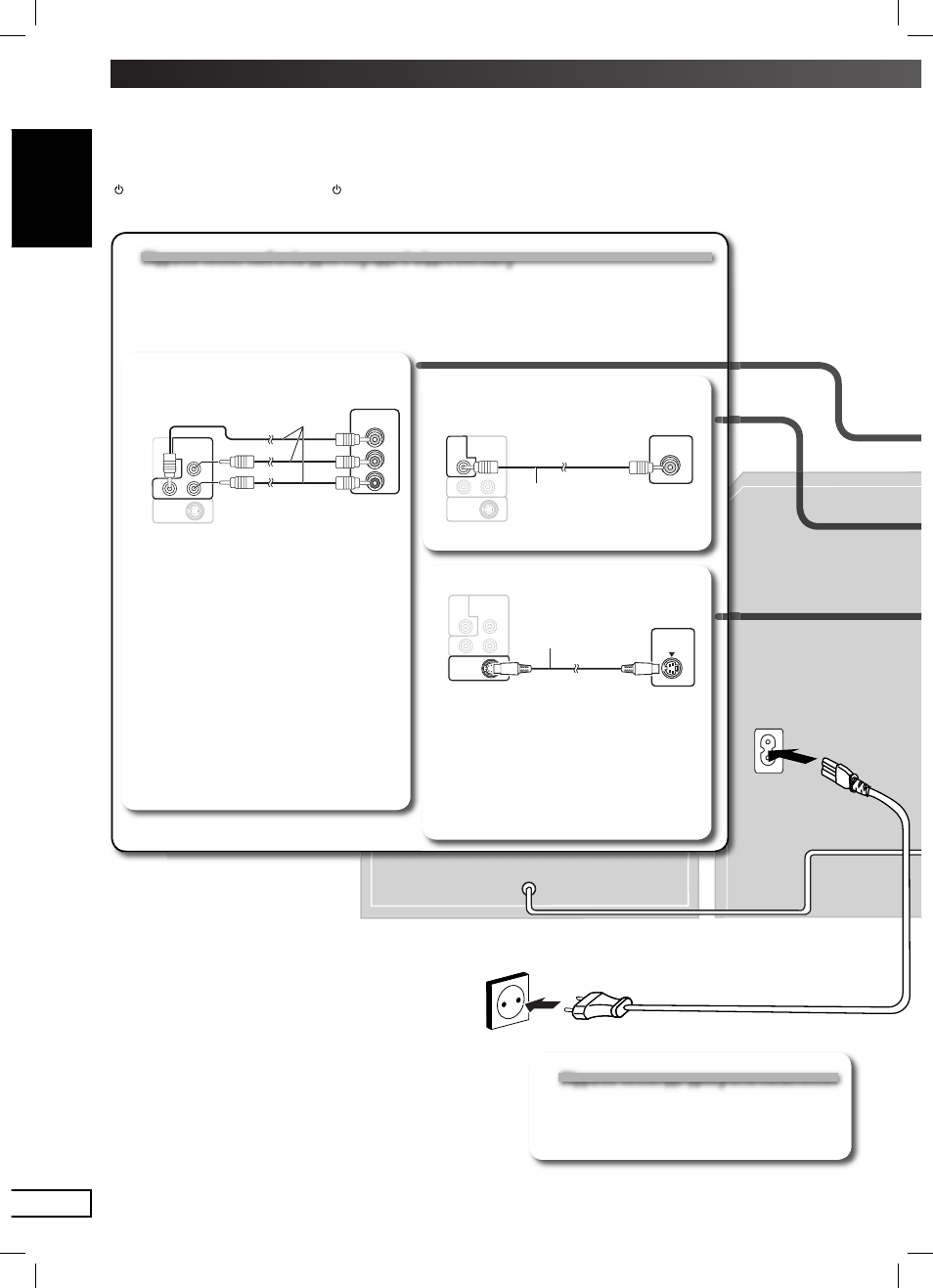

- Здійснення підключень - Здійснення підключень
Приєднуйте кабель живлення змінного струму лише після того, як були підключені всі інші пристрої.
Збереження електроенергії
Цей пристрій споживає електричну енергію (приблизно 0.9 ват), навіть якщо він вимкнений за допомогою кнопки
[ ] (на панелі пристрою: кнопка: [ /I]). Для економії електроенергії, коли пристрій не використовується протягом
тривалого часу, від’єднайте його від мережі живлення змінного струму. Після повторного підключення пристрою до
мережі живлення доведеться відновити деякі налаштування пам’яті.
1
Підключення кабелів для передачі відеосигналу Підключення кабелів для передачі відеосигналу
• Не підключайте пристрій через відеомагнітофон
Завдяки системі захисту від копіювання зображення може не відтворюватися належним
чином.
• Перед підключенням вимкніть телевізор та зверніться до інструкцій з використання
телевізора.
■ Телевізор з компонентними
відеовходами COMPONENT VIDEO IN
COMPONENT
VIDEO OUT
VIDEO
OUT
P B
P R Y
S VIDEO
OUT
COMPONENT
VIDEO IN
P R
P B
Y
Телевізор
(не входить до комплекту)
Звичайні відеокабелі
(не входять до
комплекту) Задня
панель цього
пристрою
Відеовиходи COMPONENT VIDEO OUT
Ці гнізда можуть бути використані для
виводу сигналів або з черезрядковою,
або з прогресивною розгорткою та
забезпечують чистіше зображення
порівняно з підключенням через гніздо S
VIDEO OUT.
При підключенні через ці гнізда
здійснюється розділення вихідних
сигналів колірного контрасту (P
B
/P
R
) та
яскравості (Y) для отримання високої
точності передачі кольорів.
• Тип гнізд компонентного відеосигналу
залежить від моделі телевізора або
монітора (наприклад, Y/P
B
/P
R
,
Y/B-Y/R-Y, Y/C
B
/C
R
).
Підключайте до гнізд того ж самого
кольору.
■ Телевізор з відеовходом S VIDEO IN
COMPONENT
VIDEO OUT
VIDEO
OUT
P B
P R Y
S VIDEO
OUT
S-VIDEO
IN
Телевізор
(не входить до
комплекту)
Відеокабель
S-video
(не входить до
комплекту)
Задня панель
цього пристрою
Відеовихід S VIDEO OUT
Підключення до гнізда S VIDEO дозволяє
отримати більш живе зображення, ніж при
підключенні до гнізда VIDEO OUT, завдяки
розділенню сигналів кольоровості (C) та
яскравості (Y). (Результати залежать від
моделі телевізора.)
■ Телевізор з відеовходом VIDEO IN
COMPONENT
VIDEO OUT
VIDEO
OUT
P B
P R Y
S VIDEO
OUT
VIDEO IN
Телевізор
(не входить до
комплекту)
Звичайний
відеокабель
(входить до
комплекту)
Задня панель
цього пристрою
4
Підключення до джерела живлення Підключення до джерела живлення
Кабель живлення змінного струму, що входить до
комплекту, призначено для використання лише з
цим пристроєм. Не використовуйте його з іншим
обладнанням.
