Интерфейс внешней контактной станции
Когда команда, поступившая в интерфейс принтера, отправляет карту на внешнюю
контактную станцию, принтер соединяется с внешней контактной станцией через
гнездовой разъем DB-9 (на задней панели).
Для программирования микросхем смарт-карт можно использовать внешний
программатор. В следующей таблице перечислены контактные точки смарт-карты.
Назначение контактов DB-9
Контакт
Контактные точки смарт-
карты
Контакт
Контактные точки смарт-
карты
1
C1 (
Питание)
6
C6 (
Напряж. программир.)
2
C2 (
Сброс)
7
C7 (
Ввод-вывод)
3
C3 (
Синхр.)
8
C8 (
Зарезервировано)
4
C4 (
Зарезервировано)
9
(
Земля, когда микросхема
на станции)
5
C5 (
Земля)

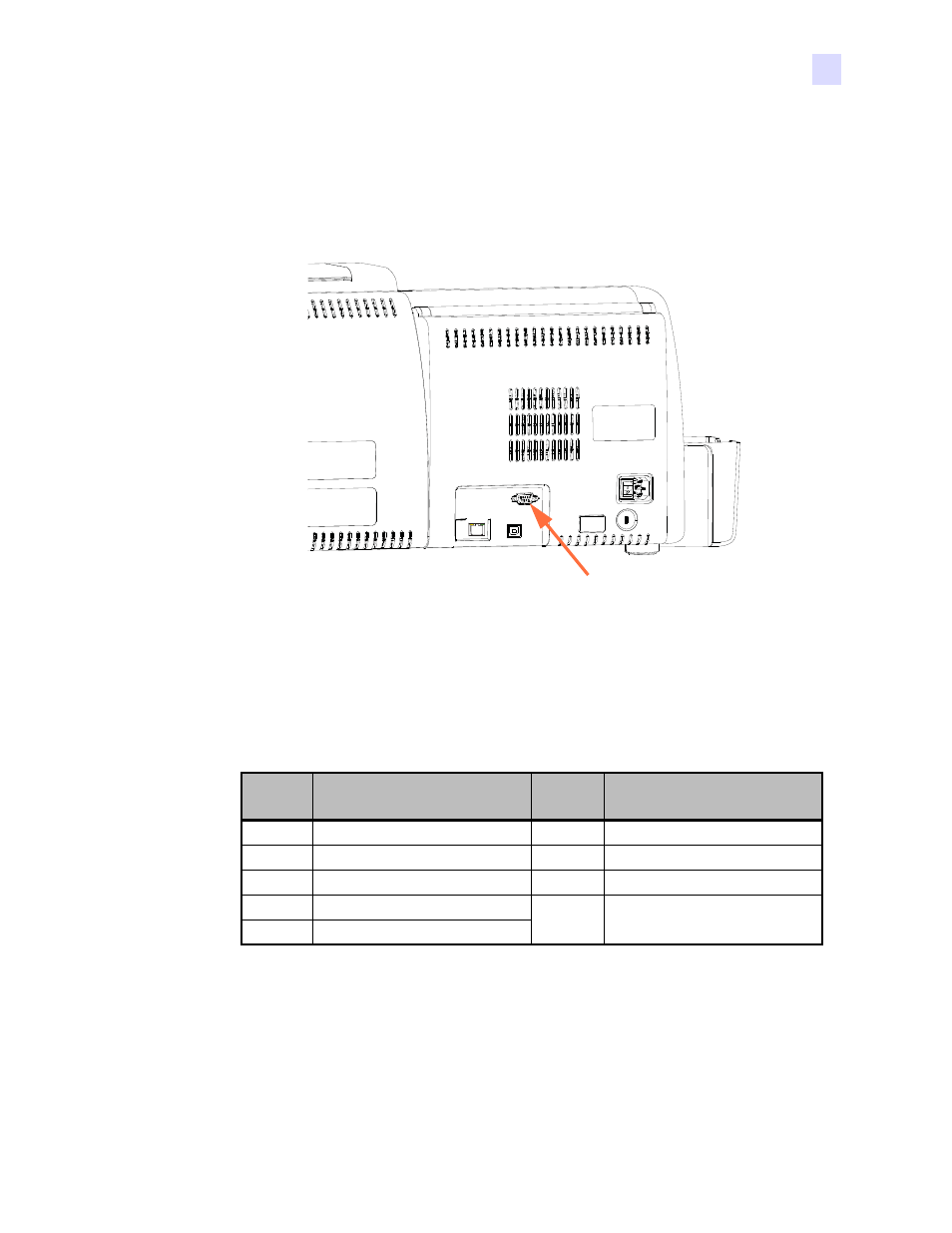

Расположение разъема DB-9
для внешней контактной
станции
