180
Принтер для карточек Zebra ZXP Series 7: руководство пользователя
P1036101-151
E:
Компоненты для печати смарт-карт
Контактные смарт-карты
На поверхности контактной смарт-карты размещается набор контактов для
подключения к электронной схеме, встроенной в карту.
Принтер выполняет команды, которые помещают карту в место, где принтер
подключается к контактам смарт-карты. Данные для кодирования в смарт-карте
и данные, считываемые с нее, могут передаваться через разъем на задней панели
принтера (внешняя контактная станция), либо кодирование/декодирование может
выполняться логикой основной платы
PCBA
(контактного кодера) принтера.
В остальном принтер функционирует аналогично стандартным моделям.
Ориентация контактных смарт-карт при загрузке

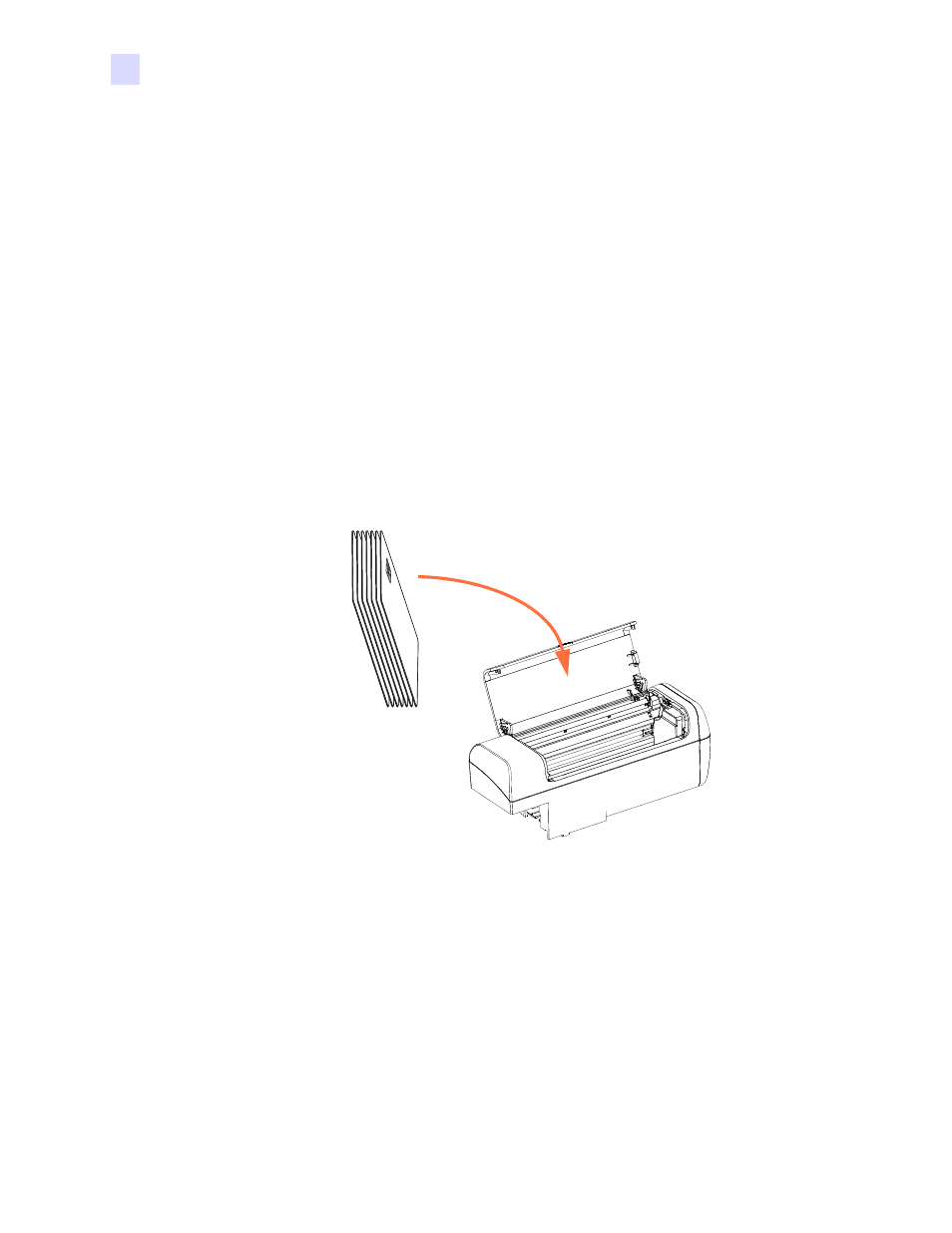

Поместите карточки в картридж подачи в правильной ориентации, как показано
на рисунке (позолоченные контакты смарт-карты расположены на ее верхней
поверхности и обращены вправо). Убедитесь в правильности размещения карточек
в лотке.
