Погружное устройство AVU…
E:\shares\Baprod\BA\subtec_m\appendix\r\mixer\avu.fm G-9
4 Штативный узел (1) отсоединить от настенного крепления и уложить. Метки при этом
указывают вверх.
5 Отсоединить настенный держатель (4).
6 Анкерные стяжки (2) установить согласно «Монтажная схема - Стяжные анкеры» в
дно бассейна и дать затвердеть.
7 Просверлить сквозные отверстия в штативном узле (1).
8 Штативный узел (1) отпилить в размеченном месте.
9 Удалить грат из отверстий и кромок распила, восстановить антикоррозионное
покрытие.
10 Прижимную планку (5) отпилить настолько, чтобы шестигранная заглушка (7) могла
войти полностью. Необходимо оставить до резьбы расстояние не менее 20 мм!
11 Восстановить антикоррозийное покрытие.
12 Прижимную планку (5) вставить в штативный узел (1) и привинтить к нему настенный
держатель (4) с помощью винтов с шестигранными головками (6), но не затягивая
окончательно.
13 Штативный узел (1) закрыть четырехгранной пробкой (7).
Монтаж погружного
устройства в сборе 1 Штативный узел (1) закрепить на подъемнике и медленно опустить в бассейн.
2 Штативный узел (1) с настенным держателем (4) осторожно опустить на анкерные
тяги в дне бассейна и в платформе / эстакаде. Штативный узел (1) при этом держать
слегка наклонно.
3 Штативный блок (1) закрепить шестигранной гайкой, шайбой и пружинящим кольцом
на дне
бассейна. Шестигранную гайку зафиксировать высокопрочным
контровочным средством (например, средством Loctite 2701).

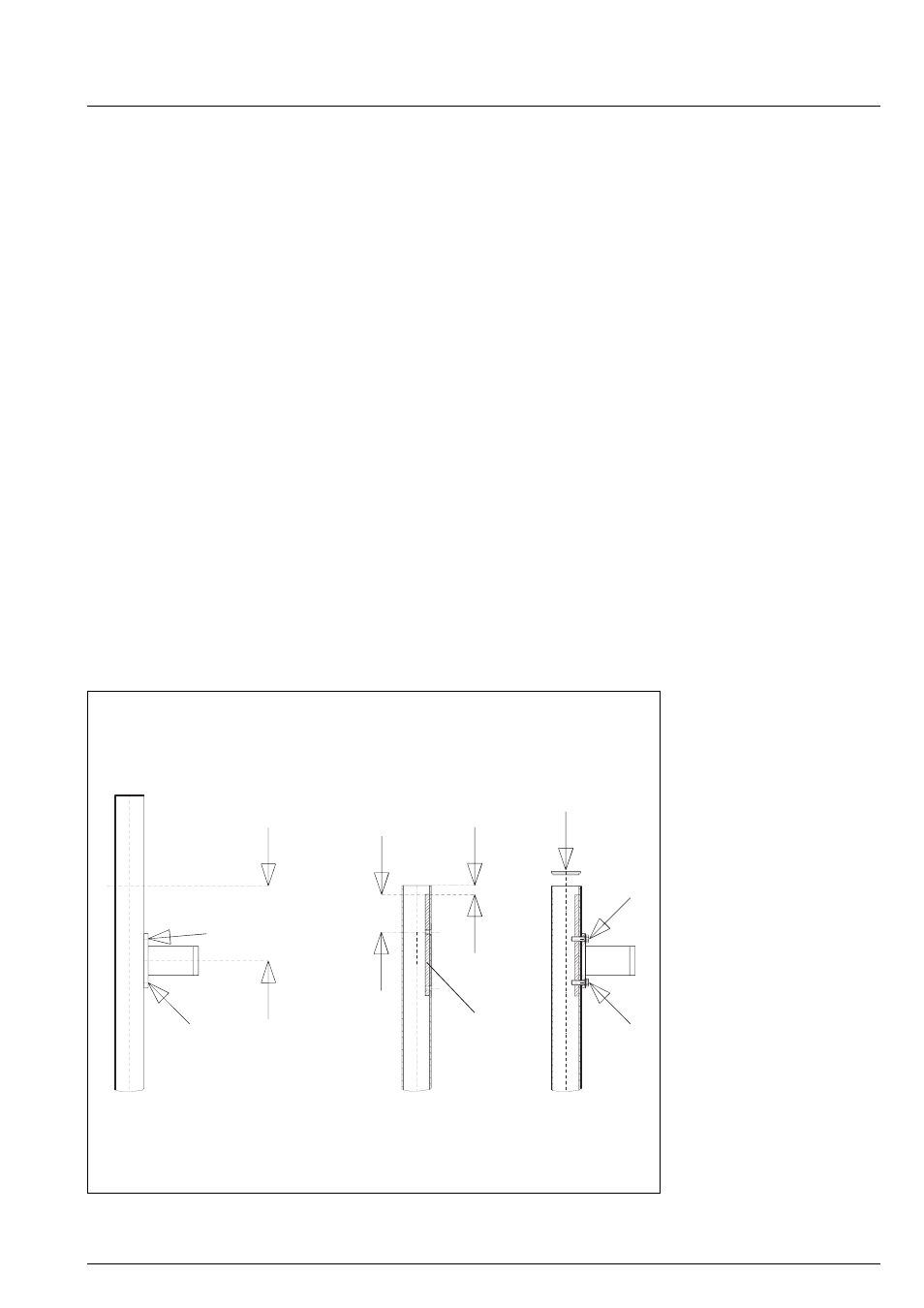

Рис. G-8: Монтаж погружного устройства в сборе
13mm
13mm
5
6
6
4
7
Изготовить трубу с длиной по разметке
Выверить прижимную планку (5)
Монтаж
мин
. 20
мм
мин
. 30
мм
ок
. 300 - 400
мм
