Погружное устройство AVU…
G-4 WILO EMU 3.0
Приладить и доработать
направляющую трубу 1 Держатель трубы (4) винтами с шестигранной головкой (10) крепится внизу на
настенном держателе (8).
2 Направляющую трубу (1) закрепить на подъемнике. Поворотную цапфу на нижнем
конце направляющей трубы (1) полностью вставить в отверстие шара (2).
3 Направляющую трубу (1) по центру приставить к держателю трубы (4).
Закрепить подходящими вспомогательными средствами так, чтобы отверстия фланца
были видны.
4 Разметить сквозные отверстия.
5 Разметить окончательную длину направляющей трубы. Рекомендуется расстояние от
300 до 400 мм.
6 Направляющую трубу (1) отсоединить от держателя трубы (4) и отставить в сторону,
сохраняя ее вертикальное положение. Метки при этом указывают вверх.
7 Держатель трубы (4) отсоединить от настенного держателя (8).
8 Просверлить сквозные отверстия.
9 Направляющую трубу (1) отпилить в намеченном месте.
10 Удалить грат из отверстий и кромок распила, восстановить антикоррозионное
покрытие.
11 Прижимную планку (5) отпилить настолько, чтобы шестигранная заглушка (9) могла
войти полностью. Необходимо оставить до резьбы расстояние не менее 20 мм!
12 Восстановить антикоррозийное покрытие.
13 Прижимную планку (5) вставить в направляющую трубу (1) и привинтить к нему
держатель трубы (4) с помощью винтов с шестигранными головками (6),
но не затягивая окончательно.
14 Направляющую трубу (1) закрыть четырехгранной пробкой (9).

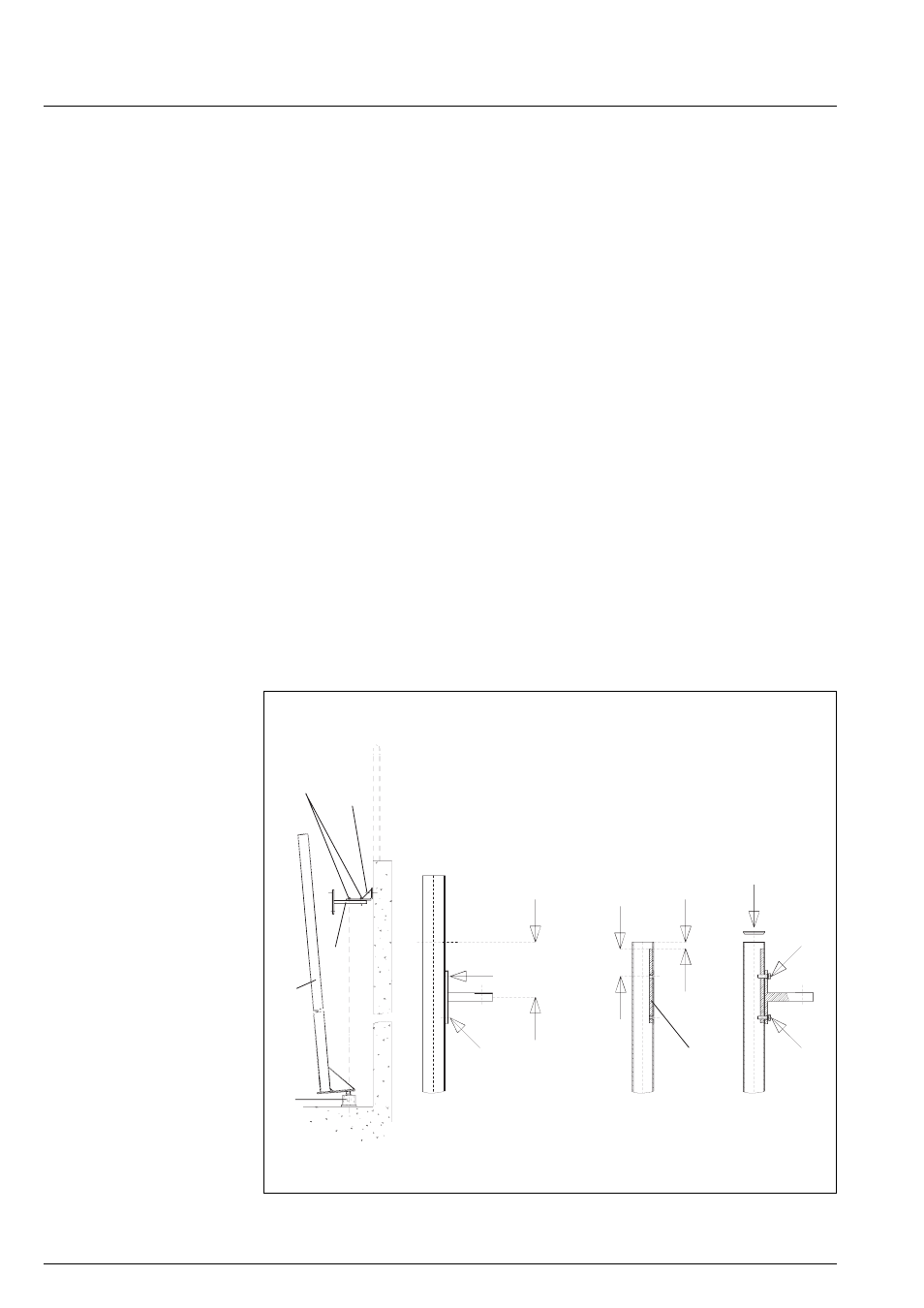

Рис. G-3: Приладить и доработать направляющую трубу
2
1
10
8
9
6
4
6 5
AVU 50, 60 = 9mm
AVU 80-150 = 13mm
AVU 50, 60 = 9mm
AVU 80-150 = 13mm
4
Изготовить трубу с
длиной по разметке
Выверить прижимную
планку (5)
Монтаж
мин
. 2
0
мм
мин
. 30
мм
ок
. 300 - 400
мм
