Монтаж
E:\shares\Baprod\BA\subtec_m\mixers\r\tr2240\installation.fm 5-5
Операция 1: В случае предварительного заводского монтажа следует снять с салазок
сквозные пластиковые ролики, шкворни и шплинты. Узлы расположить так,
чтобы они были готовы к окончательному монтажу. Шплинты закреплены на
салазках цепями. Установите подъемник в требуемое положение и закрепите
подъемный канат на оборудовании.
Эта операция отпадает в случае исполнения с применением
коротких несъемных роликов!

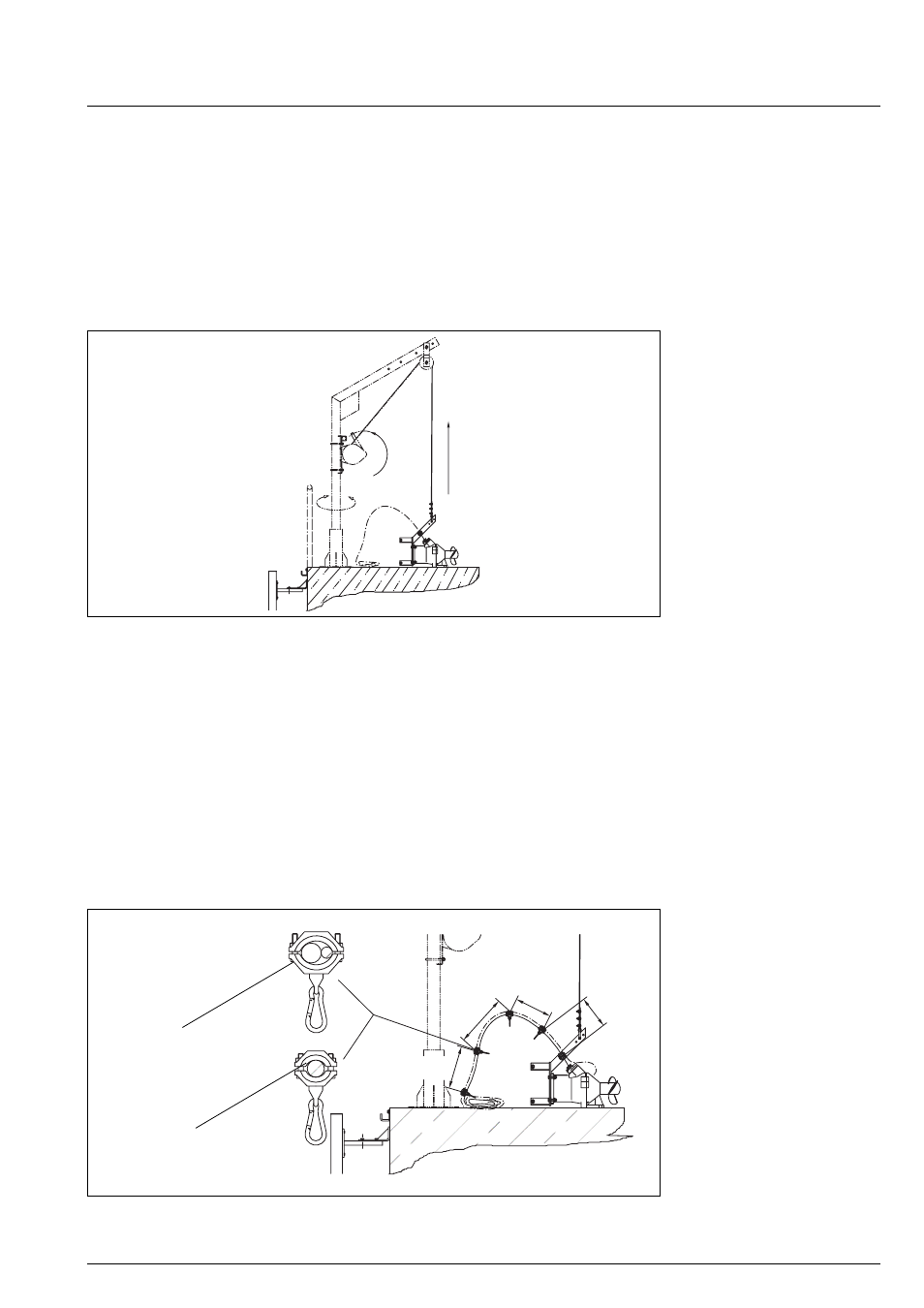

Рис. 5-2: Демонтаж
Операция 2: Разложите все токоведущие кабели и пропустите их сквозь держатели на
скобах-держателях. Кабель следует закрепить так, чтобы он образовал вокруг
оборудования небольшую дугу. Все токоведущие кабели должны быть
пропущены сквозь держатели.
Рис. 5-3: Крепление держателей кабелей (хомутов)
750
750
750
500
Держатель для 2 кабелей
Держатель для 1 кабеля
