Погружное устройство AVU…
E:\shares\Baprod\BA\subtec_m\appendix\r\mixer\avu.fm
G-3
Смонтировать настенный
держатель
1
Настенный держатель (8) приставить его прямоугольным фланцем к нужному месту
на стенке бассейна/эстакаде и разметить.
Соблюдайте требуемые расстояния между сверлениями под
анкерные стяжки!
2
Анкерные стяжки (7) установить согласно «Монтажная схема - Стяжные анкеры» и
дать затвердеть.
3
Настенный держатель (8) установить на анкерную тягу, закрепить шайбой,
пружинящим кольцом и гайкой. Гайки должны иметь высокопрочные контровочные
средства (например, Loctite 2701).
Если устанавливается центральная направляющая консоль, гайки не
должны
фиксироваться
средством Loctite, т. к. настенный
держатель еще раз демонтируется!
Смонтировать придонную
плиту
1
Придонная плита (3) с шариком (2) центрируется на дне отвесно под
сквозным отверстием (ось разворота) настенного держателя (8) и размечается.
Соблюдайте требуемые расстояния между сверлениями под
анкерные стяжки!
2
Анкерные стяжки (11) установить согласно «Монтажная схема - Стяжные анкеры» и
дать затвердеть.
3
Придонную плиту (3) установить на анкерную тягу, закрепить шайбой, пружинящим
кольцом и гайкой. Гайки должны иметь высокопрочные контровочные средства
(например, Loctite 2701). Шарик (2) уложить в закрепленную придонную плиту (3).

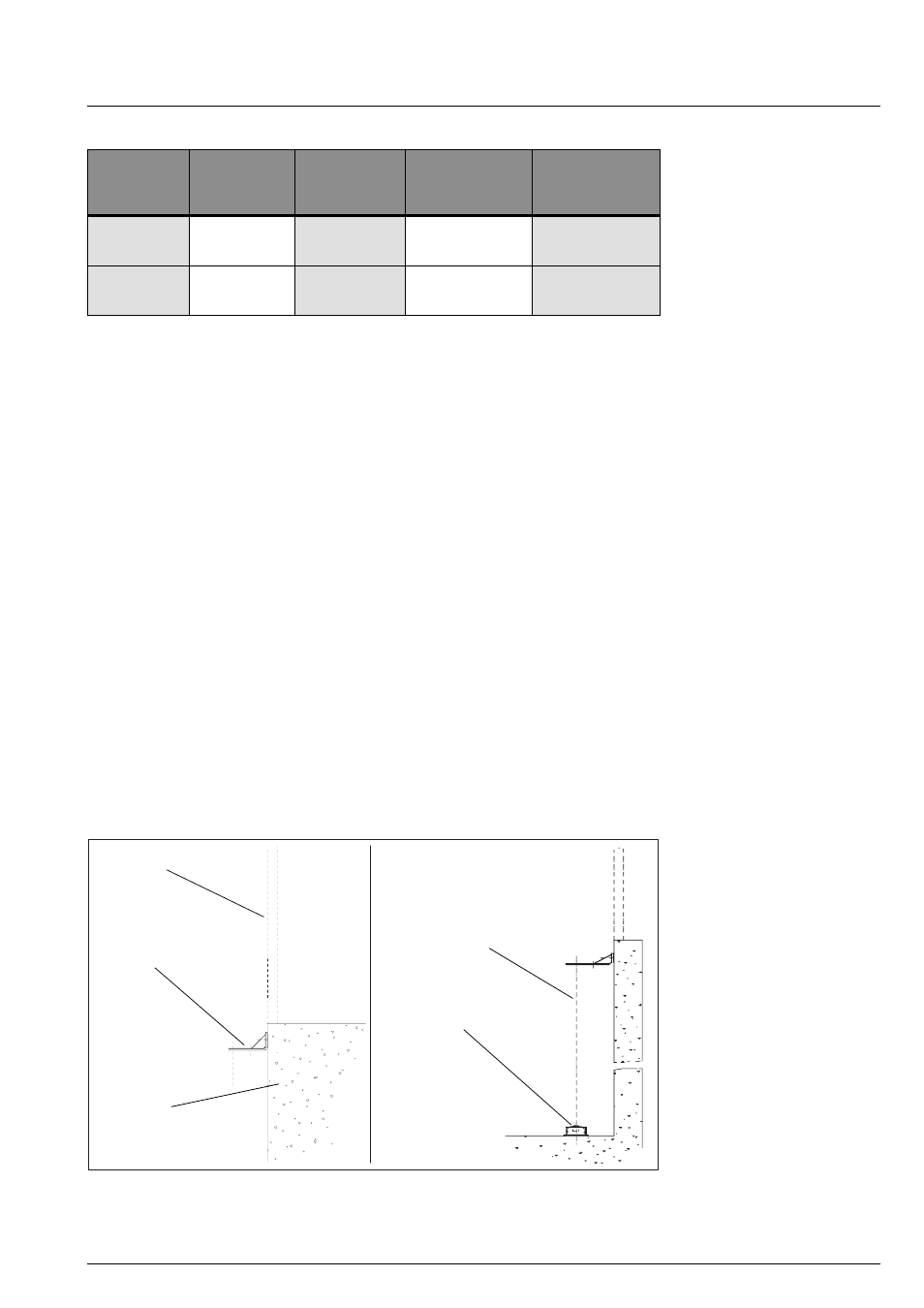

Рис. G-2:
Смонтировать настенный держатель, Смонтировать придонную плиту
Тип
AVU…
Анкерная
стяжка (7)
Анкерная
стяжка (11)
Винт с
шестигранной
головкой (6)
Винт с
шестигранной
головкой (10)
50, 60
M12
M12
M10 (с шайбой
«Nord-Lock»)
M8 (с шайбой
«Nord-Lock»)
80 - 150
M16
M12
M12 (с шайбой
«Nord-Lock»)
M12 (с шайбой
«Nord-Lock»)
Табл G-2: Сведения о резьбах в AVU 50 - 150
Ось разворота
3 & 2
8
Поручни
Элемент
сооружения
