Погружное устройство AVU…
G-6 WILO EMU 3.0
Монтаж погружного
устройства AVUS и
AVUSHH
Смонтировать штативный
узел (1) 1 Штативный узел (1) с помощью подъемника опустить на дно бассейна и в
соответствии с плановыми разработками вертикально расположить на нужном месте;
при необходимости, выровнять дно.
Не допускается применение незакрепленных опор!
2 Штативный блок (1) закрепить от падения и вставить анкерную стяжку (2) через
пластину согласно «Монтажная схема - Стяжные анкеры».
После затвердевания заделки анкерных стяжек устранить
возможные загрязнения и/или остатки заделывающей мастики.
3 Штативный блок (1) закрепить шестигранной гайкой, пружинящими кольцами и
шайбами. Шестигранные гайки должны быть зафиксированы высокопрочными
контровочными средствами (например, средством Loctite 2701).
Монтаж погружного
устройства AVUSHH 1 Штативный блок (1) смонтировать таким же образом, как в AVUS, при этом
соблюдать требуемое расстояние до стены (см. разработку по планированию!)
2 Настенный держатель (4) винтами с шестигранной головкой (6) закрепить
на держателе трубы (5).
3 Разметить отверстия, снять настенный держатель и установить анкерные стяжки
согласно «Монтажная схема - Стяжные анкеры».
Соблюдайте требуемые расстояния между сверлениями под
анкерные стяжки!
4 Настенный держатель (4) установить на анкерную тягу, закрепить шайбой,
пружинящим кольцом и шестигранной гайкой. Шестигранные гайки должны быть
зафиксированы высокопрочными контровочными средствами (например, средством
Loctite 2701).
5 Настенный держатель (4) винтами с шестигранной головкой (6) закрепить
на держателе трубы (5).
Данные о резьбе см. Табл. 53-3 на стр. 53-8

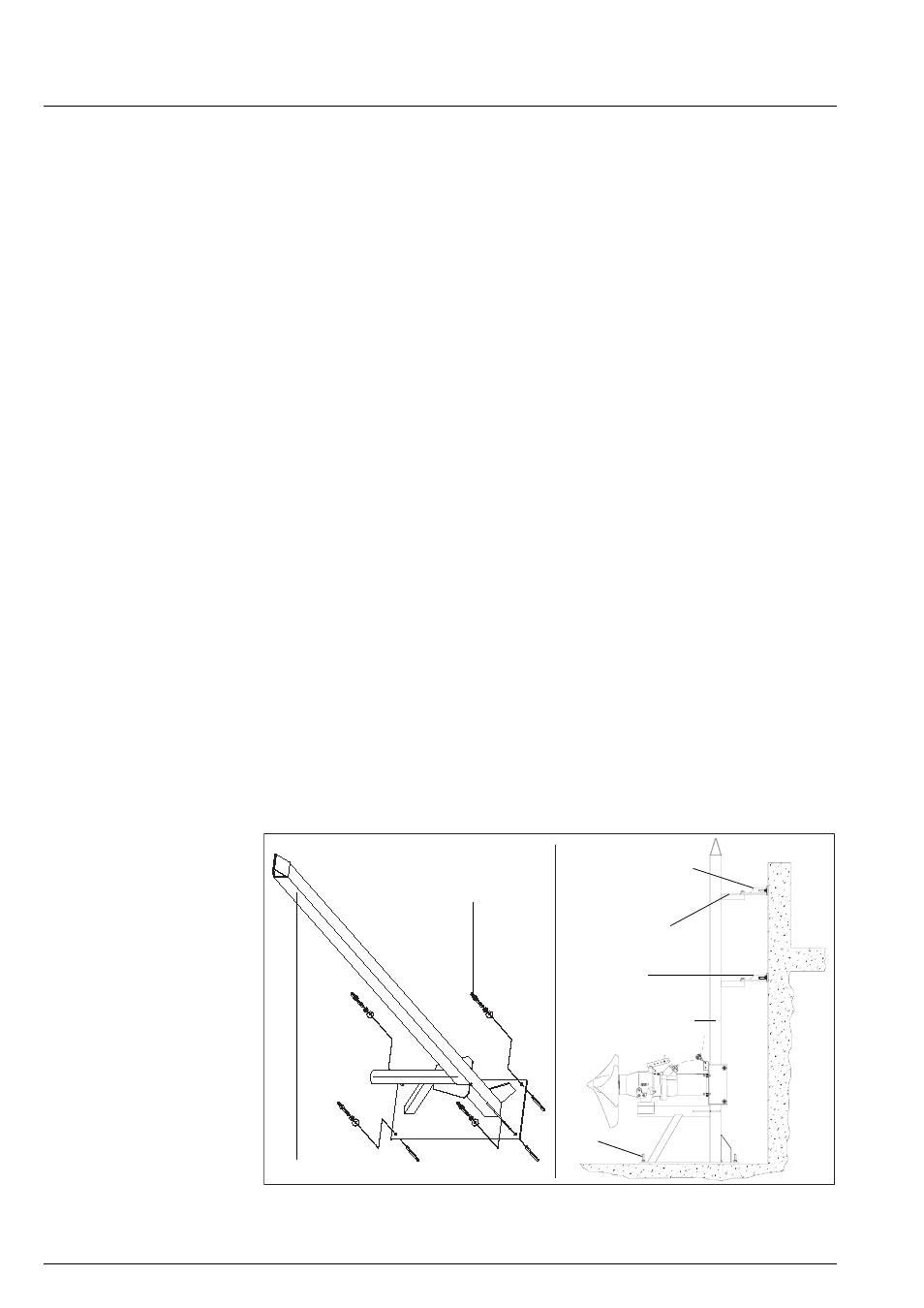

Рис. G-5: Смонтировать штативный узел, Монтаж погружного устройства AVUSHH
AVUS
Штативный узел (1)
Анкерная стяжка (2)
AVUSHH
Анкерная стяжка (3)
Держатель трубы (5)
Настенный
держатель (4)
Штативный узел (1)
(2)
