Погружное устройство AVU…
G-8
WILO EMU 3.0
Смонтировать настенный
держатель
1
Настенный держатель (4) приставить его прямоугольным фланцем к нужному месту
на эстакаде / платформе и разметить. Соблюдайте требуемые расстояния между
сверлениями под анкерные стяжки!
2
Анкерные стяжки (3) установить согласно «Монтажная схема - Стяжные анкеры» и
дать затвердеть.
3
Настенный держатель (4) установить на анкерную тягу, закрепить шайбой,
пружинящим кольцом и гайкой. Затяжку производить лишь от руки.
Приладить и доработать
направляющую трубу
1
Штативный узел (1) с помощью подъемника опустить на дно бассейна и в
соответствии с плановыми разработками вертикально расположить на нужном месте.
При этом штативный узел (1) должен по центру примыкать к пристенному держателю
(4).
2
Штативный узел (1) прикрепить подходящими средствами к настенному держателю
(4) так, чтобы видны были отверстия фланца.
3
Разметить места под сквозные отверстия на штативном узле (1) и на дне
бассейна.Разметить окончательную длину штативного узла (1). Рекомендуется
расстояние от 300 до 400 мм.
Тип
AVU…
Анкерная
стяжка
(2)
Анкерная
стяжка
(3)
Винт с
шестигранной
головкой (6)
---
SH, SHH
M16
M12
M12 (с шайбой
«Nord-Lock»)
---
S
M16
---
---
---
Табл G-4: Сведения о резьбах в AVUS, AVUSH и AVUSHH

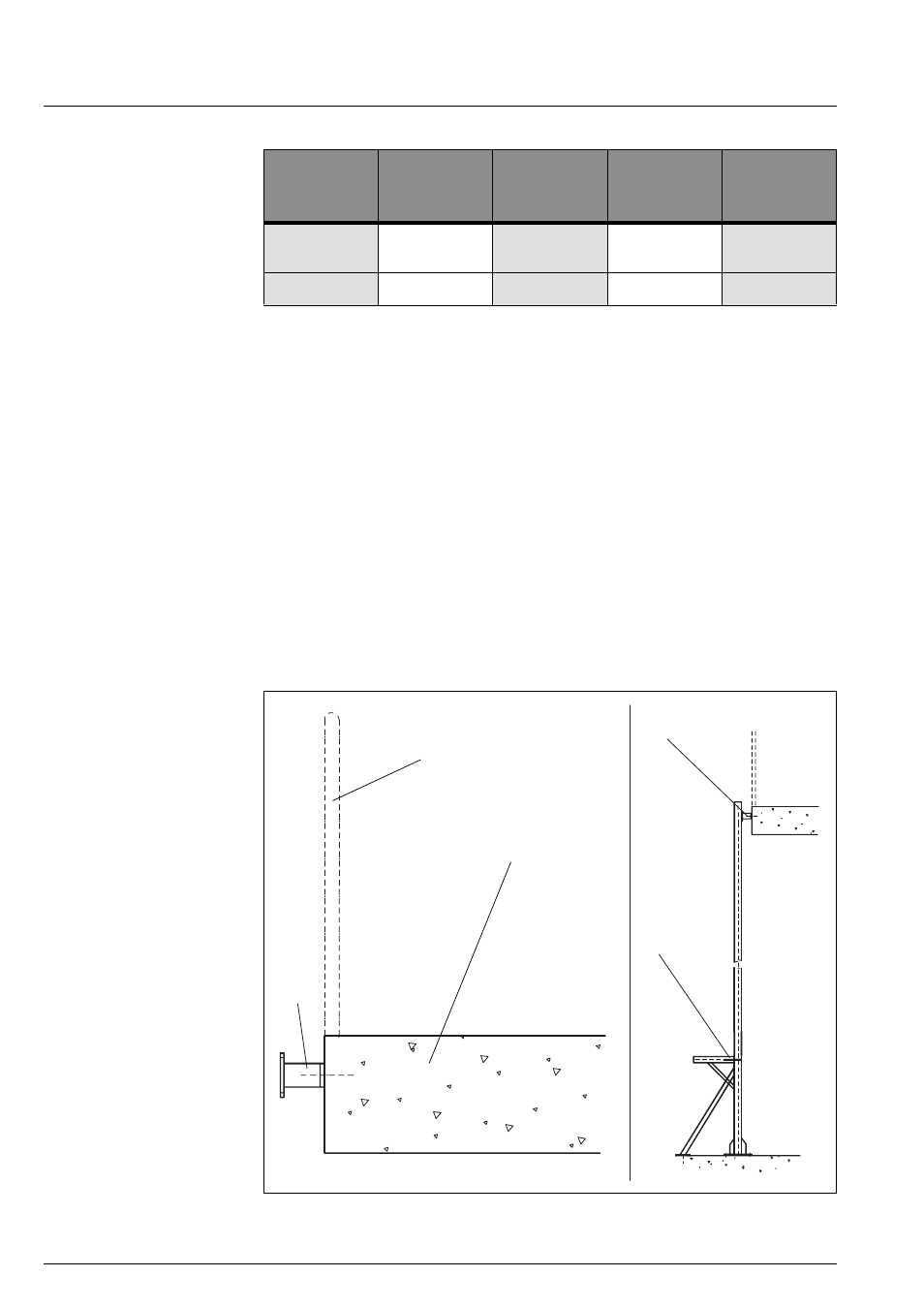

Рис. G-7:
Приладить и доработать направляющую трубу
4
4
1
Поручни
Элемент
сооружения
