Руководство пользователя насоса Watson-Marlow 520U IP31 63

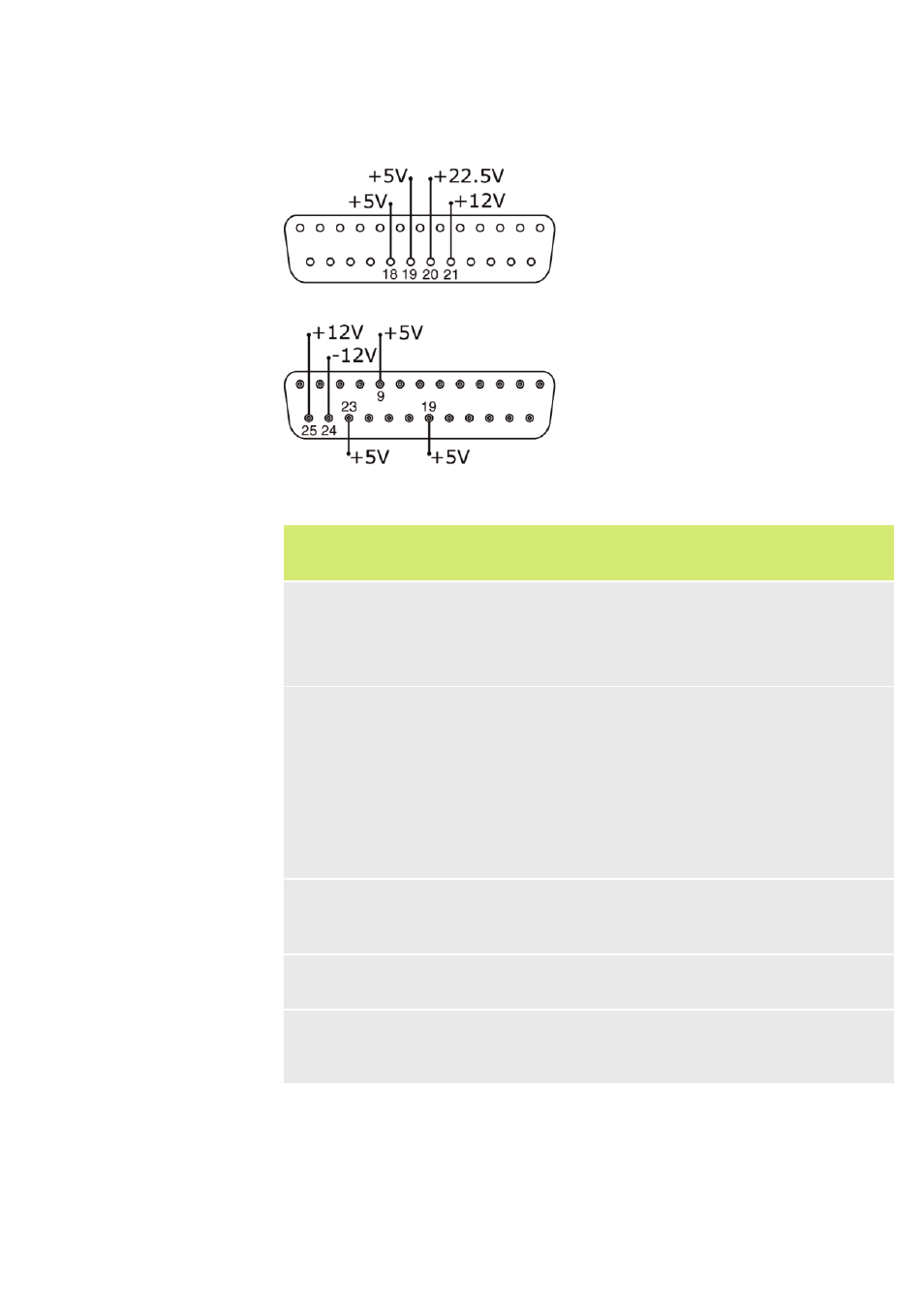

21.10 Напряжение питания
Примечание: Все источники постояного тока стабилизированы, за исключе-
нием +22.5В.
Напряж.
пост. ток
Макс.
нагруз-
ка
Нижн.
разъем
Верх.
разъем
Типичное использование
+5В 10мА 9, 19,
23
18, 19 Напряжение питания для входов с
использованием дист. выключателя.
Возможное напряжение питания для
выходов, если требуется только 5В.
Контакт 9 используется специально
для педали / ручного выключателя
+12В 10мА 25 21 Возможное напряжение питания для
входов с использованием дист.
выключателя.
Возможное напряжение питания для
выходов.
Напряжение питания для детектора
протечки Watson-Marlow.
Частичное напряжение питания
(также требуется -12В) для бескон-
тактного выключателя Watson-
Marlow.
-12В 10мА 24 — Частичное напряжение питания
(также требуется +12В) для бескон-
тактного выключателя Watson-
Marlow.
+22.5В — 20 Напряжение питания для герметич-
ного модуля 520N (для версии IP66).
Не используется.
+10В 21 — Стандарное напряжение для контро-
ля скорости дистанционным потен-
циометром. Не использовать в каче-
стве обычного напряжения.
Верхний D-разъем
Нижний D-разъем
