Руководство пользователя насоса Watson-Marlow 520U IP31
16.1 Подстройка
Когда насос находится в режиме дистанционного управления, аналоговый сиг-
нал от пользовательской системы дистанционного управления передается на
контакт 4 нижнего D-разъема на задней панели насоса в диапазоне 4-20мА или
0-10В. Меню Trim (Подстройка) используется для калибровки насоса для ана-

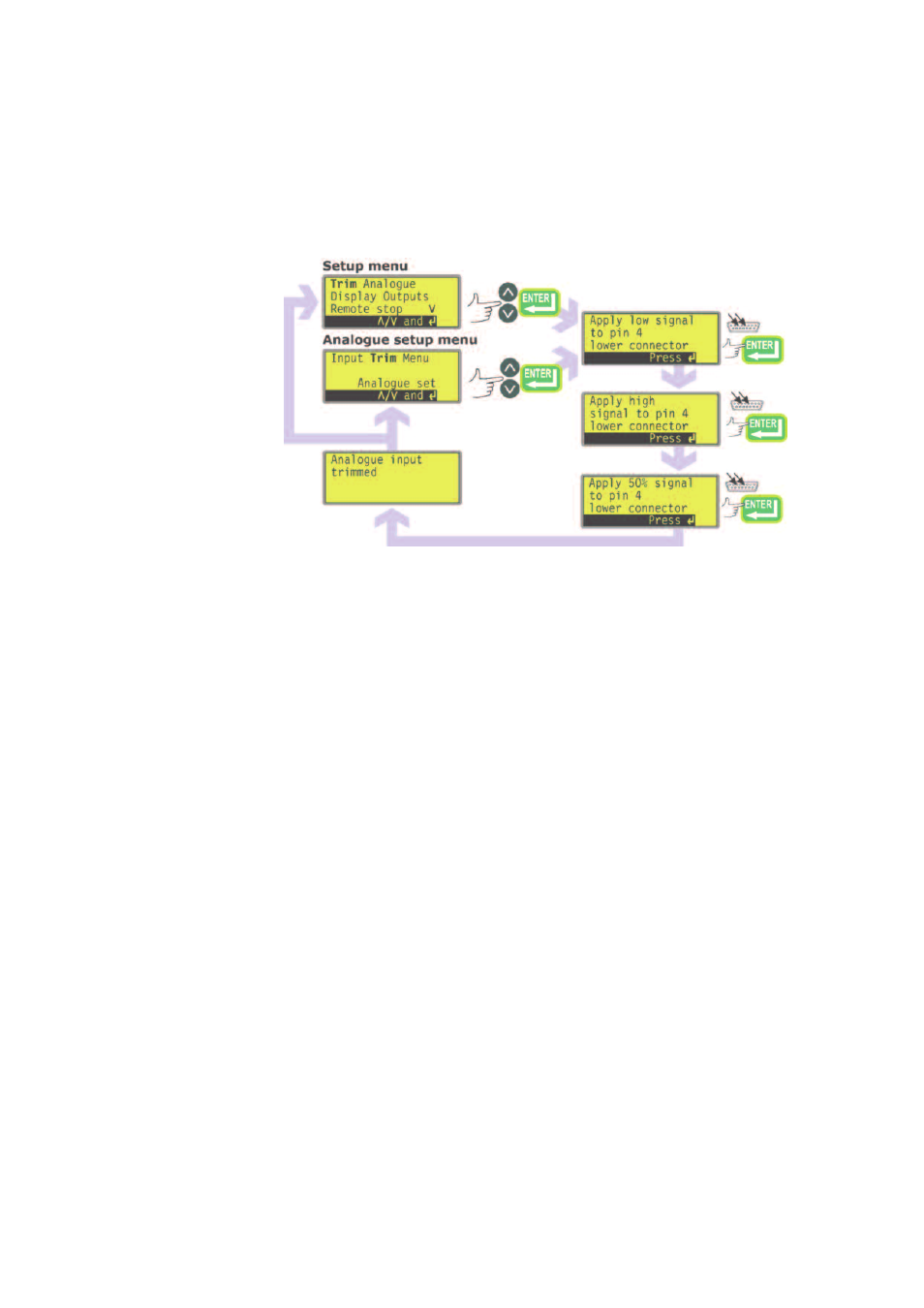

логовой системы управления. Последовательность команд можно ввести прямо
в меню “Setup” либо в меню “Analogue setup”.
l Выберите Trim (Подстройка) в меню “Setup” клавишами ВВЕРХ или
ВНИЗ и нажмите ENTER для подтверждения.
l Подайте минимальный аналоговый сигнал процесса на контакт 4 D-разъема
в соответствии с инструкцией на экране. См. главу 16.2 Аналоговый сигнал.
После этого нажмите ENTER, чтобы записать сигнал в качестве точки
калибровки.
l Подайте максимальный сигнал управления процессом. В это время нажмите
ENTER, чтобы записать сигнал в качестве точки калибровки.
l Подайте сигнал мощностью 50% от максимального сигнала управления про-
цессом. В это время нажмите ENTER, чтобы записать сигнал в качестве
точки калибровки.
l В случае ошибки вы можете в любой момент нажать клавишу STOP, и на
дисплее насоса появится предыдущий экран.
l При последнем нажатии клавиши ENTER на дисплее появится экран под-
тверждения, а затем - экран, на котором можно ввести последовательность
подстройки: меню “Setup” или меню “Analogue setup”.
После этого насос вычислит линейную характеристику от минимального к сред-
нему и от среднего к максимальному сигналу, и запишет результат в качестве
новой калибровочной кривой аналогового ввода.
Если какие-либо из трех поданных сигналов совпадают, на дисплее появится
экран с предупреждением, затем - экран подтверждения, и подстройка выпол-
нена не будет.
Примечание: Если подать максимальный сигнал управления процессом, когда
нужно подать минимальный, или наоборот, можно получить обратную характе-
ристику.
