16.2 Аналоговый сигнал
Когда насос находится в режиме дистанционного управления, аналоговый сигнал
от пользовательской системы дистанционного управления передается на контакт
4 нижнего D-разъема на задней панели насоса в диапазоне 4-20мА или 0-10В.
Опция Analogue (Аналоговый сигнал) в меню “Setup” позволяет конфигуриро-
вать насос так, чтобы он управлялся системой дистанционного управления.

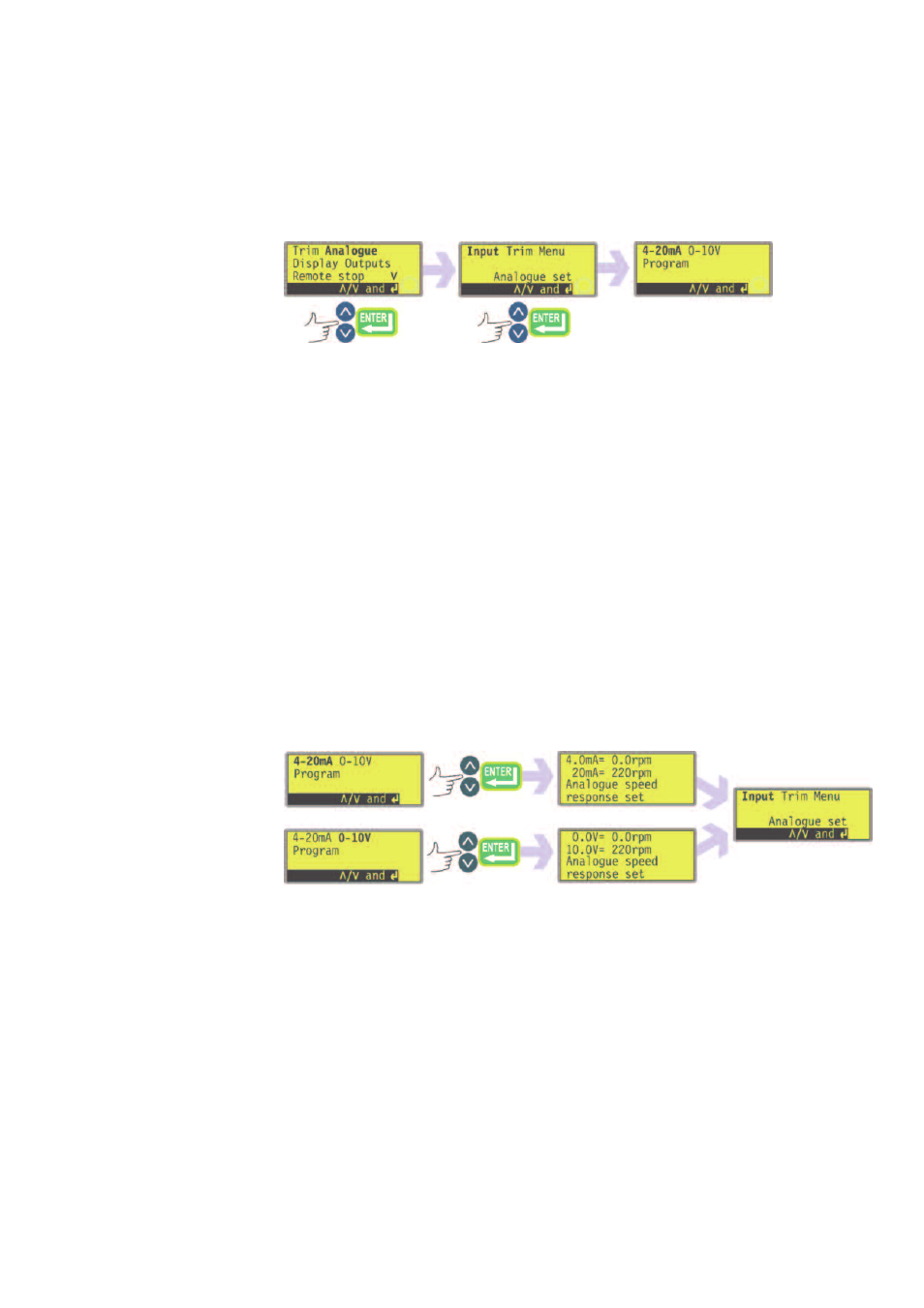

l Выберите в меню “Setup” пункт Analogue клавишами ВВЕРХ или ВНИЗ и
нажмите ENTER для подтверждения.
l На экране появятся три опции: Input (Ввод), Trim (Подстройка) и Menu
(Меню).
Input позволяет указать насосу, какого типа сигнал подается на него, или
выбрать программную опцию. Если вы выберете в следующем меню пункт
Program (Программа), вы сможет выбрать тип вода и указать насосу скорости,
при которых он должен работать при получении минимального и максимального
сигнала управления процессом. См. Ввод.
Trim позволяет открыть меню подстройки, описанное выше. См. 16.1 Подстройка.
Menu возвращает пользователя на первый экран меню настройки. См. 16
Настройка.
Ввод
l Выберите Input с помощью клавиш ВВЕРХ или ВНИЗ и нажмите ENTER для
подтверждения.
l Насос предложит два варианта на выбор: 4-20мА и 0-10В. Клавишами
ВВЕРХ или ВНИЗ выберите нужный вариант и нажмите ENTER для подтвер-
ждения.
l Насос конфигурирует аппаратную часть и заводскую характеристику, и на
дисплее на короткое время появляется экран подтверждения. После этого
появляется экран выбора 4-20мА и 0-10В.
l С другой стороны, для конфигурирования насоса так, чтобы он отвечал опре-
деленным образом на любой диапазон входящего сигнала в описанных выше
пределах, можно выбрать пункт Program.
