Руководство пользователя насоса Watson-Marlow 520U IP31
37

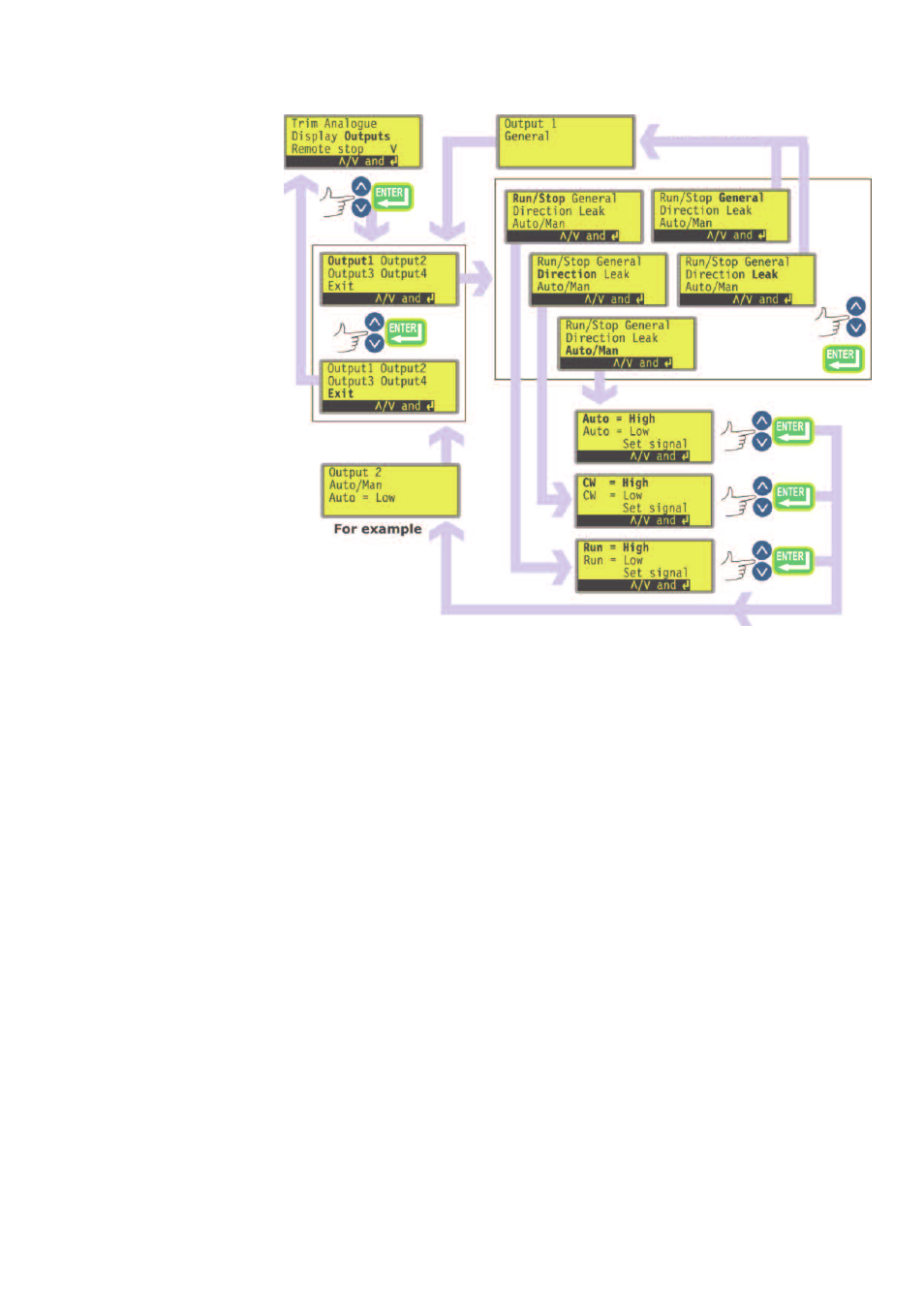

l На первом экране меню настройки выберите Outputs (Выходы) клавиша-
ми ВВЕРХ и ВНИЗ. Нажмите ENTER для подтверждения.
l Появится экран, на котором можно сконфигурировать каждый из четырех выходов
либо выйти из этого меню
. Клавишами ВВЕРХ и ВНИЗ выберите нужную
опцию и нажмите ENTER для подтверждения.
l Если вы выбрали Output 1 (Выход 1), на дисплее появится шесть вариан-
тов выбора.
l Выбрав клавишами ВВЕРХ и ВНИЗ варианты General (Общее) ли Leak
(Утечка) и подтвердив выбор нажатием клавиши ENTER, вы можете
назначить эту опцию на Выход 1. На дисплее появится экран подтвер-
ждения, а затем - экран выбора выхода.
l Выбрав клавишами ВВЕРХ и ВНИЗ варианты Run/Stop (Старт/Стоп,
Direction (Направление) или Auto/Man (Автоматический/Ручной
режим) и подтвердив выбор нажатием клавиши ENTER, вы откроете
экраны, на которых можно назначить типы сигналов максимальный или
минимальный для функций: вращение по часовой стрелке, и автоматиче-
ский режим. Выберите нужный вариант клавишами ВВЕРХ и ВНИЗ и
нажмите ENTER для подтверждения. Выбранная опция назначается на
Выход 1. На дисплее насоса появится экран подтверждения, а затем -
экран выбора выхода.
l Точно также можно сконфигурировать Выход 2, Выход 3 и Выход 4, либо
выбрать Exit (Выход).
l Если в процессе конфигурирования нажать STOP, насос вернется к преж-
ним настройкам данного выхода, и на дисплей появится экран выбора
выхода.
l Если нажать клавишу Exit, на дисплее появится первый экран меню
настройки.
Для примера
