Руководство пользователя насоса Watson-Marlow 520U IP31
55
21.2 Скорость: аналоговый вывод
Аналоговый сигал вывода подается через контакт 2 нижнего разъема.
Заземление - контакт 15. Напряжение прямо пропорционально скорости враще-
ния головки насоса. 0В = нулевая скорость; 10В = максимально допустимая ско-
рость.
21.3 Вывод частоты тахометра
Вывод частоты тахометра осуществляется по контакту
1 нижнего разъема.
Заземление - контакт 14. Он дает прямоугольный импульс +5В, максимум 10мА,
частота которого прямо пропорциональна скорости вращения головки насоса.
Он дает 5.717 Гц / об/мин - 343 импульса на один оборот вала. Цепочку импуль-
сов от насоса можно использовать для вычисления скорости вращения или для
определения числа оборотов насосной головки. Этот вывод сохраняет требуе-
мую интенсивность на расстоянии до 3 метров от насоса. При использовании
более длинных кабелей потребуются усилители сигнала.

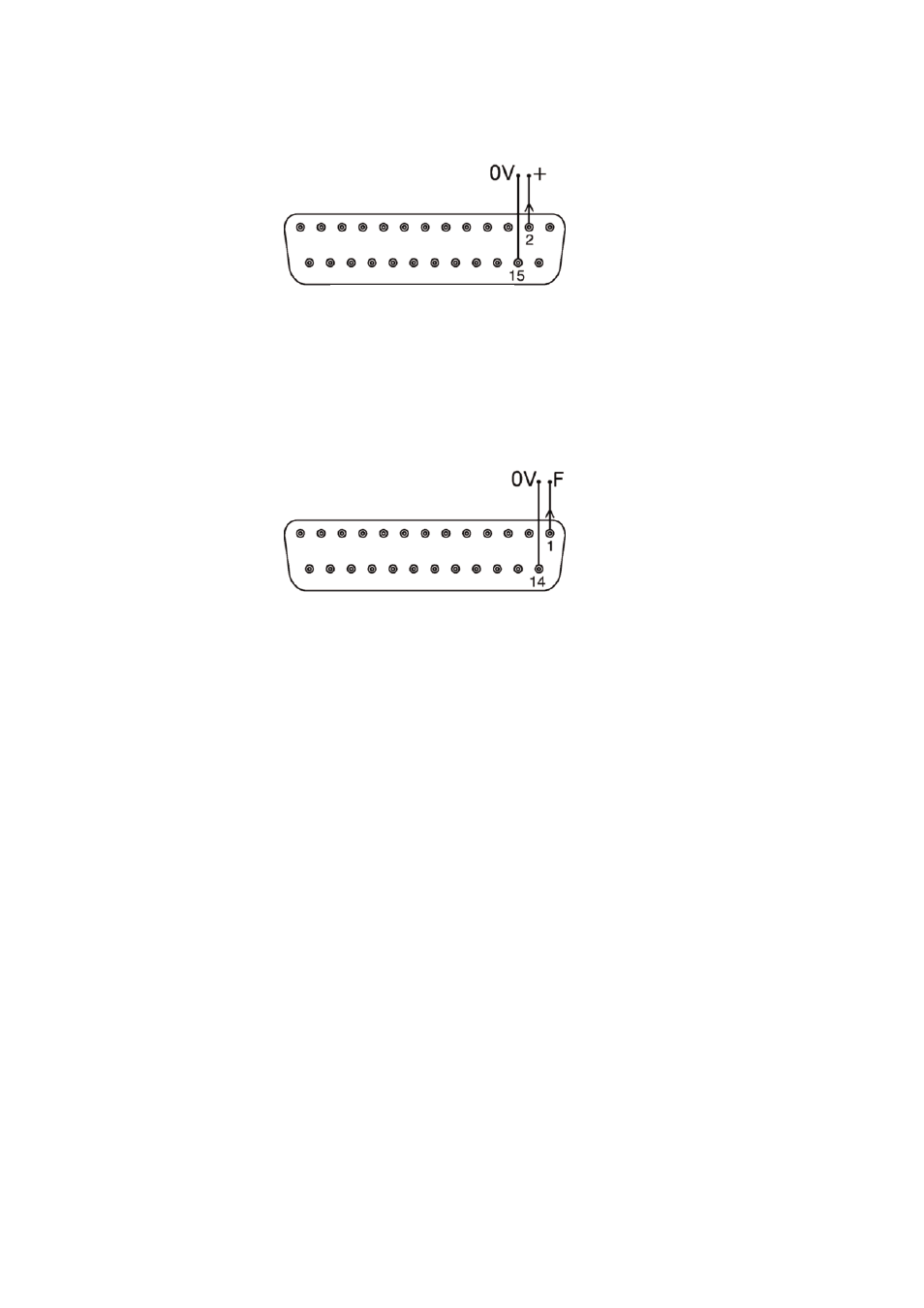

Нижний D-разъем
Нижний D-разъем
