Руководство пользователя насоса Watson-Marlow 520U IP31 51
19 Таблица контактов
Если выбрать Pin out details (Таблица контактов), на дисплее появится
информация о контактах и напряжениях (всего 17 пунктов): Analogue input
(Аналоговый вход), Analogue output (Аналоговый выход), Tacho output
(Выход тахометра), Run/Stop input (Вход старт/стоп), Direction enable
(Направление включено), Direction input (Вход направления), Leak
input (Вход утечки), Auto/Man toggle (Переключение между автомати-
ческим и ручным режимом), Dose input (Вход дозы), Output 1 (Выход 1),
Output 2 (Выход 2), Output 3 (Выход 3), Output 4 (Выход 4), Supply
(Питание), 0 volts (0 вольт), Earth (Земля) и Others (Прочие). Здесь поль-
зователь ничего не может вводить, эти экраны служат только для информации.
Выберите клавишами ВВЕРХ или ВНИЗ в главном меню Pin out details
(Таблица контактов) и нажмите ENTER для подтверждения.

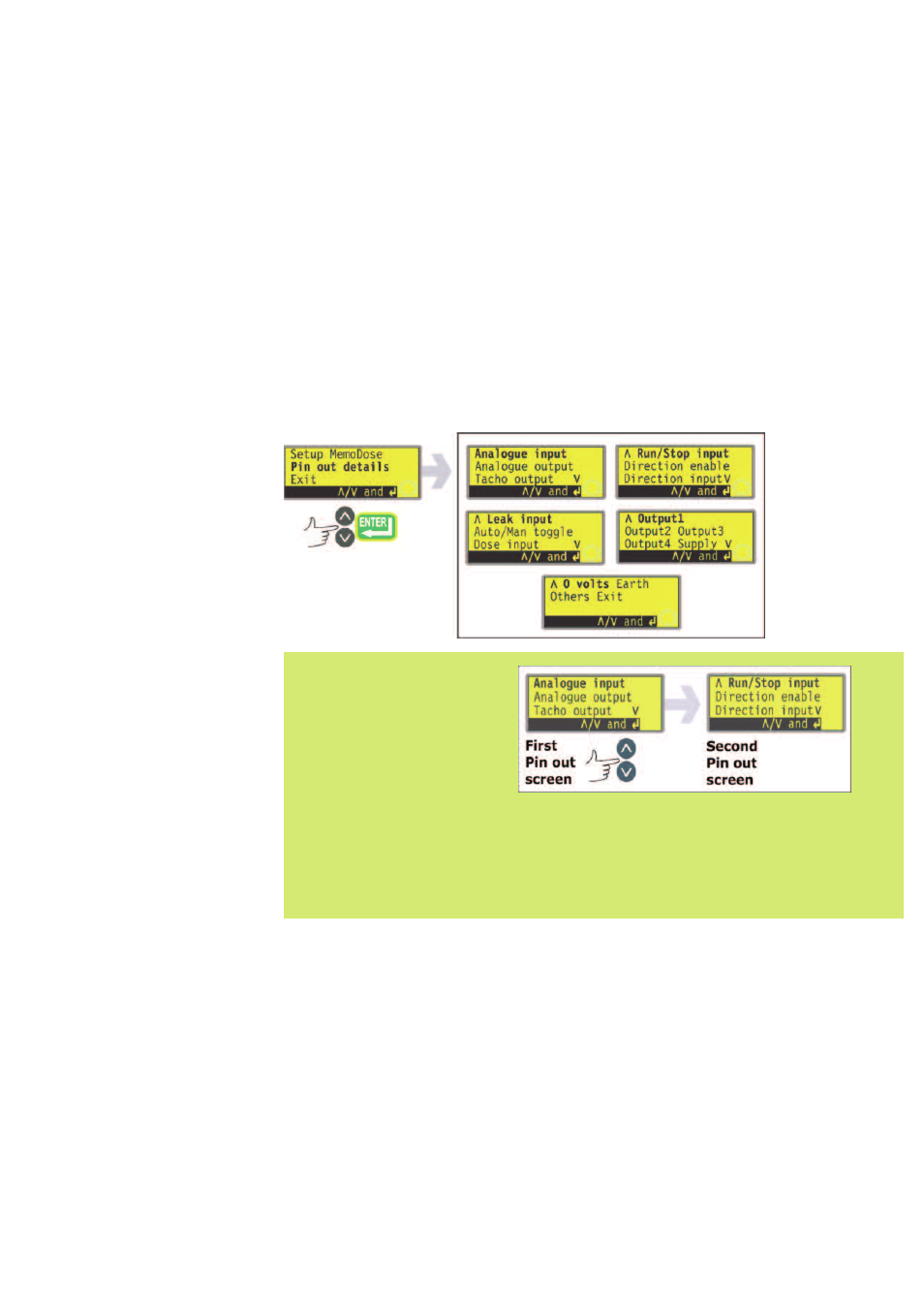

Меню таблицы контактов
Выберите нужный пункт клавишами ВВЕРХ или ВНИЗ и нажмите ENTER для
подтверждения.
Меню таблицы контактов
занимает пять экранов.
Чтобы перейти на сле-
дующие экраны, нажи-
майте клавишу ВНИЗ. Все
пункты меню подсвечи-
ваются поочередно, пока
не будет выбран послед-
ний пункт на экране. При
следующем нажатии кла-
виши ВНИЗ на дисплее появится следующий экран меню, на котором
будет выбран первый пункт. Чтобы выбрать пункт меню, находящий-
ся на одном из предыдущих экранов, нажимайте клавишу ВВЕРХ.
