Тыльная панель

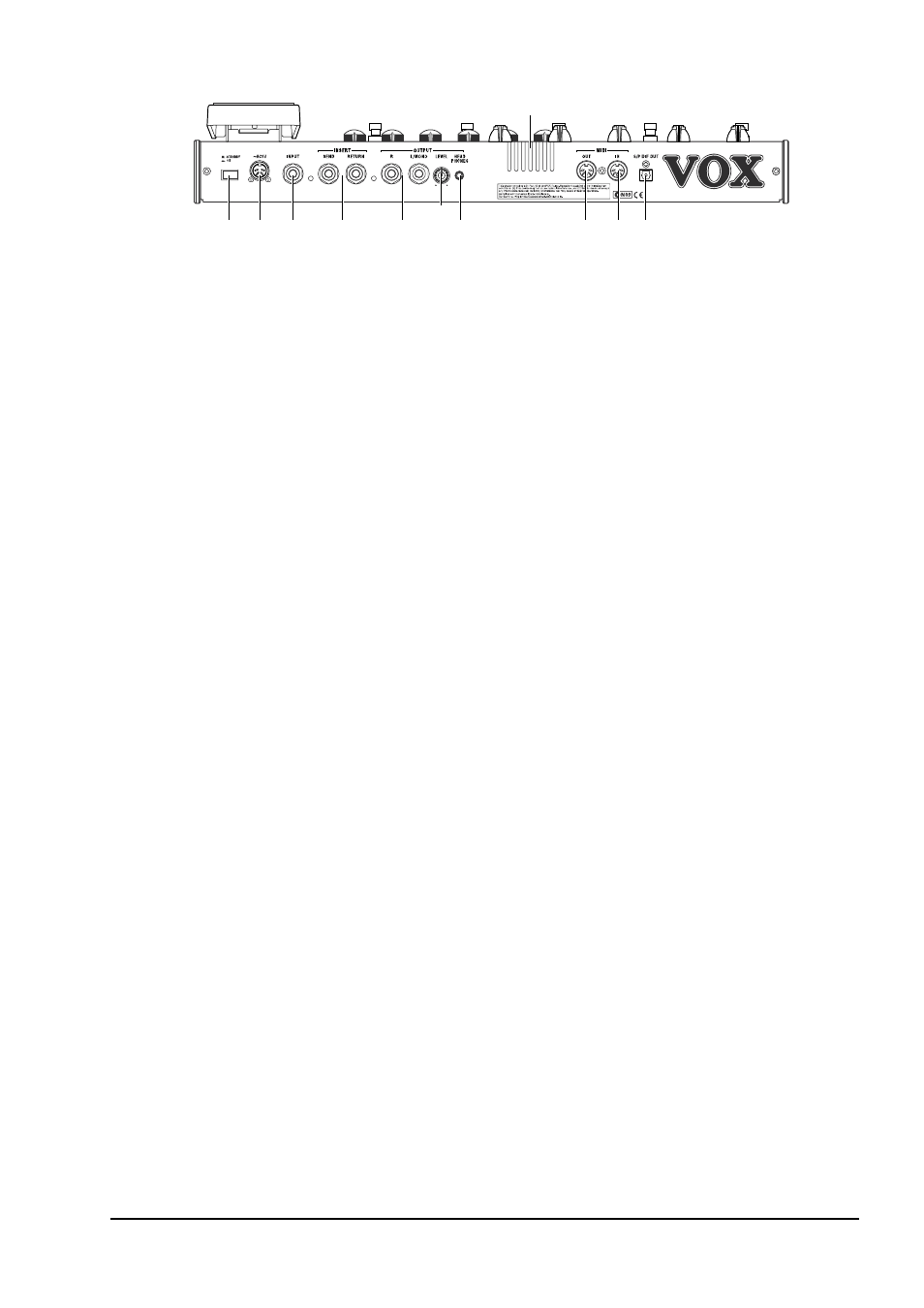

7 Секция тыльной панели
7.1 Лампа
В ToneLab LE установлена электронная лампа 12AX (ECC83).
З
За
ам
мееч
ча
ан
ни
иее: не допускайте падения предметов на предохранительную крышку гнезда лампы. Если крышка
оказалась поврежденной, смените ее. Работа с поврежденной предохранительной крышкой или без нее может
привести к порче баллона электронной лампы.
7.2 Кнопка STANDBY
Служит для включения и отключения прибора.
7.3 Гнездо ~AC9V
Предназначено для подсоединения входящего в комплект адаптера питания.
7.4 Гнездо INPUT
Служит для подключения электрогитары.
7.5 Гнезда INSERT (SEND, RETURN)
Используются для подключения внешних процессоров эффектов. Гнездо SEND коммутируется со входом
внешнего прибора, гнездо RETURN — с его выходом.
7.6 Гнезда OUTPUT (L/MONO, R)
Аналоговые выходы. Для монофонического подключения используйте гнездо L/MONO.
7.7 Регулятор LEVEL
Служит для контроля громкости сигнала на линейном выходе OUTPUT и выходе на наушники HEADPHONES.
7.8 Гнездо HEADPHONES
Предназначено для подключения наушников.
7.9 Разъем MIDI OUT
Через данный разъем осуществляется передача данных по протоколу MIDI. Используется при работе с
внешним MIDI-устройством.
7.10 Разъем MIDI IN
Предназначен для приема MIDI-данных с внешнего устройства.
7.11 Разъем S/P DIF OUT
Через данный разъем осуществляется передача цифровых данных по оптическому протоколу S/P DIF.
Vox ToneLab LE. Руководство пользователя
13
7.4
7.5
7.6
7.7
7.1
7.8
7.11
7.2
7.3
7.10
7.9
